减压阀配套连杆结构设计方案

　　在工业流体控制领域，减压阀作为管路压力调控的核心元件，其内部传动连杆的设计精度直接决定了压力输出的稳定性与响应速度，这类连杆并非通用传动件，而是需要匹配减压阀的阀芯行程、弹簧刚度以及膜片受力特性做定制化结构设计，从实际工况出发，这类连杆主要应用在工业给排水管路、石化工艺调压段、燃气输配管网以及气动控制系统的减压阀组中，承担着将膜片感知的压力波动位移传递到阀芯节流面，实现开度动态调整的核心作用。

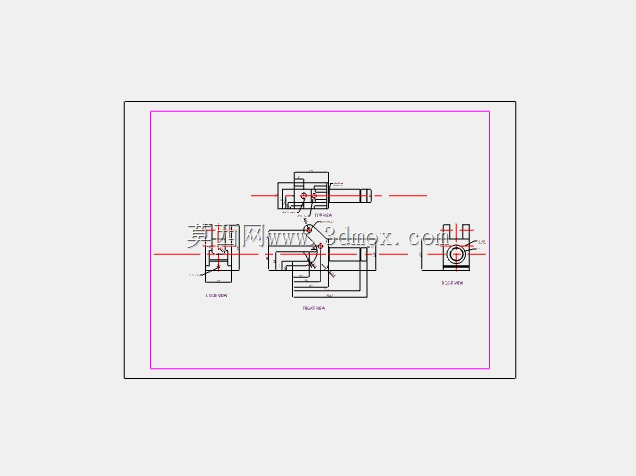

　　从结构功能来看，该连杆采用多段铰接式设计，杆身主体设置有两处铰接孔位，一端对接减压阀膜片的顶杆端，另一端连接阀芯的驱动拨叉，中间段预留有弹簧挂接位，用于匹配复位弹簧的预紧力安装需求。设计过程中首先要核算的是传动比匹配，膜片在压力波动下产生的位移通常在1-3mm区间，需要通过连杆的力臂比例放大到阀芯的行程需求，保证阀芯节流面的开度调整精度控制在0.1mm级，避免压力调节出现迟滞或者超调现象。杆身的截面采用变厚度设计，铰接受力区域做局部加厚处理，非受力段做铣削减重，在保证结构刚度的前提下降低运动惯量，提升压力响应的灵敏度，避免连杆自身重量带来的调节偏差。

　　从安装边界来看，该连杆的整体安装空间被限制在减压阀的中腔内部，轴向安装尺寸需要匹配阀腔的内部深度，铰接孔的同轴度公差控制在0.02mm以内，避免传动过程中出现卡滞。铰接孔内预留有衬套安装槽，实际装配时需要镶嵌铜质衬套降低铰接磨损，延长部件使用寿命，杆身的表面粗糙度要求达到Ra1.6，减少运动过程中与腔体内壁的摩擦阻力。设计时还需要考虑工况温度带来的热胀冷缩影响，杆身的线膨胀系数需要与阀体材质接近，避免高低温工况下出现传动间隙变化导致的压力偏移。

　　在实际应用场景中，这类连杆需要承受长期往复的微动载荷，单次运动行程小但循环次数高，因此结构设计时在铰接位置做了圆角过渡处理，避免应力集中导致的疲劳断裂，杆身的受力方向经过反复校核，保证传动过程中杆身只承受轴向拉压力，不产生额外的弯曲力矩，降低结构变形风险。针对燃气类减压阀的应用场景，连杆材质选用防锈铝合金，兼顾轻量化与抗腐蚀需求，针对工业高压水路的减压阀场景，则可以更换为不锈钢材质，提升耐水蚀性能。

　　从建模逻辑来看，该连杆的三维建模首先以铰接孔的中心距为基准尺寸，确定两端孔位的相对位置，再根据受力路径绘制杆身的轮廓，中间的弹簧挂接位需要根据弹簧的安装角度做斜向凸台设计，保证弹簧力的作用线与杆身运动方向匹配，避免产生侧向分力。建模过程中需要同步做运动仿真验证，模拟膜片在全行程位移下连杆的运动轨迹，确认不会与阀腔内壁、其他传动部件产生运动干涉，同时核算不同开度下连杆的传动效率，保证压力调节的线性度符合设计要求。

　　这类连杆的设计没有冗余的结构特征，每一处凸台、凹槽、孔位都对应明确的装配或功能需求，比如杆身侧面的小平面是用于装配时的定位基准，方便工装夹持保证铰接孔的加工精度，端部的倒角是为了装配时方便插入铰接销，避免刮伤衬套内表面。在实际选型匹配时，需要根据减压阀的公称通径、调压范围、介质类型调整连杆的力臂比例与材质，比如大通径减压阀的阀芯行程更大，需要适当加长连杆的驱动端力臂，保证足够的驱动力矩，低压调压场景则需要提升连杆的传动灵敏度，适当降低杆身重量减少运动阻力。
