工业流体控制用三通比例调节结构

　　在流体输送控制系统的实际工程场景里，这类三通比例调节结构常被用于需要对介质流向、流量做连续动态配比的工况，比如小型化工试验装置的冷热流混合管路、恒温供水系统的支路分流调节、小型液压工作站的油路比例分配环节，区别于普通通断式阀门只能实现全开全关的状态切换，它可以根据控制信号的变化，连续调整三个通口之间的介质通流面积，实现出口端介质流量、压力或者混合后温度的精准调控，避免通断控制带来的参数大幅波动，让整个管路系统的运行状态更平稳。

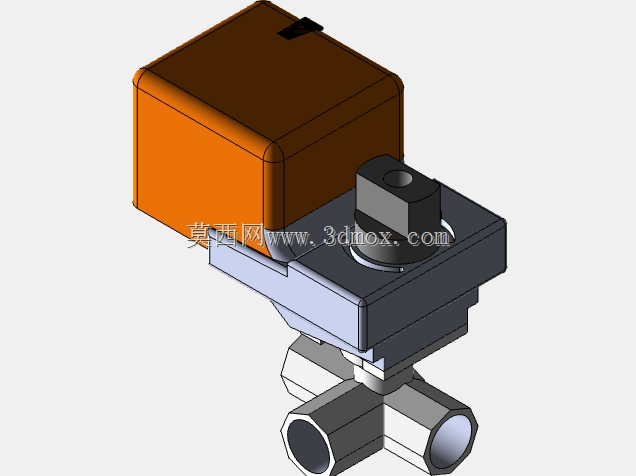

　　从结构设计的逻辑来看，上部的方形腔体是驱动与控制单元的安装位，内部集成电磁驱动组件与阀芯位置反馈结构，外部做了方正的包覆造型，一方面是方便电气接线端的布置与防护，另一方面方正的外形也便于在密集安装的阀组里做并排固定，不会出现圆形外壳容易转动错位的问题。中部的连接基座做了阶梯式的凸台定位结构，上部和驱动腔体通过止口配合保证同轴度，避免阀芯动作时出现卡滞，下部和阀体流道部分的连接做了密封槽预留，安装时可以嵌入O型圈实现静密封，防止介质从连接缝隙渗漏。下部的三通阀体采用等径通口设计，三个接口的轴线处于同一平面，其中两个接口在同一直线作为主通路，第三个接口垂直于主通路作为旁路口，这种结构可以同时实现合流与分流两种工作模式：做合流使用时，两路介质分别从两个相对的接口进入，经过阀芯调节开度后从第三个接口流出，按比例混合两种介质；做分流使用时，介质从垂直方向的接口进入，经过阀芯分配后从两个直通接口按比例流出，分别输送到不同的支路。

　　建模过程中需要重点关注几个安装边界的尺寸控制：首先是上部驱动单元的外形尺寸，方形腔体的棱边做了小圆弧过渡，避免安装时划伤操作人员，同时腔体顶部预留了接线端的避让空间，保证电气接头安装后不会和周边的管路、支架产生干涉；其次是下部三个接口的中心距与端面尺寸，接口采用内螺纹连接形式，建模时严格匹配常用低压流体管路的螺纹标准，保证和现场常用的水管、油管接头可以直接适配，不需要额外加工转换接头；另外整个阀的总高度控制在紧凑范围内，因为很多比例阀会安装在设备内部靠近执行元件的位置，周边往往有其他阀件、传感器或者布线槽，紧凑的高度尺寸可以减少对安装空间的占用，降低设备整体的布局难度。

　　阀芯部分的设计是整个结构的核心，建模时特意做了对称式的节流槽结构，保证阀芯在上下动作或者旋转动作时，三个通口的开度变化是线性对应的，不会出现某一个通路调节过快、另一个通路调节滞后的问题，让比例调节的线性度更好，控制精度更高。阀体流道的内壁做了圆滑过渡处理，没有直角突变的结构，减少介质在流道内部的阻力损失，同时也避免介质中的杂质在直角位置沉积造成流道堵塞，尤其是在输送带有微小颗粒的介质或者粘度较高的流体时，圆滑流道可以大幅降低卡堵的概率。外部的安装固定位设置在中部基座的四个角点，预留了标准的安装螺丝孔位，安装时可以直接通过螺丝把阀固定在阀座或者安装板上，不需要额外制作固定抱箍，安装拆卸都很方便。

　　在实际选型适配的时候，这类三通比例结构适合对调节精度有一定要求、但流量不算特别大的管路系统，因为整体结构紧凑，响应速度快，驱动功耗低，很适合集成在小型自动化设备的流体回路里，比如实验分析仪器的试剂输送控制、小型温控设备的水流调节、小型润滑系统的油量分配等场景。建模时所有配合面都预留了合理的公差间隙，比如阀芯和阀套之间的配合间隙控制在合适范围，既保证阀芯动作灵活无卡滞，又不会因为间隙过大造成内部泄漏量超标，影响调节精度。外部的造型做了分区处理，上部驱动部分和下部阀体部分的外形有明显的区分，现场安装维护时可以快速分辨驱动部分和流道部分，方便故障排查时快速拆解，不需要整体拆卸整个阀就能完成驱动组件的更换或者检修。
