立式圆柱储水腔体结构三维设计

　　在民用给排水、小型工业循环供水、暖通系统补水等场景中，这类立式圆柱储水腔体是十分常见的配套部件，很多人会觉得这类结构造型简单，实际在建模和结构设计阶段需要考量的工程细节并不少。首先从应用场景来说，这类储水结构常配套减压阀组使用，在供水系统压力波动区间起到缓冲储水、稳定局部水压的作用，避免后端用水点因前端压力骤变出现水流不稳、水锤冲击的问题，也可作为小型设备的循环冷却液暂存腔体，或是实验室小型供水系统的储水单元，适配的安装场景多为室内壁挂、设备机架侧装或是地面平放，对安装空间的占用控制是设计时的核心考量点之一。

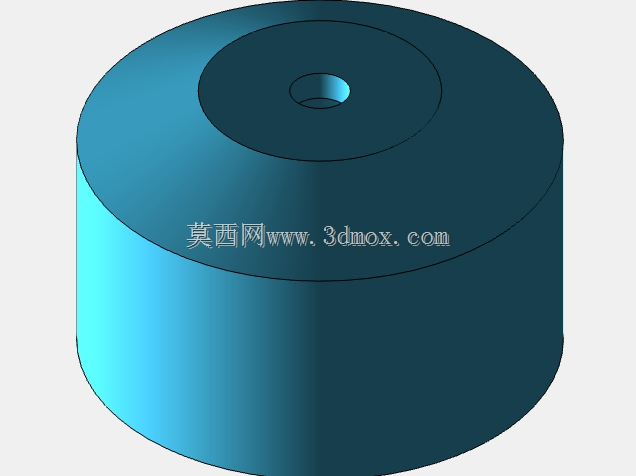

　　从外形结构来看，整体采用等直径圆柱壳体设计，这种结构的优势十分明显，圆柱面的环向受力均匀，在承受内部静水压时不会出现矩形腔体那样的应力集中边角，同等壁厚下承压能力更强，同时圆柱结构的加工成型难度更低，不管是采用板材卷焊还是注塑成型，工艺成熟度高，批量生产的品控更容易把握。顶部采用同心阶梯凹台结构，中心位置预留的通孔是进出水接口的安装位，阶梯结构的设计一方面是为了给管路接头提供安装定位面，避免接头安装后突出顶面过多影响上部空间的其他部件布置，另一方面阶梯凹台可以加强顶部端面的结构刚度，避免长期承压后顶面出现鼓胀变形。

　　设计这类储水腔体时，首先要确定的是容积需求对应的直径与高度比例，常规配套减压阀组的小型储水腔体，高径比一般控制在0.8到1.2之间，这个比例下腔体的重心更低，安装后的稳定性更好，不会因为高径比过大出现侧倾风险，也不会因为直径过大占用过多的水平安装空间。建模阶段需要先确定壳体的壁厚，根据使用场景的额定工作压力来计算，常规民用供水场景下工作压力不超过0.6MPa，采用3mm到4mm的壁厚即可满足强度要求，若用于工业循环系统压力更高的场景，则需要对应增加壁厚，同时在壳体底部与侧壁的衔接位置做圆角过渡，避免焊接或成型时出现应力集中，长期使用后出现开裂渗漏的问题。顶部的接口位置需要根据配套的管路通径来确定中心孔的尺寸，同时要预留出接头螺纹或者快接结构的安装空间，阶梯凹台的直径要比接头的最大外径大5mm到10mm，方便安装时工具操作，也能给密封件的安装留出足够的压紧空间。很多新手在设计这类储水结构时容易忽略安装边界的问题，比如腔体侧壁到周边其他部件的安全距离，若用于饮用水场景，还要考虑腔体的内壁光滑度，避免出现卫生死角滋生细菌，若用于工业冷却液存储，则要考虑材质的耐腐蚀性，对应在建模时预留内壁防腐涂层的厚度空间。

　　另外这类腔体的底部一般会预留排污接口，不过在这个简化结构中没有体现，实际工程应用中会在底部侧壁最低位置开设排污口，方便定期排空腔体内部的沉积杂质，顶部除了进出水接口外，有时候还需要预留溢流口和排气口，避免进水时腔体内部憋气导致进水不畅，或是水位过高时从接口处溢水。从建模逻辑来说，这类回转体结构优先采用旋转凸台的方式生成主体，再通过切除命令生成顶部的阶梯凹台和中心通孔，后续如果需要做工程图，回转体的尺寸标注也更清晰，生产端拿到图纸可以直接根据直径、高度、壁厚、接口尺寸等参数进行加工，不需要额外转换尺寸。在装配场景中，这类储水腔体一般通过侧壁的抱箍固定在支架上，或是通过底部的法兰盘与安装基座连接，设计时需要考虑固定位置的加强结构，避免固定点位置因为长期受力出现变形，比如在抱箍安装位置对应的壳体外壁做局部加厚，或是焊接加强筋，提升局部的结构强度。另外还要考虑腔体的使用温度范围，若用于热水存储，还要计算材料在高温下的强度衰减，对应调整壁厚参数，避免高温下壳体出现变形渗漏。很多人觉得这类简单回转结构没有设计难度，实际在工程应用中，越是这类通用配套部件，越需要在细节上考虑周全，比如接口的同轴度、端面的平面度，这些形位公差会直接影响后续管路连接的密封性能，若中心孔与顶面的垂直度不够，安装接头后会出现偏斜，导致密封垫压合不均匀，使用一段时间后就会出现渗漏问题。在三维建模时，需要对这些配合面做形位公差的标注，同时在结构设计时预留足够的密封压紧量，保证接头安装后可以稳定密封。
