康飞五针面板安装圆形插头结构

　　这款五针圆形插头是面板安装型电气连接部件，在工业控制机柜、户外检测设备、小型机电装置的信号与小功率供电回路中应用十分广泛，区别于常见的线缆直连式插头，它的核心定位是作为设备面板端的固定连接基座，实现设备内部线路与外部线缆的快速插拔对接，避免内部线束直接外露拉扯带来的接线松脱、线芯断裂问题。从实际使用场景来看，这类插头常出现在小型传感器接线端口、工业手持操作盒的面板接口、低压气动电磁阀组的信号接入端，部分户外便携检测仪器的充电与信号复用接口也会选用同结构的接插件，依靠圆形结构的周向密封优势，配合对应规格的密封圈就能实现基础的防尘防泼溅能力，适配车间多尘、偶尔有切削液飞溅的安装环境。

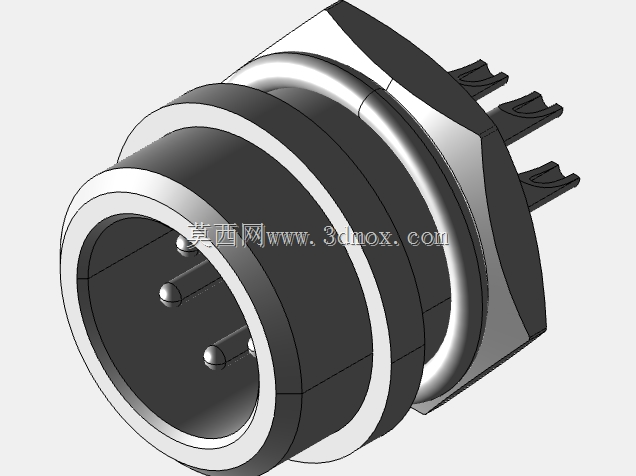

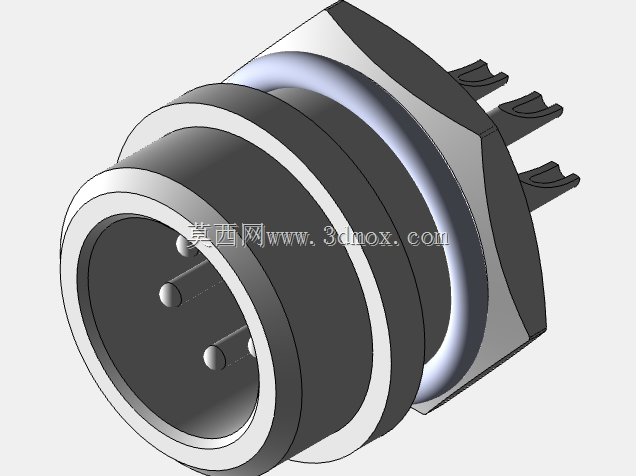

　　设计层面首先考虑的是面板安装的适配性，插头主体带六角限位法兰结构，安装时可以直接卡在面板预制的安装孔位内，不需要额外的工装夹持就能从背面拧紧锁紧螺母，法兰与面板接触的位置预留了密封胶圈的安装槽，安装后胶圈被法兰与面板表面压紧，能填补安装孔的加工公差间隙，避免灰尘、水汽从安装缝隙渗入设备内部。插针部分采用均匀圆周排布的五针布局，插针为圆柱式公针结构，每根插针的根部都做了台阶式限位，压接或者焊接导线后不会因为反复插拔出现插针后退的问题，插针之间的绝缘基座采用耐温工程塑料材质，能承受常规焊接时的瞬时高温，不会出现基座融化变形导致针间短路的情况。插头尾部的三个焊杯结构直接对应内部插针，接线时可以直接将导线焊在焊杯位置，焊杯旁做了小的挡胶槽，灌封密封胶时胶体不会流到插针配合面，保证插拔时的接触可靠性。

　　从安装边界来看，这款插头适配的面板厚度覆盖常规1mm到3mm的冷轧钢板、铝合金面板以及工程塑料面板，安装孔为标准圆形开孔，不需要额外加工异形定位缺口，面板开孔后直接将插头从正面插入，背面用配套的锁紧螺母固定即可，法兰的最大外径比安装孔大出足够的压紧余量，即使开孔存在0.2mm以内的加工误差也能完全覆盖，不会出现安装后缝隙外露的问题。插头的插合端做了导向倒角，对接对应的母头时不需要刻意对准针位，靠倒角引导就能顺利滑入，插合到位后依靠插针与母端插孔的弹性接触实现稳定导通，额定电流下的接触压降控制在合理范围内，不会因为长期通电出现接插件过热的问题。外壳部分采用高强度工程塑料注塑成型，表面做了哑光防滑处理，插拔时手部有足够的摩擦力，不会因为手上沾有油污出现打滑难以插拔的情况，外壳的棱角位置都做了小圆角过渡，安装时不会划伤操作人员的手部，也不会刮伤设备面板的表面喷涂层。

　　在结构建模的细节处理上，插针的伸出长度做了精准控制，既保证插合时的接触深度足够，又不会因为插针过长导致对接时出现顶弯插针的问题，绝缘基座与金属外壳的配合采用过盈压装结构，建模时预留了合理的压装过盈量，实际生产组装时不需要额外涂胶就能实现基座与外壳的牢固固定，长期受震动也不会出现基座松动转动的情况。尾部的焊杯深度刚好匹配常规0.5到1平方毫米的多股铜芯导线，焊杯内壁做了镀锡处理，焊接时焊锡能均匀附着，不会出现虚焊的问题。另外插头的法兰端面做了细微的同心圆环纹路，安装时压紧密封圈后，圆环纹路会嵌入密封圈表面，进一步提升密封性能，即使在有一定气压差的环境下也不会出现密封失效的情况。对于设备结构设计人员来说，选用这款插头时只需要在面板上加工对应尺寸的圆孔，预留出插头尾部的接线空间以及插拔时的手部操作空间即可，不需要额外设计复杂的安装固定结构，能有效简化设备面板的加工工序，降低整体装配成本。
