2x3排针公座连接器三维结构设计

　　在电子设备的板级互联场景中，排针类连接器是实现PCB板间信号、小功率电源传输的核心基础元件，这款2x3规格的双排直插公座排针，主要面向小点位信号转接、模块扩展类的电路连接需求，常见于工控控制板卡、小型传感模块、开源硬件开发板的外接扩展接口场景，能够在有限的板上空间内实现6路独立电气通路的稳定连接。从实际使用需求出发，这类排针的设计首先要兼顾插合可靠性与板上安装的空间兼容性，插针部分采用标准方形截面设计，既能够保证与对应母座排母接触时的有效接触面积，降低接触电阻，避免长期使用过程中出现接触不良、信号衰减的问题，同时方形插针的结构强度更高，在多次插拔过程中不易出现弯折变形，能够满足常规电子设备维护、模块更换时的插拔寿命要求。

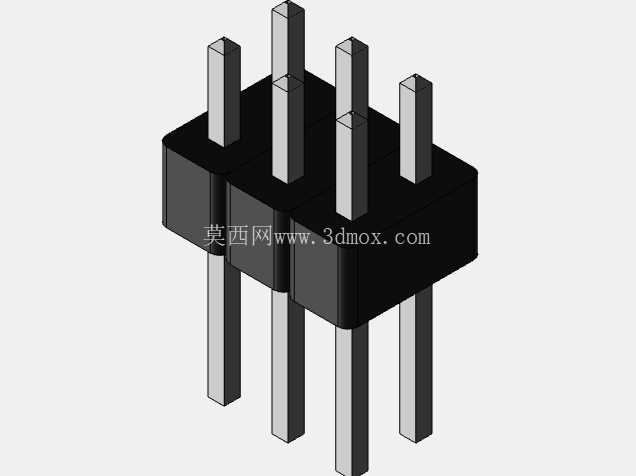

　　绝缘基座部分采用规整的长方体结构，双排插针按照标准2.54mm间距平行排布，两排插针的行间距同样遵循通用排针的间距规范，能够直接适配市面上绝大多数通用2x3排母座、杜邦线接插件的尺寸要求，无需额外定制配套接插件，降低选型与采购成本。在安装边界设计上，插针伸出基座底部的长度按照标准波峰焊工艺要求设定，能够穿过PCB板上对应位置的安装孔，预留足够的焊锡浸润长度，保证焊接后的结构强度，避免出现虚焊、焊盘脱落的问题；插针伸出基座顶部的长度则兼顾插拔操作的便利性与插合后的连接稳定性，既不会因为插针过短导致插合时对位困难、接触深度不足，也不会因为插针过长导致整体安装高度超标，占用过多的设备内部堆叠空间。

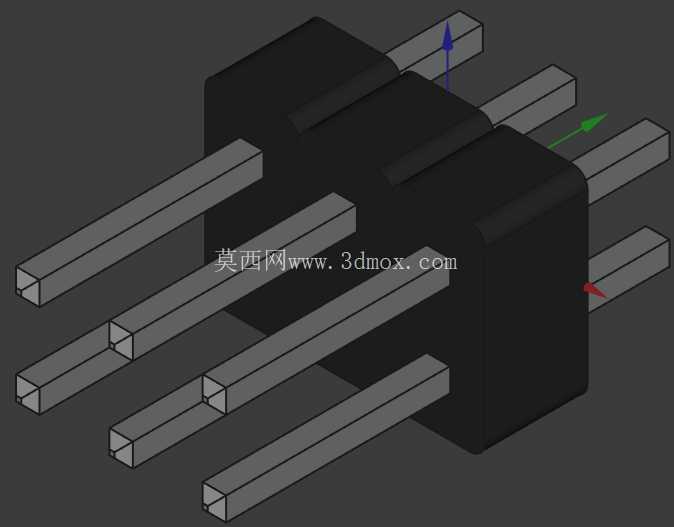

　　绝缘基座的外形做了直角规整设计，没有多余的凸起结构，在PCB板上进行布局时，可以紧贴周边其他低矮元件布置，最大化提升板上空间利用率，同时基座的绝缘材质选用具备一定耐温性能的工程塑料，能够耐受波峰焊过程中的高温烘烤，不会出现基座变形、插针移位的问题。从结构设计的细节来看，每根插针与基座的配合位置都做了防脱结构处理，插针在基座内部的位置设置有卡位凸点，在焊接、插拔受力时，插针不会出现相对于基座的轴向窜动，避免长期使用后插针松动导致的连接失效。双排错位的视觉标识设计（图中红绿蓝标识对应不同轴向），能够帮助生产装配、维修人员快速识别排针的1脚位置，避免插反导致的电路短路、元件烧毁问题，降低生产装配的出错率。

　　在实际选型应用中，这类2x3排针常被用于小功率信号传输场景，比如传感模块与主控板之间的信号连接、按键板与主控板的控制信号传输、小型显示模块的通讯接口连接，其额定电流、耐压参数能够满足绝大多数低压小信号电路的使用需求，不需要额外做屏蔽处理即可实现稳定的信号传输。建模过程中需要严格控制每根插针的位置度公差，保证相邻插针的中心距偏差控制在合理范围内，避免出现插针错位导致无法与母座正常插合的问题，同时基座与插针的配合间隙需要精准设定，既要保证插针安装时能够顺利压入基座，又要保证配合后的紧固力足够，不会出现松脱。对于结构设计人员而言，在进行PCB板布局、设备内部结构堆叠时，需要预留出排针上方的插拔操作空间，保证接插杜邦线或者排母时，有足够的操作空间完成插拔动作，同时要注意排针周边不要布置过高的元件，避免干涉接插件的插合。这类标准化的排针连接器经过多年的行业应用验证，结构成熟可靠，成本低廉，是电子设备内部板间连接的首选基础元件，其三维模型的精准建模，能够帮助结构设计人员在设备设计阶段提前完成干涉检查、空间预留，减少后期打样调试时出现的结构干涉问题，缩短产品开发周期。
