3Pin间距5mm板装直插公头连接器结构

　　这款3Pin间距5mm的板装直插公头连接器，是电子线路板互连场景里十分常用的板端接插部件，常见于小功率电源模块、低压控制板卡、简易传感信号转接板的板上布线环节，用来实现板内子模块之间、或者板与外部线束的可拆卸式电气连接，避免直接焊接带来的后期维护拆解困难问题。从实际使用场景来看，这类间距5mm的接插件额定通流能力适配小功率信号与低压供电回路，多数应用在直流24V及以下的控制回路里，引脚的载流能力匹配常规0.5-3A的回路电流需求，足够覆盖小型电源变压器次级输出端与整流板的连接、控制板上功能子板的信号对接这类场景，不会因为间距过小导致相邻引脚爬电距离不足引发打火隐患，也不会因为间距过大造成板上安装空间的不必要浪费。

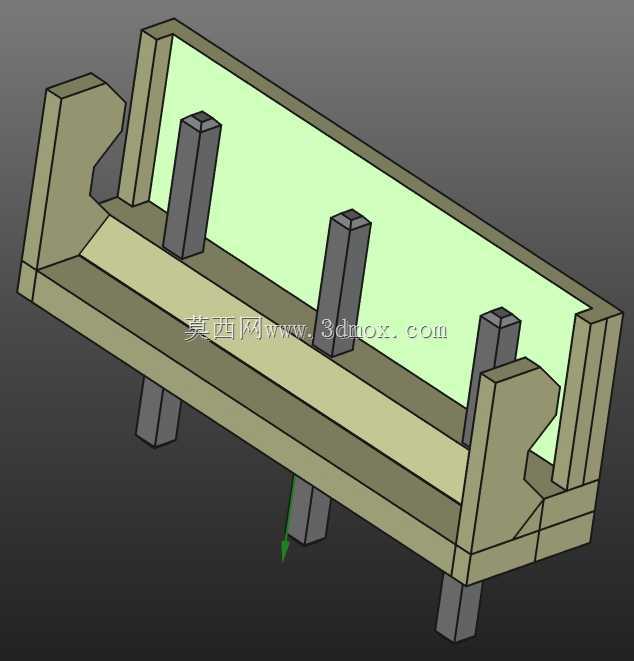

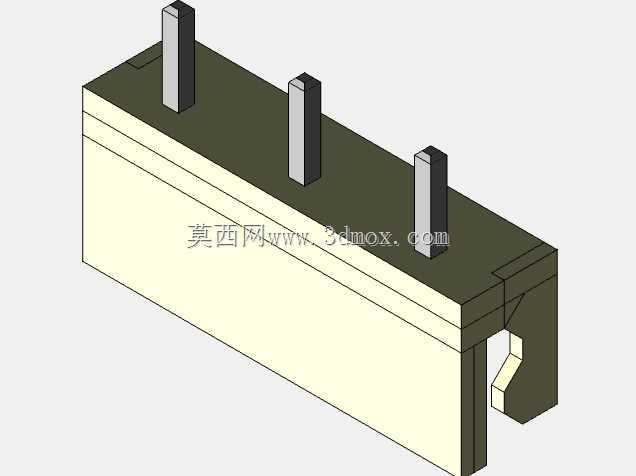

　　设计上采用了带两侧定位挡边的塑壳基座结构，基座两侧的凸耳结构带有卡扣卡槽，在和对应母头对插时可以形成机械锁止，避免设备运行过程中受振动拉扯出现接插件松脱的情况，塑壳部分采用浅色调绝缘工程塑料材质，绝缘性能满足常规低压电子设备的安规要求，同时基座的挡边结构可以在插装过程中引导母头对位，减少插歪导致引脚弯折的问题。三根金属插针采用直插式设计，引脚长度适配常规1.6mm厚度的FR4线路板波峰焊工艺，插针伸出塑壳底部的长度刚好可以穿过板上对应的安装孔，过板后预留的焊锡长度足够形成可靠的焊点，不会因为引脚过短造成虚焊，也不会因为引脚过长在焊接后和板底其他元件形成干涉。

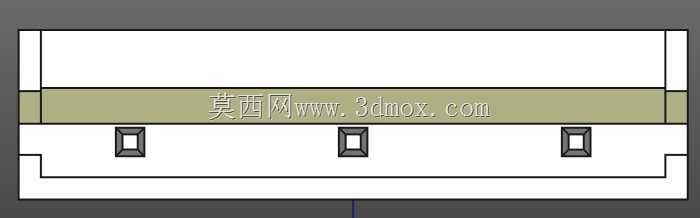

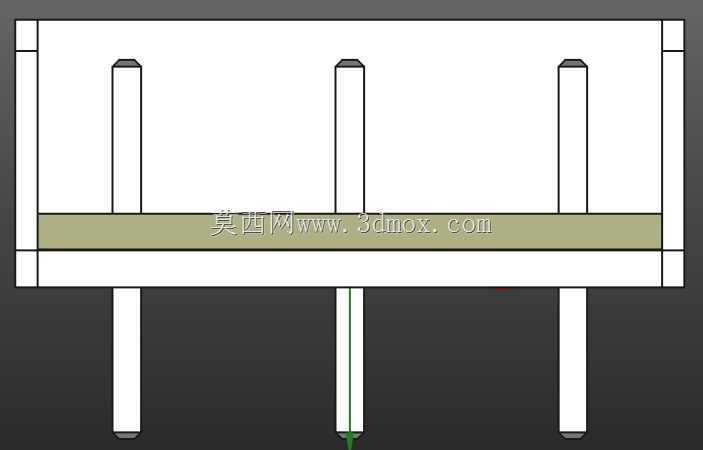

　　建模过程中严格遵循1:1的实物比例还原，插针的中心间距严格控制在5mm公差范围内，相邻插针的平行度误差控制在建模公差允许的范围内，保证和对应母座对插时不会出现卡滞、插针错位顶弯的问题。塑壳基座的安装边界做了精准还原，两侧固定凸耳的外形尺寸、凸耳上的卡扣凹槽深度都和实物一致，在做整机结构布局时，可以直接调取这个模型放到PCB对应的安装位置，检查接插件和周边元件的安全间隙，比如和周边电解电容、功率电阻的距离是否满足安规爬电要求，和外壳结构件之间是否存在装配干涉，不需要再额外手动测绘接插件尺寸，能大幅缩短结构设计阶段的元件布局校验时间。

　　从安装适配性来看，这款接插件采用板上直插焊接的固定方式，不需要额外的固定螺丝或者卡扣，依靠三个引脚的焊点就可以实现可靠固定，塑壳底部和PCB板面接触的位置做了平整处理，焊接后塑壳可以紧贴板面，不会出现倾斜翘起的情况，插针的横截面尺寸适配行业通用的母座簧片夹持力范围，多次插拔后依然可以保持可靠的接触压力，减少接触电阻过大导致的接头发热问题。塑壳内部的插针固定槽做了防呆设计？不，这款3Pin的接插件没有额外防呆结构，依靠两侧不对称的卡扣结构实现防反插，反插时母头的卡扣无法和公头的卡槽对齐，从结构上避免反插导致的线路接反问题，这点在建模时也做了精准还原，两侧凸耳的卡扣位置做了非对称处理，和实物的防反逻辑完全一致。

　　在做电源类板卡设计时，这类接插件经常布置在变压器次级输出端附近，用来把变压器转换后的低压电输送到后续的整流滤波电路上，因为变压器周边往往存在一定的电磁干扰，这款接插件的塑壳高度做了合理控制，不会因为塑壳过高影响变压器的安装位置，也不会对周边的布线造成遮挡。插针的金属部分采用导电性能良好的金属材质建模还原，表面的镀层结构虽然在三维模型里不需要做细节呈现，但插针的外形尺寸、和塑壳的配合位置都严格按照实物装配关系搭建，塑壳上的插针穿出孔位和插针之间的配合间隙控制在合理范围，既不会因为间隙过大导致塑壳固定不稳，也不会因为间隙过小造成插针装配困难。

　　对于结构设计从业者来说，这类通用接插件的精准三维模型可以直接导入到装配文件里，不需要自己从零开始测绘建模，在做板卡布局时可以提前预判接插件的占用空间，比如接插件上方需要预留多少插拔操作空间，接插件两侧需要预留多少手指操作的位置，避免后期结构装配时出现接插件被外壳挡住、无法插拔接线的问题。同时模型的外形细节还原度足够高，在做产品渲染、装配示意图制作时也可以直接使用，不需要再额外做外观修饰。
