40针零插拔力连接器结构设计

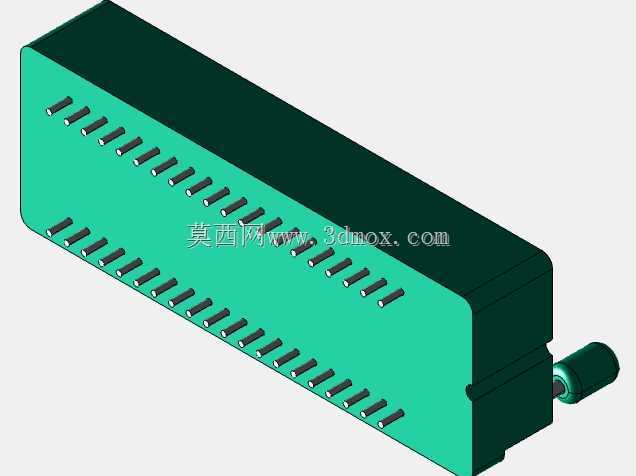

　　从结构设计的角度看，这个模型完整还原了ZIF插座的核心结构特征：主体采用长条形的绝缘基座，基座内部排布了两排共40个独立的接触弹片槽位，弹片采用倾斜悬臂式的结构设计，当拨杆处于抬起状态时，拨杆的凸轮结构会推动所有弹片向外侧偏移，让插槽的引脚容纳间隙大于标准双列直插元件的引脚厚度，此时元件引脚可以无阻力滑入槽位，不会出现引脚蹭刮镀层、受力弯折的情况；当拨杆压下锁紧时，凸轮结构释放对弹片的推力，弹片依靠自身的弹性形变回位，从两侧夹紧插入的引脚，每个接触点位的夹紧力经过结构匹配，既能保证接触电阻足够小，不会出现大电流通过时的发热问题，又不会因为夹紧力过大导致引脚被夹出压痕、甚至出现薄引脚被夹变形的问题。在电子装联、测试治具、实验电路板搭建的场景里，这类40针位的零插拔力接插件是非常常用的互联部件，和普通排针排母的硬插拔结构不同，它的核心优势就是插装芯片或者排线的时候不需要施加向下的按压力，只需要扳动侧边的锁紧拨杆，就能把接触弹片张开，把对应引脚的元件平整放入插槽之后，再反向扳回拨杆，弹片就会均匀夹紧每一根引脚，完全避免普通接插件多次插拔之后引脚弯曲、接触片磨损松脱的问题，尤其适合需要频繁更换芯片、反复拆装测试件的电路调试场景，比如单片机开发烧录座、通用编程器的适配座、老化测试台的载板接口，都大量使用这类结构的接插件。

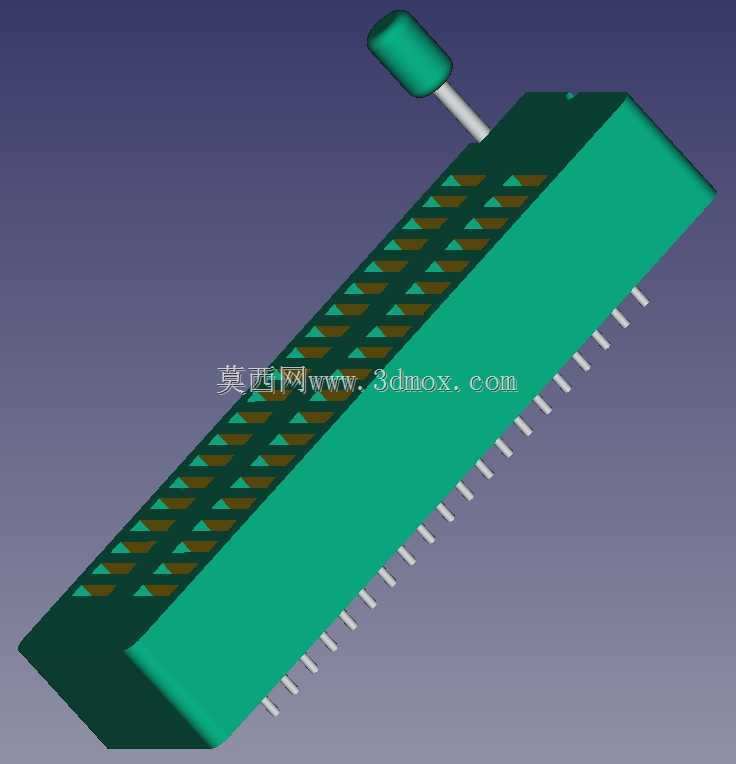

　　侧边的拨杆做了防滑的帽状结构，拨杆的转动行程做了机械限位，抬起和压下的位置都有明确的触感反馈，操作人员不需要额外观察就能判断锁紧状态，避免出现拨杆没压到位导致接触不良的情况。基座的底部是直插式的安装引脚，引脚间距严格匹配标准2.54mm的万用板、印刷电路板的孔位间距，安装的时候只需要把引脚对准PCB上对应的安装孔，过波峰焊或者手工焊接就能完成固定，基座的外形尺寸做了紧凑化设计，宽度方向不会占用相邻焊盘的布线空间，长度方向刚好覆盖40针位的排布长度，两端没有多余的突出结构，在高密度排布的电路板上也能紧凑安装，不会和周边的电容、电阻等元件产生安装干涉。接触弹片的排布做了错位防呆设计吗？

　　不，标准的双列直插ZIF插座是对称排布的，但是在基座的一端做了定位缺口，对应双列直插芯片的引脚1标识端，避免操作人员把芯片方向插反，烧坏电路元件。很多刚接触电子结构设计的工程师容易忽略这类接插件的安装边界要求，其实在做PCB布局的时候，除了要预留插座本身的投影安装空间，还要在拨杆的活动侧预留至少10mm的操作空间，不然拨杆抬起的时候会被周边的高大元件挡住，没法完全张开到解锁位置，拆装芯片的时候就会非常不方便；另外在焊接的时候，要注意焊锡不要顺着引脚流到基座内部的弹片活动腔里，不然锡渣卡住弹片的话，会导致弹片没法正常开合，出现接触失效的问题。这个三维模型把基座的绝缘本体、内部的弹片排布、侧边的锁紧拨杆、底部的安装引脚都做了等比例的还原，不管是用来做电路板的布局干涉检查，还是做测试治具的结构装配验证，都能直接调用，不需要再重新测绘尺寸。在实际的生产应用里，这类ZIF插座除了用来插装双列直插的集成电路芯片，也可以用来连接柔性排线、定制的测试探针排，只要引脚间距匹配，就能实现无损伤的快速互联，比如在一些需要频繁更换测试样本的检测设备里，用这类插座做接口，不需要每次都拧螺丝或者焊接，只需要扳动拨杆就能完成接线的拆装，大幅提升测试换型的效率。

　　和带螺丝锁紧的接线端子相比，它的操作速度更快，接触点位的一致性更好，不会出现人工拧螺丝力度不一致导致的个别点位接触不良的问题；和翻盖式的FPC连接器相比，它的接触压力更大，能通过更大的工作电流，适合用在电源信号、大电流信号的连接场景，而且锁紧结构的耐用性更好，反复开合上千次也不会出现结构松垮、锁紧失效的问题。在做结构建模的时候，要特别注意拨杆的转动中心位置和凸轮轮廓的匹配，如果凸轮的升程设计不合理，要么会出现解锁时弹片张开量不够，引脚插不进去的问题，要么会出现锁紧时弹片夹紧力不足，接触电阻过大的问题，这个模型里的拨杆轮廓是经过实际装配验证的，张开间隙和锁紧压力都匹配标准0.5mm厚度的直插元件引脚，完全符合行业通用的尺寸规范。
