液晶显示驱动控制电路板结构设计

　　在工业人机交互终端、商用显示设备、嵌入式触控一体机的硬件结构开发环节中，显示驱动控制板是承接主控信号输出与液晶面板成像的核心载体，其结构设计合理性直接决定显示设备运行稳定性、装配适配性与长期工况可靠性。不同于消费级电子的驱动板设计，工业场景下的驱动控制板需要兼顾安装空间约束、电磁兼容防护、接口布局合理性与多规格面板的适配能力，这也是本次结构建模过程中重点考量的核心方向。

　　从实际功能落地角度看，该驱动控制板承担三类核心作用：其一为信号转换处理，将主控单元输出的TTL/HDMI等格式信号，转换为液晶面板可识别的LVDS/eDP差分信号，完成图像数据的时序匹配与传输；其二为供电管控，将外部输入的直流电源经过滤波、稳压处理后，分别为面板背光模块、驱动芯片、时序控制电路提供匹配的供电回路，同时集成过流、过压保护电路，避免电压波动损伤面板与核心元器件；其三为交互扩展，预留按键控制、背光调节、外接存储等扩展接口，满足不同场景下的亮度调节、参数烧录、功能扩展需求。

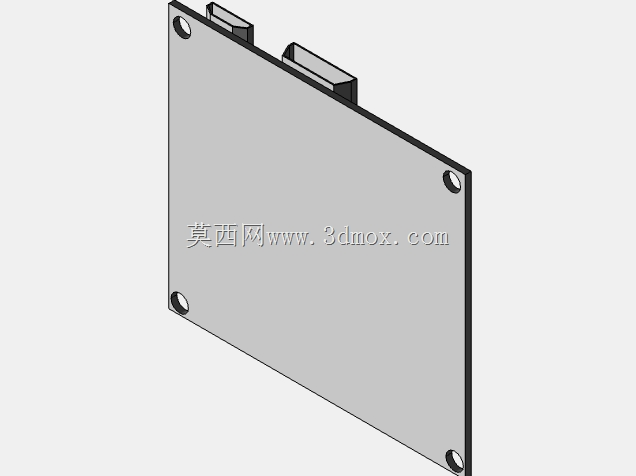

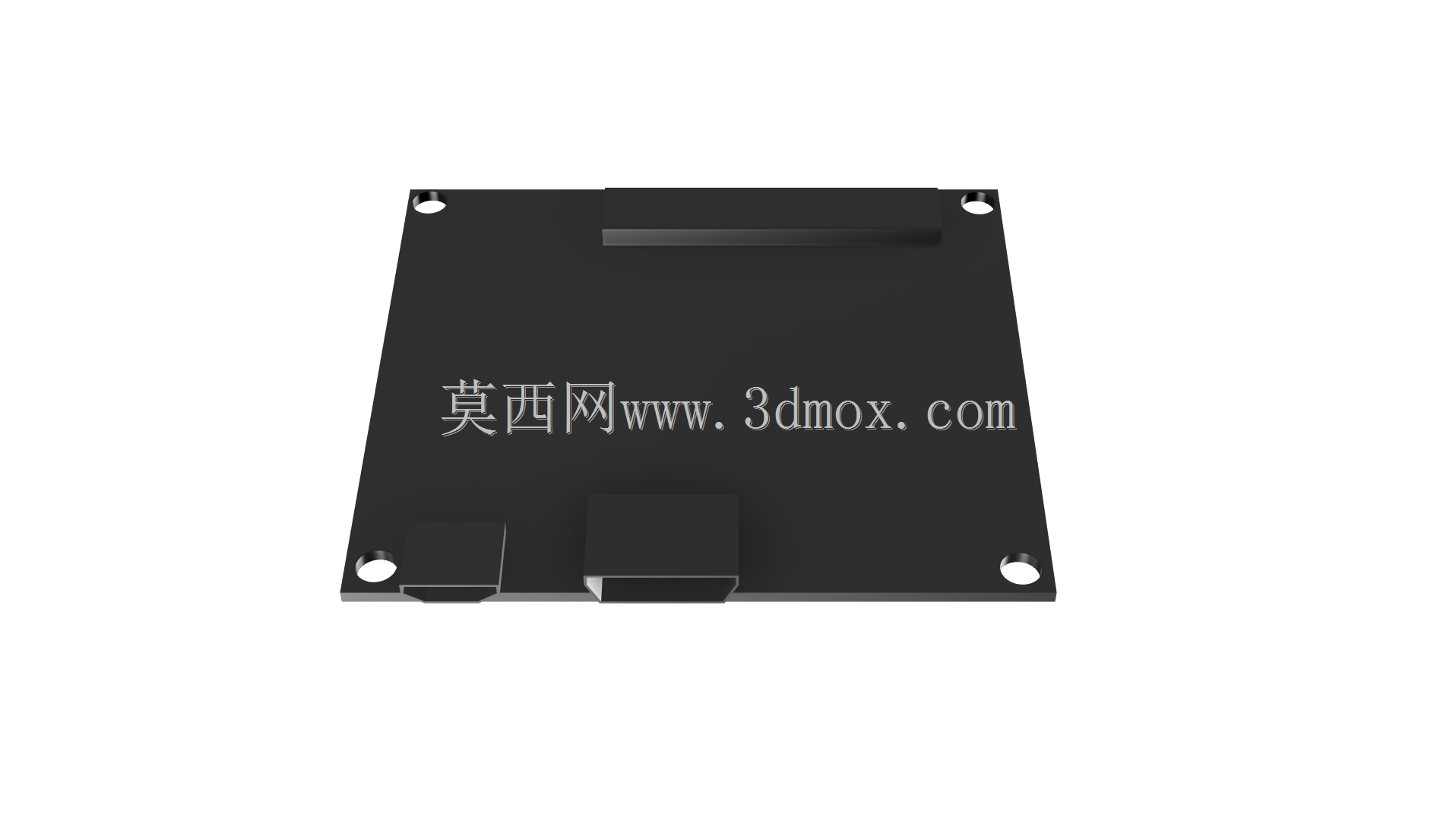

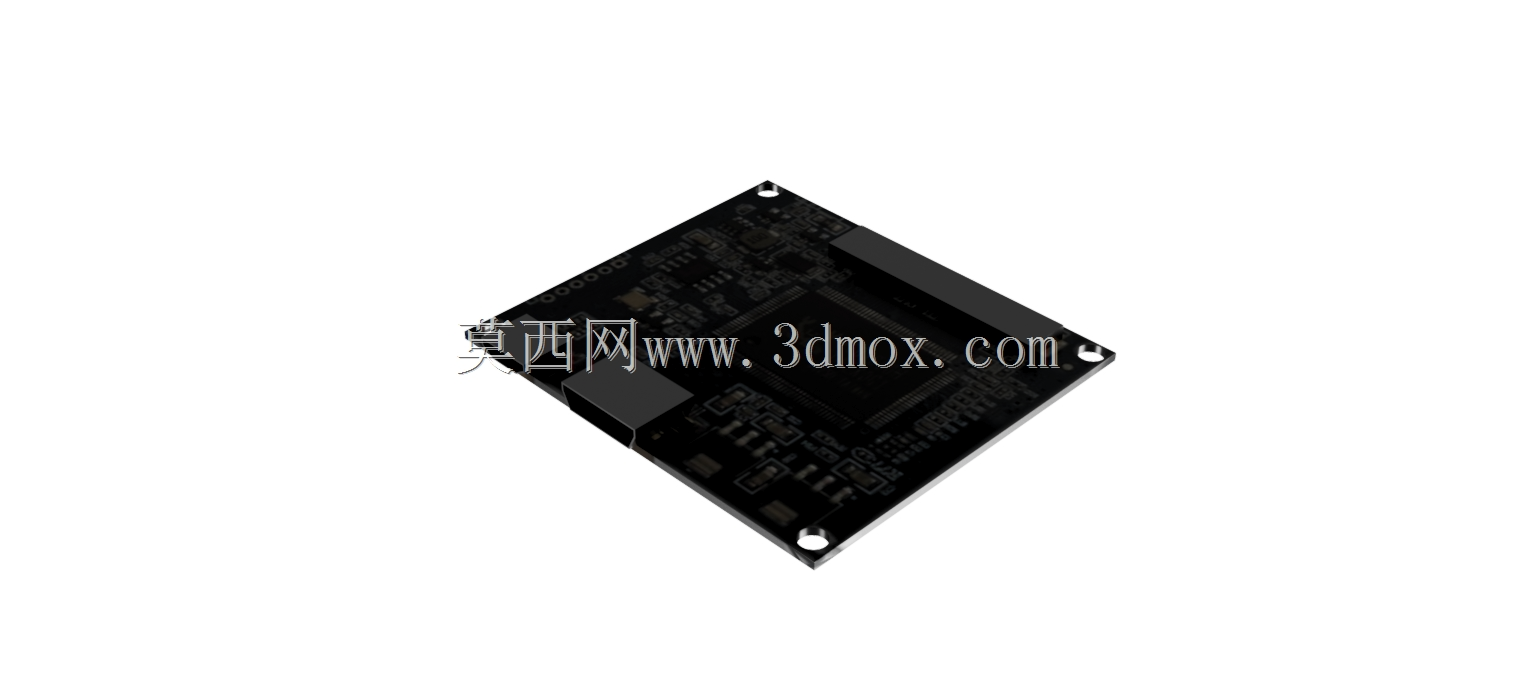

　　建模过程中优先遵循产品手册给出的外形尺寸边界，整体板卡轮廓采用矩形切角设计，四个安装孔位严格对应通用液晶模组的固定柱位置，孔径与沉台尺寸匹配M2规格固定螺丝，安装孔周边预留3mm以上的禁布区，避免螺丝装配时与表层走线、贴片元器件产生干涉。板卡厚度按照常规FR-4板材工艺设定为1.6mm，表层元器件布局严格区分高压区与低压区：电源输入接口、背光驱动回路布置在板卡边缘靠近供电进线侧，减少高压走线长度；核心驱动芯片、时序控制电路布置在板卡中心区域，周边预留足够的覆铜散热面积，保证长时间高负载运行时芯片结温处于合理区间；信号输出接口布置在靠近液晶面板排线连接侧，接口高度与排线弯折半径匹配常规屏线装配要求，避免排线过度弯折导致信号衰减或线体损伤。

　　考虑到不同设备的内部装配空间差异，建模时特意控制了板卡整体元器件高度：最高元器件为板载电源滤波电容，高度控制在8mm以内，其余贴片电阻、电容、芯片均采用常规贴片封装，整体板卡叠加元器件后的总厚度不超过10mm，可适配厚度15mm以上的超薄显示模组安装需求。板卡边缘预留2mm宽度的工艺边，既满足SMT贴片加工的传送定位需求，也可在设备内部做接地处理时，通过弹片连接设备金属外壳，提升整体电磁屏蔽能力，降低工业现场复杂电磁环境对显示信号的干扰，避免出现屏幕水波纹、闪屏等异常问题。

　　在细节处理上，没有过度还原非结构类的丝印标识、微小阻容件的精确外观，而是重点还原影响装配的核心结构要素：安装孔位坐标、接口位置与尺寸、核心元器件的占位高度、板卡整体轮廓与切角位置，这些要素是结构工程师做设备内部堆叠、安装校核时最核心的参考依据。对于电缆连接区域，特意按照实际接线需求预留了足够的操作空间，电源接口、信号接口周边预留10mm以上的手指操作空间，方便生产装配时的线材插拔与固定，避免后期装配出现线材与周边结构件挤压、接口无法完全插合的问题。板卡上的固定孔位均做了金属化处理的结构预留，装配时可通过铜柱与设备壳体连接，既起到固定作用，也可实现板卡接地，进一步提升运行稳定性。

　　从实际选型适配角度，该结构模型可直接用于7-10英寸工业液晶模组的驱动板安装校核，工程师在做显示类设备结构开发时，可直接调用该模型做内部空间堆叠验证，提前排查板卡与壳体、面板、其他硬件模块的干涉问题，缩短硬件结构开发的迭代周期。不同于理想化的原理设计模型，该建模过程完全贴合实际生产装配工艺要求，所有尺寸边界均符合常规PCB加工、SMT贴片、整机组装的工艺约束，不存在无法落地的理想化结构设计，可直接用于工程设计阶段的装配模拟与空间校验。
