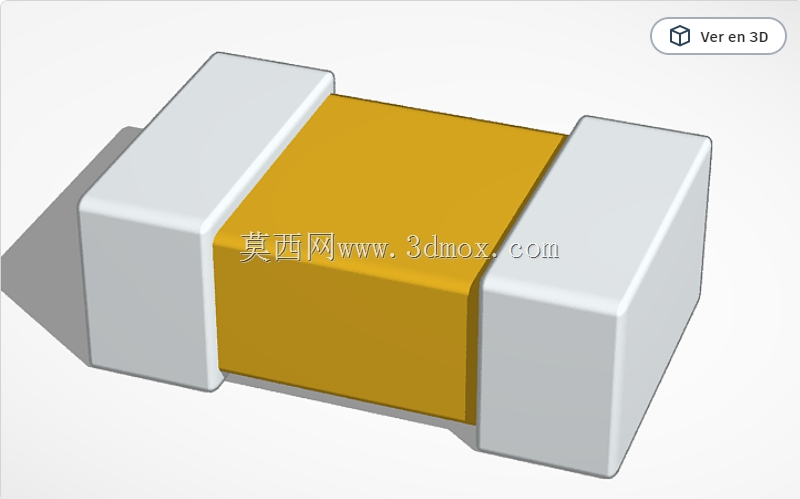

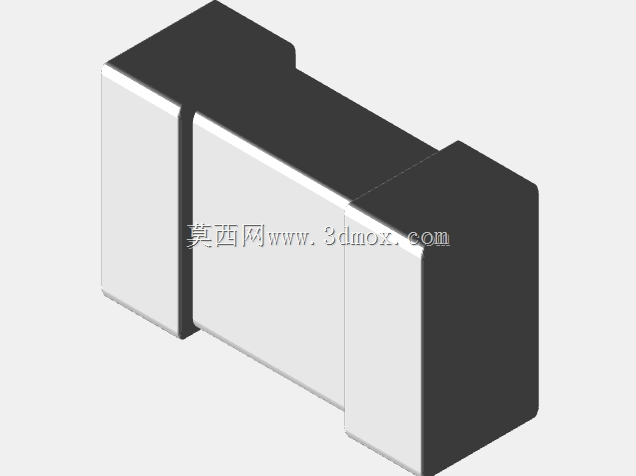

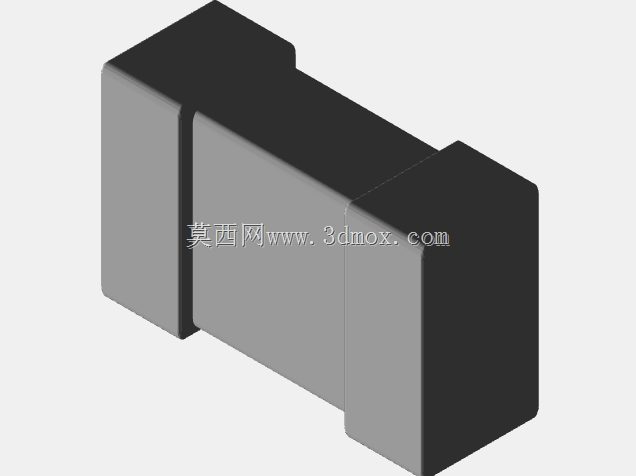

0805封装表贴式电容三维结构模型

　　这款0805封装规格的表贴电容三维模型，还原了量产贴片电容的真实结构特征，可直接用于PCB布局仿真、整机装配干涉检查、电子装联工艺验证等场景。在消费电子、工业控制板卡、通讯终端设备的结构设计环节，这类表贴元件的三维模型是板级装配校验的核心基础要素，很多刚入行的结构工程师在做PCB堆叠设计时，容易忽略表贴元件的实际外形公差，导致后期SMT回流焊阶段出现元件与周边结构件干涉、焊盘对位偏移等问题，精准的元件三维模型能在设计前期就规避这类装联风险。

　　从实际功能特性来看，0805封装的表贴电容是电子线路中应用极广的被动元件，承担电源滤波、信号耦合、高频退耦、谐振匹配等电路功能，相比传统直插电容，表贴封装的元件更适配自动化SMT生产线的高速贴装流程，能大幅提升板卡组装效率，降低人工插装的误差率。这款模型还原了电容两端金属端电极与中间陶瓷介质基体的结构分界，两端电极的厚度、倒角弧度都参照实际量产元件的尺寸公差做了还原，没有做过度简化的直角处理，能真实模拟贴装过程中吸嘴拾取、焊盘润湿后的元件立碑、偏移等工艺仿真场景。

　　设计思路上，模型没有做冗余的内部介质层细节，而是把建模重心放在外部装配相关的尺寸特征上：中间陶瓷基体的长宽尺寸严格遵循0805封装的公制2.0mm*1.25mm标准，两端端电极的宽度控制在0.3mm到0.5mm的常规公差区间，整体元件高度控制在0.5mm到0.8mm的常规厚度范围，完全匹配行业通用的0805封装焊盘设计规范。建模时特意对端电极与陶瓷基体的衔接处做了微小的圆角过渡，还原了实际元件生产过程中端面溅射金属层后的工艺特征，避免模型出现尖锐直角导致的仿真计算错误，也能更真实地渲染出元件的金属端与陶瓷基体的材质差异。

　　在安装边界的适配性上，这款模型的底部基准面完全贴合PCB表面的装配基准，端电极的底面与PCB焊盘的接触区域做了平面度校准，可直接导入各类PCB结构设计软件中，与板上其他接插件、芯片、结构固定件做干涉检查。比如在做高密度板卡设计时，经常需要在电容周边布置屏蔽罩、固定螺柱、连接器卡扣等结构件，精准的元件高度模型能帮助工程师快速核算元件顶部到屏蔽罩内壁的安全距离，避免后期组装时屏蔽罩压碰元件导致的陶瓷基体开裂、电路短路等问题。同时模型的坐标系原点设置在元件几何中心的底面位置，完全匹配SMT贴片机的元件拾取坐标系设定，可直接用于贴装程序的离线仿真校验，核对吸嘴拾取位置、贴装高度参数是否合理，减少首件试贴时的元件损耗。

　　不同于很多简化的元件模型只做长方体块的示意，这款模型区分了陶瓷基体与金属端电极的不同材质特征，在做产品渲染、装配爆炸图制作时，能更清晰地展示板卡上不同元件的类型差异，方便生产端的作业人员快速识别元件位置，核对BOM表与实际贴装元件的对应关系。在做整机的热仿真分析时，模型的实体结构也能准确还原电容在板卡上的热阻分布，帮助工程师评估高功率电路区域周边电容的工作温度是否在额定范围内，提升板卡的长期工作可靠性。
