3.96mm间距2Pin直插式接线连接器结构

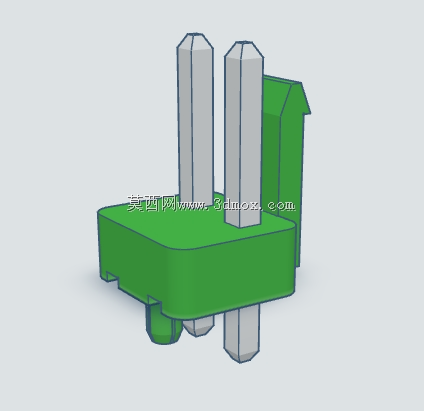

　　这款2Pin间距3.96mm的直插连接器，是低压电子电路布线场景里的基础连接部件，日常在消费电子控制板、小型工控信号回路、DIY电子制作项目中都有极高的使用频次，主要承担板对线的电流与信号传输功能，相比直接焊线的连接方式，这类连接器可以实现线束的快速插拔，方便后期设备维护、模块更换时的线路拆解，避免反复焊接对PCB焊盘造成的损伤。从结构设计来看，这款连接器采用绿色绝缘基座搭配金属插针的经典结构，绝缘基座选用工程塑料材质，具备基础的绝缘阻燃性能，能够避免相邻引脚之间的爬电风险，基座底部设置有定位凸台，在PCB焊接安装时可以卡入板上对应的定位孔，防止过波峰焊时连接器出现偏移浮高的问题，保证插针与焊盘的对位精度。

　　金属插针采用直插式设计，插针外露部分分为上下两段，下段用于插入PCB板的过孔进行焊接固定，上段用于和配套的母端护套对插，插针的截面尺寸匹配3.96mm间距的通用母端规格，插针顶部做了倒角导向处理，能够降低对插时的对位难度，减少插针弯折的概率。基座侧面设计有带卡扣的导向结构，和母端对插时卡扣可以自动卡入母端的限位槽，防止设备运行过程中受振动影响出现接插件松脱、接触不良的问题，卡扣的解锁力度经过适配，既不会因为力度过小导致松脱，也不会因为力度过大造成拆解困难。

　　安装边界方面，这款连接器的引脚间距严格控制在3.96mm，两个引脚沿基座长度方向排布，基座的整体宽度、高度都做了紧凑化设计，在PCB上占用的安装空间较小，适合布板空间紧张的小型控制板使用，焊接时引脚伸出PCB背面的长度控制在标准焊接要求范围内，不会和背面的元器件或者结构件产生干涉。在实际选型使用时，需要注意这款连接器的载流能力匹配对应线径的导线，通常适配22-24AWG的电子线，能够满足小功率信号回路、低压供电回路的传输需求，绝缘基座的耐温范围匹配常规波峰焊的工艺温度，不会出现过炉后基座变形、插针松动的问题。

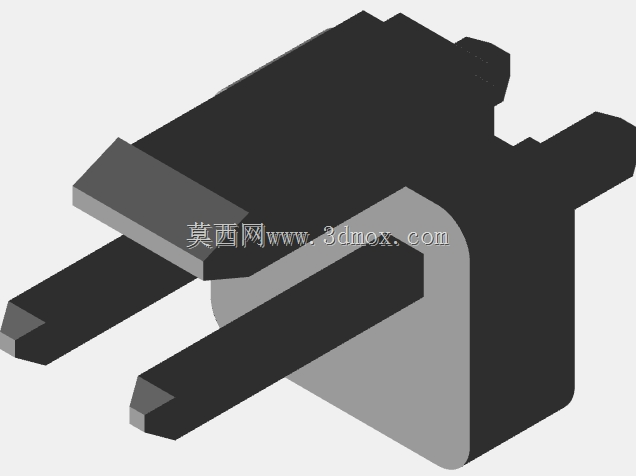

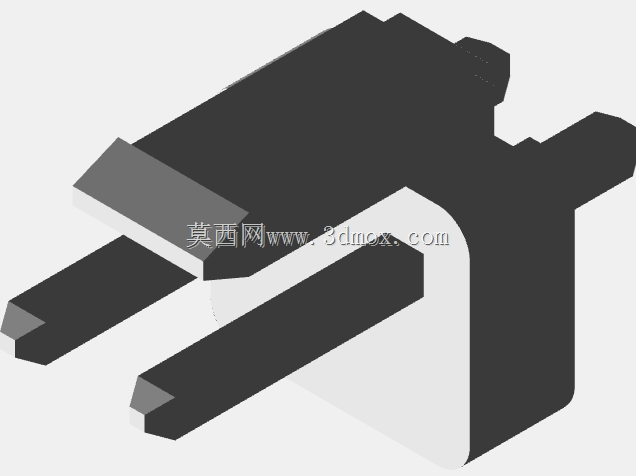

　　从建模角度来看，这款连接器的结构还原了实际量产产品的所有关键特征，包括基座的圆角过渡、插针的棱边倒角、侧面卡扣的倒扣角度、底部定位凸台的尺寸，在做PCB结构适配、整机装配干涉检查时，可以直接调用该模型进行装配验证，不需要额外对结构进行修正，能够减少结构设计阶段的重复建模工作量，提升布线与结构校验的效率。这类直插连接器虽然属于小型基础电子元件，但在电路连接的可靠性上起到关键作用，设计时对插针的同轴度、基座的平面度都有一定要求，插针与基座注塑结合处的密封性也需要保证，避免焊接时助焊剂顺着插针缝隙渗入基座内部，造成接触电阻变大的问题，模型中也还原了插针与基座结合处的台阶结构，和实际产品的包胶结构保持一致。
