F18战机湍流阻力系数评估仿真模型

项目分类:飞机 发布时间:2024-12-12 ID:843329
  • F18战机湍流阻力系数评估仿真模型
  • F18战机湍流阻力系数评估仿真模型
  • F18战机湍流阻力系数评估仿真模型
  • F18战机湍流阻力系数评估仿真模型

  在航空飞行器气动研发环节,绕机流场的湍流特性分析是决定飞行性能、结构载荷计算精度的核心步骤,这款针对F18 Jet搭建的流场仿真模型,核心服务于飞行器气动优化阶段的湍流模型适配性验证工作,可直接支撑不同湍流计算方法下的阻力系数测算对比,为气动外形迭代、飞行工况载荷校核提供可靠的数值仿真基础。从实际工程应用场景来看,这类模型主要用于飞行器初步设计阶段的气动性能预评估,在完成外形三维建模后,无需第一时间开展高成本风洞试验,即可通过不同湍流模型的数值计算,快速获取机身表面压力分布、附面层分离位置、尾迹流场结构等关键参数,提前预判外形设计的气动缺陷,大幅缩减风洞试验的工况准备量与迭代成本,尤其适合战斗机这类对跨音速、大迎角飞行气动特性要求极高的装备研发场景,能够覆盖起降、巡航、机动飞行等多工况下的流场特性模拟需求。

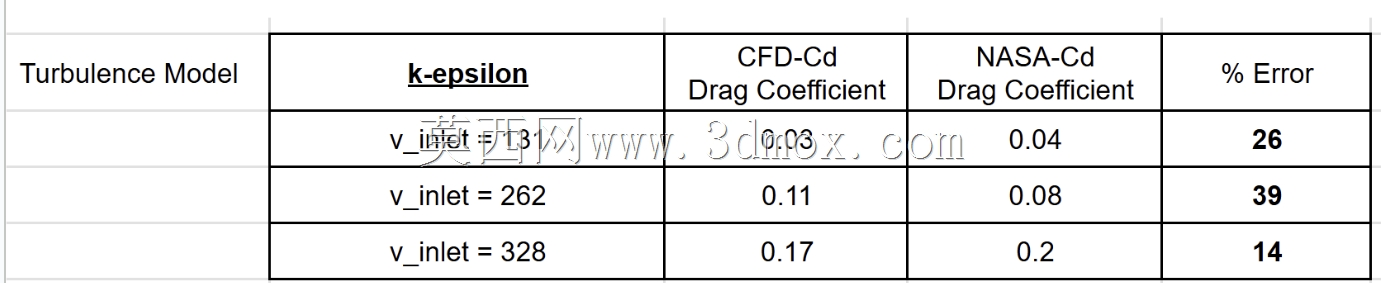

  模型的核心功能特性聚焦于两类主流湍流模型的计算结果对标,k-epsilon湍流模型在高雷诺数充分发展湍流区域的计算稳定性较好,适合模拟机身中段、机翼外段等附面层充分发展区域的流动特性,而k-omega湍流模型在近壁面区域、附面层分离流动的计算精度更具优势,适合模拟机翼前缘、机身座舱凸起、尾翼连接处等易发生流动分离的区域,通过同一套F18机身几何模型下两类模型的计算结果对比,能够明确不同湍流模型在战机各部位流场计算中的误差区间,为后续仿真计算的湍流模型选型提供量化参考,避免单一模型选型不当导致的阻力系数计算偏差,进而影响整机飞行性能的预判精度。

  从设计思路层面来看,模型构建过程中严格遵循F18战机的真实气动外形比例,对机身表面的凸起结构、机翼与机身的过渡圆角、进气道唇口、尾翼安装角等影响流场结构的关键细节做了精准还原,没有做过度的几何简化,避免因几何失真导致流场计算结果出现系统性偏差;流场域的设置充分考虑了飞行器绕流的影响范围,入口边界距离机头位置预留了足够的来流发展段,出口边界距离机尾预留了充足的尾迹发展空间,上下及侧面边界距离机身的距离满足远场边界条件要求,避免边界反射对流场计算结果造成干扰;网格划分环节针对近壁面区域做了边界层网格加密,确保近壁面y+值满足两类湍流模型的计算要求,同时在机身背风区、尾迹区等流动梯度较大的区域做了网格局部加密,平衡计算精度与计算资源消耗。

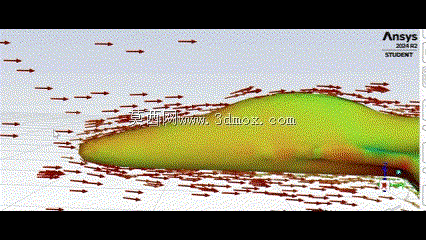

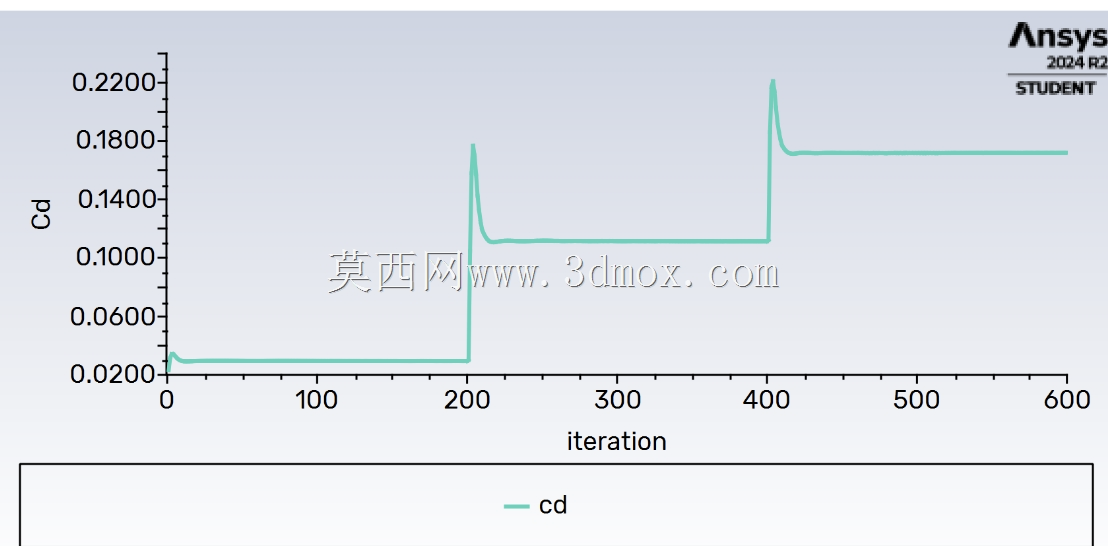

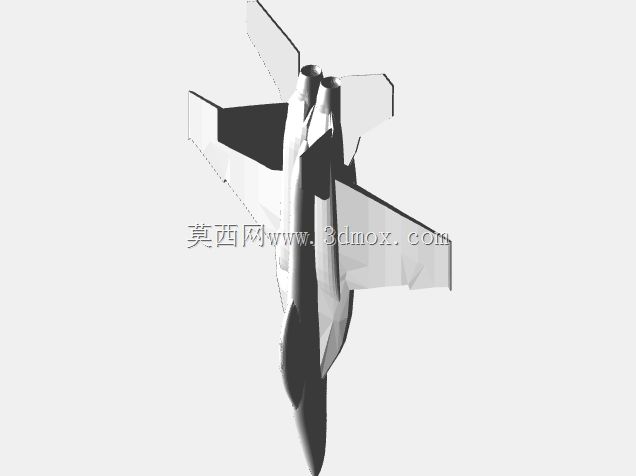

  在外形尺寸与安装边界层面,模型完全参照F18战机的真实几何尺寸等比例构建,机身长度、翼展、机翼后掠角、垂尾高度等关键外形参数均符合实机几何特征,流场域的尺寸边界设置满足航空航天领域飞行器外流场计算的通用规范,可直接导入通用流体仿真软件开展计算,无需额外调整几何比例与流场域边界;模型在构建时已经完成了几何拓扑的清理,去除了对宏观流场影响极小的细小缝隙、倒角等几何特征,避免网格划分过程中出现负体积、高畸变网格,同时保留了所有影响宏观流场结构的关键几何特征,确保计算结果能够真实反映实机的绕流特性。在实际工程使用中,工程人员可基于该模型快速开展不同飞行马赫数、不同迎角下的流场计算,提取两类湍流模型计算得到的摩擦阻力、压差阻力数值,对比不同工况下两类模型的阻力系数计算偏差,同时可通过流场速度矢量云图、压力云图观察附面层分离位置、尾迹涡结构的差异,总结两类湍流模型在战斗机外流场计算中的适用场景,为后续同类型飞行器的气动仿真计算建立模型选型依据,也可依托该模型的计算结果与风洞试验数据做对标,修正湍流模型的相关经验常数,进一步提升仿真计算的精度,为飞行器气动外形的优化迭代提供可靠的数据支撑。
