机加工用V型夹紧定位块组件结构

　　在阀门零件的机加工工序、小规格轴类与套类工件的检测装夹场景里，这类V型夹紧定位组件是车间工位上出镜率极高的工装结构，不同于通用平口钳的平面夹持逻辑，它依靠V型槽的自定心特性，能让圆柱类工件在装夹时自动找准轴线位置，省去反复打表找正的辅助时间，尤其适配减压阀这类带圆柱壳体、阀杆组件的零件加工，不管是铣削阀座平面、钻削安装孔，还是做形位公差检测，都能提供稳定的定位基准。

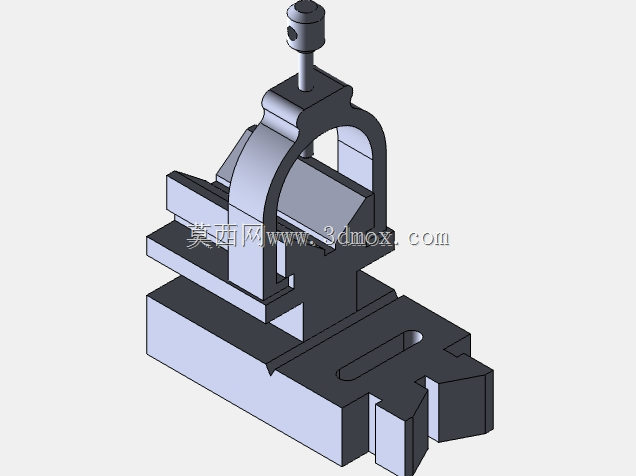

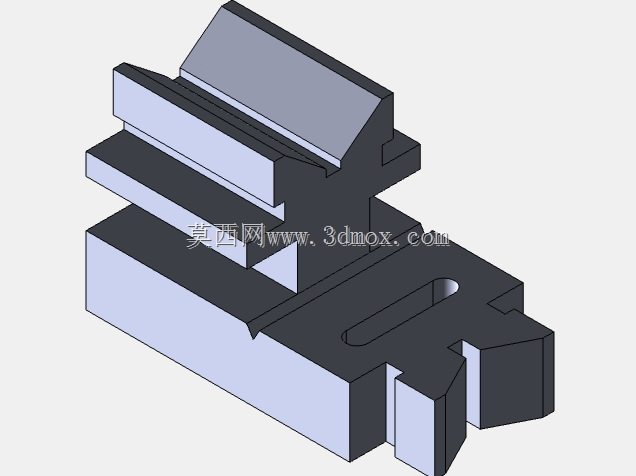

　　整个组件的结构逻辑完全围绕装夹稳定性展开，底部的基座采用带T型槽安装位的一体式结构，安装时可以直接通过T型螺栓固定在铣床工作台、检测平台或者工装板上，基座上的长条形让位槽既可以调整组件的安装位置，适配不同工位的装夹间距需求，也能在加工时给刀具留出退刀空间，避免刀具直接切削到工装本体造成损坏。基座上方的V型支撑块做了加厚处理，V型槽的夹角采用行业通用的90度设计，这个角度的V型槽既能适配较大直径范围的圆柱工件，也能保证夹持时的接触面积足够，不会因为接触应力过大压伤工件表面，对于表面粗糙度要求高的阀杆、阀芯类零件，还可以在V型槽表面加装铜质或者尼龙衬垫，避免装夹留下压痕。

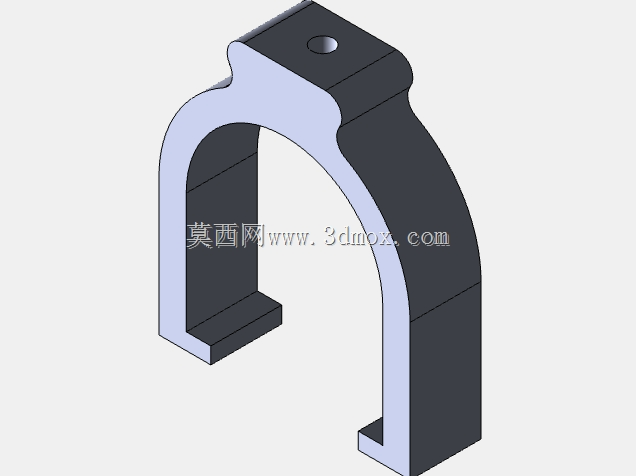

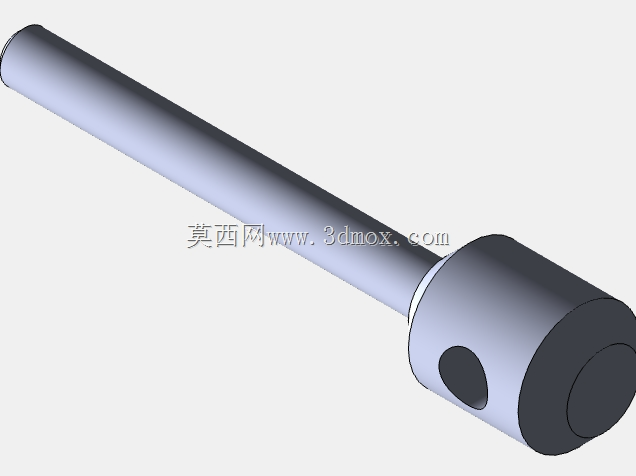

　　上方的拱形夹紧架是整个组件的施力结构，它通过两侧的定位槽和基座配合，保证夹紧时的施力方向始终垂直于V型槽的对称中心，不会出现偏载导致工件移位的问题。顶部的压紧螺杆采用细牙螺纹设计，转动时的进给量更小，能精准控制夹紧力的大小，既可以避免夹紧力过小导致加工时工件松动，也能防止夹紧力过大造成薄壁阀类零件变形，螺杆顶端的圆柱头设计可以配合加力杆使用，在装夹大直径、大重量工件时能施加足够的锁紧力，螺杆底部的压头做了圆弧过渡处理，和工件接触时不会出现应力集中点。

　　从安装边界来看，整个组件的基座底面做了精加工平面处理，平面度控制在0.02mm以内，安装到工作台后不需要额外修磨底面就能保证定位精度，组件的整体高度控制在常规机床的刀具行程范围内，不需要额外垫高就能适配大多数立式铣床、钻床的加工行程，V型槽的中心高度经过统一设计，和车间内同系列工装的中心高度保持一致，在多工序流转装夹时不需要重新调整刀具的Z向坐标，能大幅缩短工序切换的准备时间。

　　在实际使用场景里，这类组件除了用于阀类零件的加工装夹，还可以配合分度头使用，完成轴类零件的等分槽、等分孔加工，V型块的自定心特性可以保证工件旋转时的轴线跳动量控制在很小的范围内，加工出的等分结构精度远高于手动找正的装夹方式。和焊接式的固定V型架相比，这种可拆卸的组件结构维护成本更低，当V型槽或者压紧螺杆出现磨损时，只需要更换对应的磨损零件就能继续使用，不需要整体报废工装，长期使用的成本优势非常明显。

　　设计这类工装结构时，需要重点考虑夹紧力的传递路径，从压紧螺杆到工件，再到V型支撑块、基座，整个力的传递路径要尽可能短，避免出现悬臂结构导致夹紧时工装变形，所有配合面都要做对应的公差配合设计，比如拱形架和基座的配合采用间隙较小的滑动配合，既方便拆装更换不同规格的V型块，也能保证夹紧时不会出现晃动。基座上的安装槽位置要经过受力校核，保证在最大夹紧力下安装螺栓不会出现剪切变形，整个组件的边角都做了倒角处理，避免操作人员在搬运、装夹时被锐边划伤，这些细节设计都是车间长期实际使用中总结出来的实用经验，能有效提升工装的使用安全性和耐用性。
