车床用多工位快换刀架结构设计

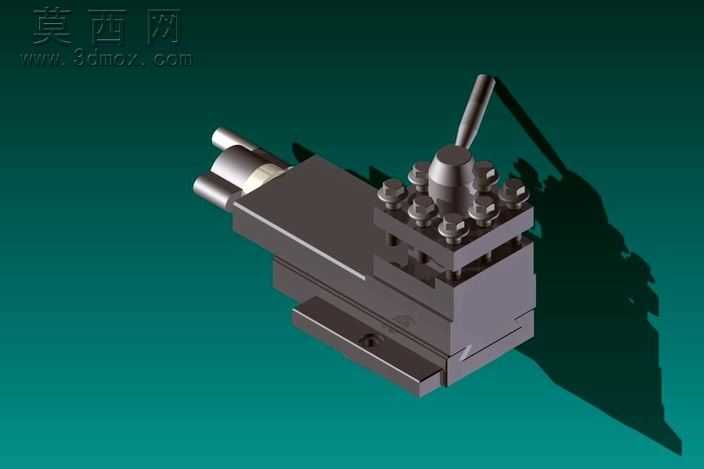

本作品为车床配套的多工位快换刀架三维建模作品，整体采用模块化设计思路，通过三维参数化建模完成全部零部件的结构搭建，可直接适配普通卧式车床的刀台安装位，替换传统手动压紧式单刀位刀架。建模过程中严格遵循机械加工公差配合标准，对刀架底座的滑动导轨面、刀位安装孔的定位基准、压紧螺栓的装配间隙都做了精准的参数约束，保证各部件装配后无干涉，滑动换位动作顺畅无卡滞。渲染阶段采用金属哑光材质模拟刀架的铸铁基体，对紧固螺栓、定位销等标准件做了镀锌亮面材质区分，操作手柄采用防滑磨砂金属材质，搭配深青渐变背景做光影渲染，通过定向打光突出刀架的棱角结构与装配层次，阴影投射自然柔和，清晰展现各部件的位置关系与结构细节。刀架主体分为滑动底座、换位刀盘、压紧机构、操作手柄四个核心部分，滑动底座采用燕尾导轨结构与车床中拖板适配，保证安装后的定位精度；换位刀盘均匀布置多个刀具安装位，可同时装夹外圆车刀、切断刀、螺纹车刀等不同加工刀具，通过旋转换位即可快速切换加工刀具，无需反复拆装对刀；顶部的多螺栓压紧机构可在刀具装夹后提供均匀的压紧力，避免加工过程中刀具出现位移松动；侧置的操作手柄可控制刀盘的锁紧与松开，扳动即可完成换位操作，大幅降低车床加工过程中的换刀辅助时间。设计过程中充分考虑了实际加工场景的使用需求，对刀架的整体高度、刀具安装槽的尺寸规格都做了通用化设计，可适配多数标准规格的车刀，同时对易磨损的导轨面做了加厚处理，提升刀架的整体使用寿命，各零部件的结构都兼顾了加工工艺性，可直接通过铣削、钻削等常规机加工工艺完成生产制造，无需特殊定制加工设备。
