挖掘机S100型快接连接构件结构设计

　　在土方作业、矿山剥离、市政拆除等工程机械施工场景里，挖掘机属具的切换效率直接决定单台班作业产出，传统销轴连接更换挖斗、破碎锤、液压剪等属具时，需要人工敲击销轴、对位轴孔，单次换接往往耗费数十分钟，遇到轴孔锈蚀、对位偏差的情况甚至要耗费更久，还存在销轴弹出伤人的安全隐患，S100规格的快速连接器正是为解决这一痛点设计的核心连接构件，安装在挖掘机斗杆前端与各类工作属具之间，无需人工反复拆装销轴即可完成属具的快速切换，大幅压缩非作业等待时间。

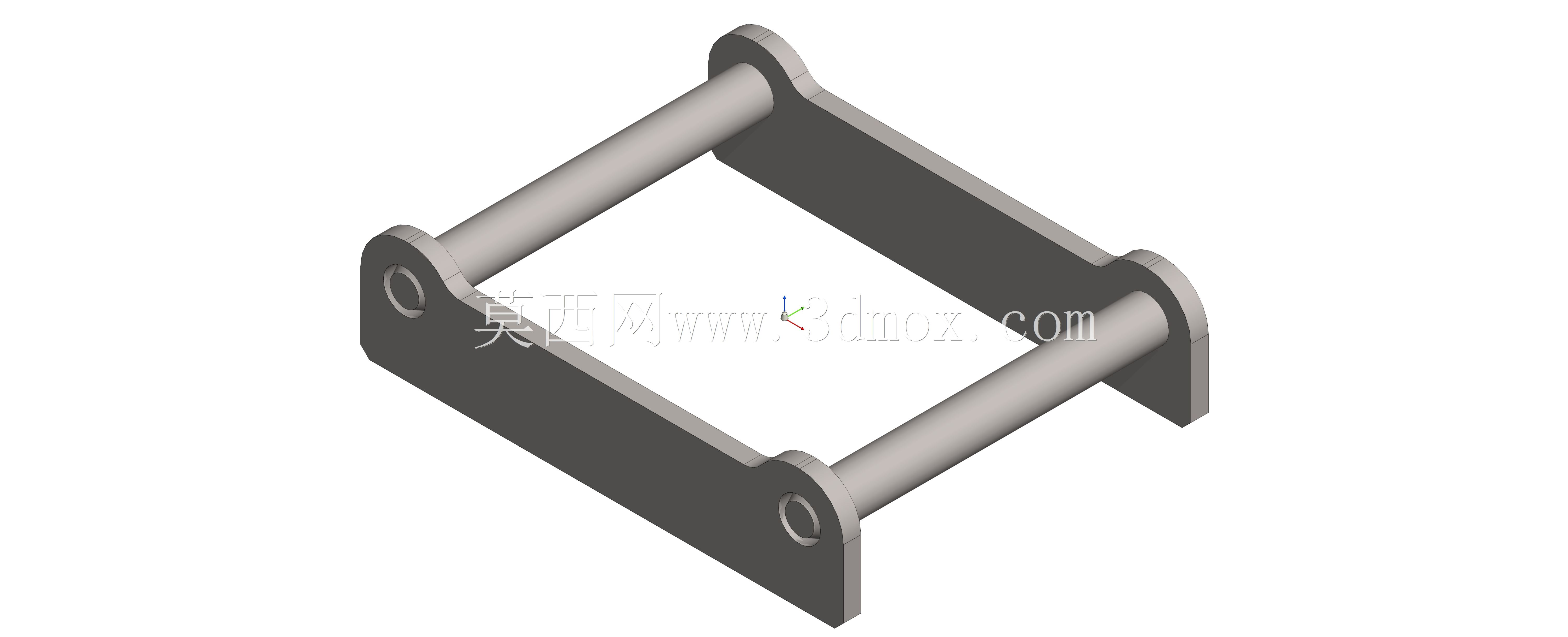

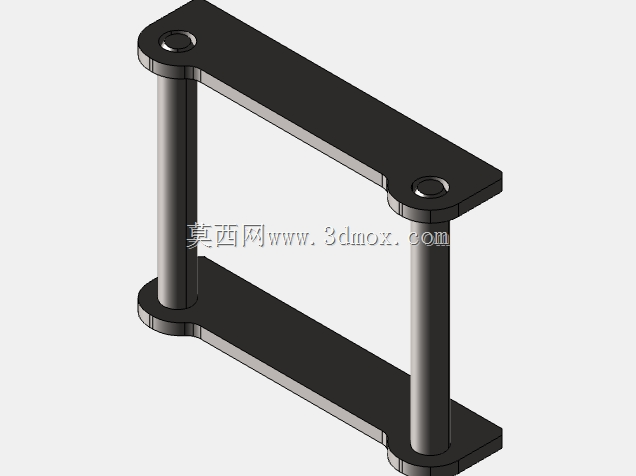

　　从结构形态来看，该构件采用双侧立板搭配双横向连接轴的框架式结构，两侧立板为对称式异形钢板裁切成型，立板上预留的销轴孔分别对应挖掘机斗杆前端的安装点位与属具端的连接点位，双横向连接轴平行布置，既承担两侧立板的结构拉结作用，保证整体框架的抗扭刚度，同时也作为属具卡接的定位承载结构，在挖掘机做挖掘、破碎、吊装等动作时，所有工作载荷都会通过立板与连接轴传递到斗杆上，因此立板与连接轴的连接位置采用满焊焊接工艺，焊脚尺寸经过载荷校核，能够承受S100吨位级别挖掘机在最大挖掘力工况下的冲击载荷，不会出现焊缝开裂、结构变形的问题。

　　设计过程中首先要匹配对应吨位挖掘机的斗杆端轴孔间距、销轴直径参数，保证连接器上端与斗杆、摇杆的安装完全适配，不存在安装干涉，下端的卡接轴间距则要匹配对应规格属具的连接耳板开档尺寸，确保挖斗、破碎锤等常规属具能够顺利卡入锁定，立板的外形轮廓做了圆弧过渡处理，避免应力集中在边角位置，同时在作业过程中不会剐蹭属具耳板或者斗杆结构，减少不必要的结构磨损。从安装边界来看，该连接器整体厚度与对应吨位挖掘机的斗杆前端开档尺寸匹配，安装后两侧不会突出斗杆宽度范围，避免在狭窄基坑、室内拆除等受限空间作业时出现剐蹭墙体、周边障碍物的问题，上下端销轴孔的同轴度公差控制在0.1mm以内，保证安装后销轴不会出现偏磨，延长销轴与轴套的使用寿命，连接轴的直径经过抗弯强度校核，在偏载工况下的挠度变形量控制在允许范围内，不会出现卡滞属具、锁定失效的情况。

　　实际作业过程中，该连接器随斗杆完成各个方向的动作，框架式的镂空结构既减轻了自身重量，降低了挖掘机前端的附加载荷，提升了作业时的动作灵活性，同时也方便作业人员观察卡接锁定状态，及时发现安全隐患，立板上的销轴孔位置预留了润滑注油通道，可定期加注润滑脂，减少销轴转动时的磨损，整体结构没有多余的冗余设计，所有结构形态都服务于承载、连接、快换的核心功能，能够适配多种同规格的挖掘机工作属具，在频繁切换属具的施工场景中，能够将换接时间压缩到数分钟，大幅提升设备的利用率，同时降低人工拆装销轴的劳动强度与安全风险。
