1200x800多孔焊接工装工作台结构

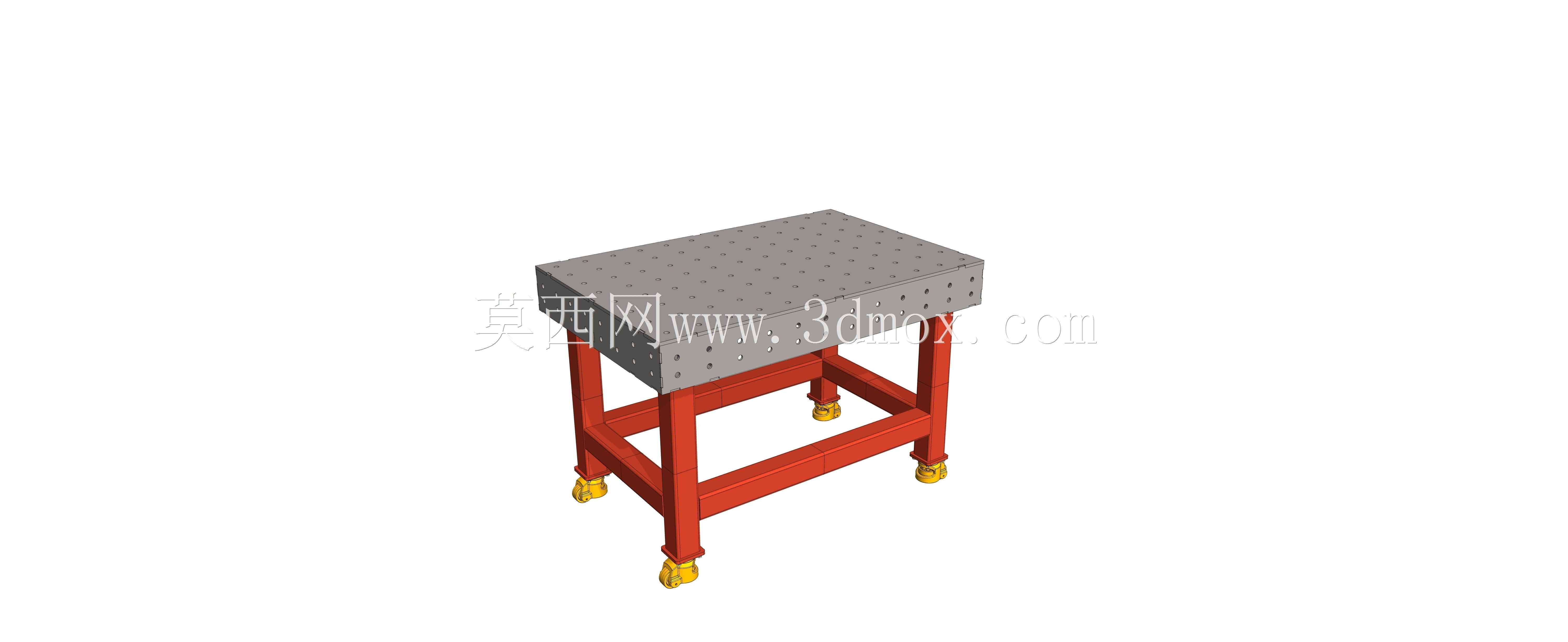

　　在金属结构件的铆焊、拼装作业场景里，这类带孔平台的应用覆盖了从中小型钣金件组对、型材框架焊接到小型工装夹具预装的多个环节，区别于传统的铸铁平板，这类带阵列孔的台面不需要额外码放压块就能快速完成工件定位，能大幅减少焊前准备的辅助工时。台面采用16mm厚的钢板加工，1200mm×800mm的有效作业面刚好适配单人操作的常规焊接工位，既不会因为台面过小放不下常规尺寸的框架类工件，也不会因为台面过大占用过多车间通道面积，台面上的阵列孔采用统一孔距设计，可搭配快速销、压紧件、角度靠山等标准附件，实现不同外形工件的快速装夹，孔位加工时严格控制孔距公差，保证重复装夹的定位精度，避免多次拆装后出现定位偏移的问题。

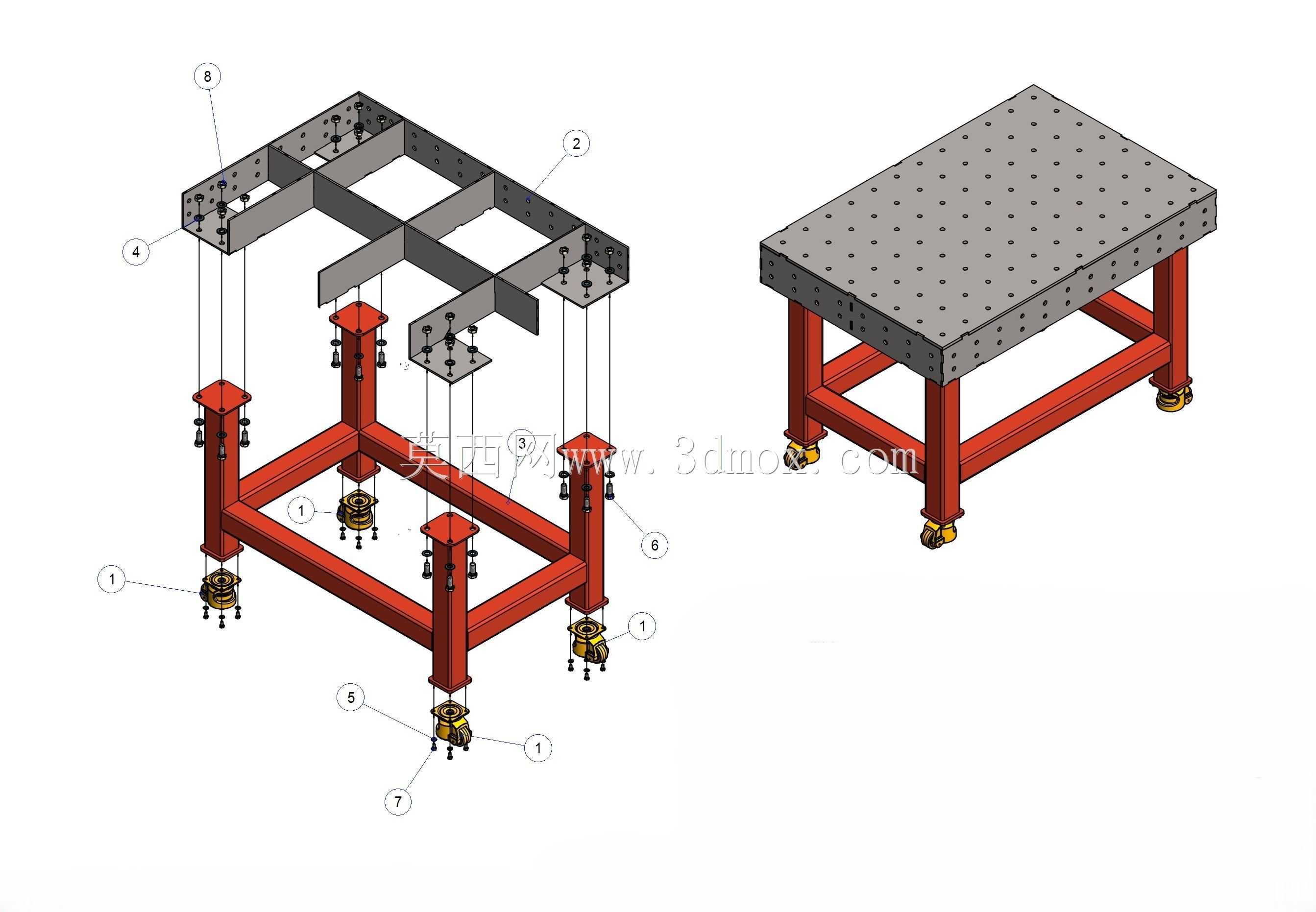

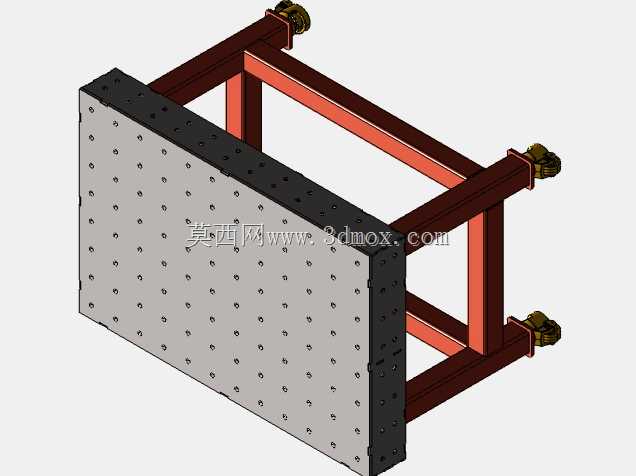

　　支撑框架采用矩形型钢焊接而成，框架的横梁与纵梁排布经过受力核算，在台面满负载承受工件重量与焊接敲击作用力时，台面的平面度变形量控制在焊接作业允许的范围内，不会因为长期承重出现台面下凹的情况，框架底部的支撑脚带有可调结构，可根据车间地面的平整度调整台面水平度，保证台面上组对的工件不会因为台面倾斜出现尺寸偏差。台面侧边的封边结构做了加厚处理，既可以避免台面边缘受碰撞变形，也可以在侧边安装延伸靠山、焊接防护挡板等附加配件，拓展台面的使用功能。设计这类平台时，首先要考虑的是焊接作业的实际受力特点，焊接过程中会有频繁的敲击、工件磕碰，所以台面材质选用具备一定韧性的钢板，避免采用高硬度但脆性大的材质受冲击出现崩裂，孔位的排布避开了框架的支撑梁位置，保证锁紧销可以完全贯穿台面，不会出现销子顶到框架无法锁紧的情况。框架焊接后做去应力处理，再整体加工台面安装面，保证台面安装后整体平面度符合焊接工装的精度要求，表面做防锈耐磨处理，抵御焊接飞溅的灼烧与日常使用的磨损，延长平台的使用寿命。

　　这类平台在中小型机加工车间、金属结构加工厂、设备维修班组的工位上十分常见，既可以作为独立的焊接工位使用，也可以多个平台拼接组成更大的作业面，适配大型结构件的组焊需求，安装时不需要做复杂的地基固定，调整好水平后即可投入使用，搬迁移位也十分方便，不需要额外的拆装作业。台面上的孔系同时兼容市面上主流的焊接工装附件，用户不需要单独定制特殊配件，可直接采购标准件完成不同工件的装夹，降低了工装配套成本。在实际使用中，这类平台除了焊接作业外，也可以作为工件的划线平台、小型设备的装配平台使用，阵列孔可以方便地固定划线靠山、装配定位块，实现一平台多用，减少车间内不同功能平台的配置数量，节省车间作业空间。

　　框架的结构设计预留了焊渣清理的空间，日常作业中掉落的焊渣、废料可以很方便地从框架间隙清扫出去，不会在框架内部堆积，避免长期堆积的焊渣锈蚀框架结构。台面的厚度选择16mm是经过实际使用验证的，过薄的台面在长期受冲击后会出现孔位变形、台面鼓包的问题，过厚的台面则会大幅增加整体重量，给搬运、安装带来不必要的负担，16mm的厚度刚好平衡了结构强度与整体重量的需求。1200mm×800mm的尺寸也符合人体工程学的操作范围，操作人员站在工位上不需要过度探身就能够到台面上的所有作业区域，减少长期作业的疲劳感。
