S120挖掘机快换连接架结构设计

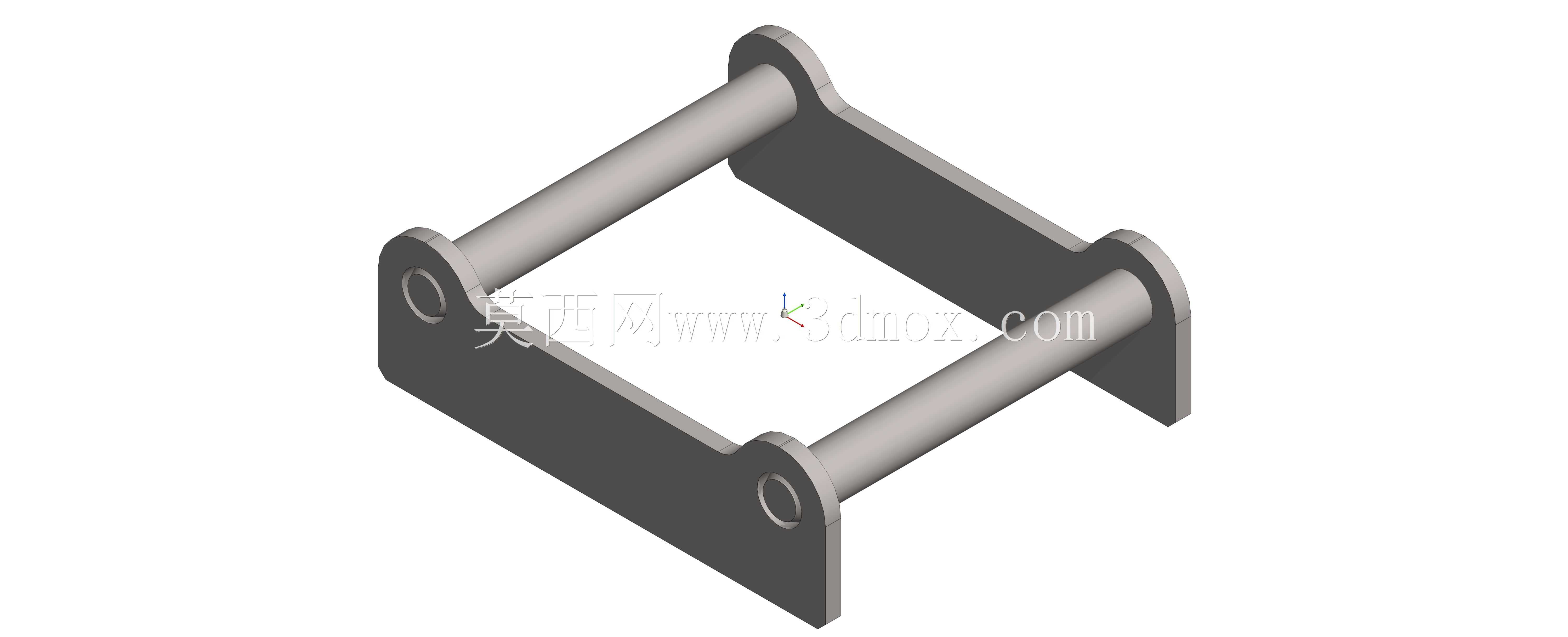

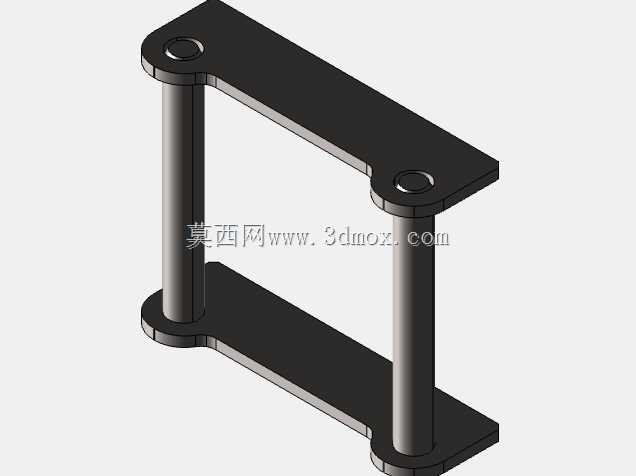

　　在土方作业、矿山剥离、市政拆除等工程机械施工场景中，挖掘机属具的更换效率直接决定单台班作业产出，传统销轴插拔式的属具更换需要人工对位、敲砸销轴、锁止插销，整套流程耗时久，高空或狭窄场地作业时还存在安全隐患，快速接头作为连接挖掘机斗杆端与各类作业属具的核心转接部件，其结构强度、对位容错率、安装便捷性直接影响现场施工节奏。本次呈现的S120挖掘机适配快换连接架，针对12吨级挖掘机的斗杆端安装尺寸做了适配设计，整体采用双侧立板加双横置销轴的框架式结构，两侧立板为带圆弧过渡的异形钢板件，立板上预留的两组同轴销孔分别对应斗杆端的连接点位与属具端的挂接点位，双横置销轴采用过盈配合压装在两侧立板的对应孔位中，形成稳定的刚性框架结构，避免作业过程中出现立板外张、销轴窜动的问题。

　　从实际作业的受力逻辑来看，该快换架在挖掘作业时需要传递斗杆的挖掘力、回转时的惯性载荷以及破碎作业时的冲击载荷，因此立板的厚度选取、销轴的直径匹配、孔位的同轴度公差都经过了受力校核，立板外侧的圆弧过渡设计，一方面是为了避免应力集中在直角弯折处出现疲劳开裂，另一方面也能减少作业过程中泥土、碎石在架体拐角处的堆积，降低日常清理的工作量。在安装边界的设计上，该快换架的销孔间距严格匹配S120挖掘机斗杆前端的开档尺寸，上侧销孔对应斗杆与摇杆的连接点位，下侧销孔对应属具挂接的锁止点位，安装时无需对斗杆端结构做任何焊接、打孔改造，直接通过原有销轴即可完成快换架与主机端的连接，架体的整体宽度控制在斗杆开档的合理间隙范围内，既保证架体可以顺利卡入斗杆端的连接位，又避免间隙过大导致作业过程中出现横向窜动、异响。

　　从功能特性来看，该框架式快换架属于机械式快换的基础承载结构，架体本身预留了锁止机构的安装空间，后续可配套斜楔式锁止销、弹簧式自动锁止结构，实现铲斗、破碎锤、液压剪、抓木器等不同属具的快速切换，双销轴的平行度公差控制在0.1mm以内，保证属具挂接后不会出现偏斜，避免作业过程中属具偏磨、销轴受力不均断裂的问题。在设计思路上，该结构摒弃了多余的冗余设计，所有板件、销轴的尺寸都围绕12吨级挖掘机的最大挖掘力参数做匹配，没有多余的装饰性结构，所有外露棱边都做了倒角处理，避免安装、搬运过程中出现割手的安全隐患，横置销轴的两端与立板焊接后做了打磨平处理，保证立板外侧平面平整，不会与斗杆侧板、属具侧板出现卡滞。从现场使用的实际反馈来看，这类框架式快换架的维护成本极低，日常作业只需要定期检查销轴的锁止螺栓是否松动、销孔处的润滑是否到位即可，没有复杂的液压油路、密封件需要维护，适合在粉尘大、工况恶劣的露天作业场景长期使用，相比一体式铸造的快换架，这种焊接式框架结构的维修便利性更高，若出现立板局部磨损、销轴变形的问题，可直接在现场通过更换销轴、补焊立板磨损区域完成修复，不需要整体更换快换架，大幅降低设备的运维成本。

　　在尺寸链的设计上，该快换架的整体高度控制在合理范围内，不会因为加装快换架导致斗杆的最大挖掘深度出现明显损失，架体的重心尽量靠近斗杆端的连接点位，减少快换架自身重量对斗杆前端载荷的影响，保证挖掘机在加装快换架后，原有的作业参数、 lifting 能力不会出现明显衰减。针对不同属具的挂接需求，该架体下侧的销孔位置做了通用化设计，可匹配同吨位级别的各类标准属具挂接尺寸，不需要针对单一属具单独调整孔位，真正实现一个快换架适配多类作业属具的使用需求，减少施工方的配件采购成本。
