挖掘机S45型液压管路快速连接接头结构

　　在土方作业、矿山开采、市政拆除等各类工程施工现场，挖掘机属具的更换效率直接决定了单台班的作业产出，传统的螺栓紧固式属具连接需要人工对位、拧紧紧固件、对接多组液压管路，单次换斗或者换破碎锤往往要耗费半小时以上，还容易出现管路接反、密封件挤伤导致的液压油泄漏问题。S45规格的快速接头正是为解决这一现场痛点设计的核心连接部件，它承担着挖掘机斗杆前端与各类工作属具之间的刚性连接、液压油路导通的双重作用，不需要额外的辅助工具，操作人员在驾驶室外通过简单的对位操作就能完成属具的锁紧与油路对接，大幅缩短属具切换的停机时间。

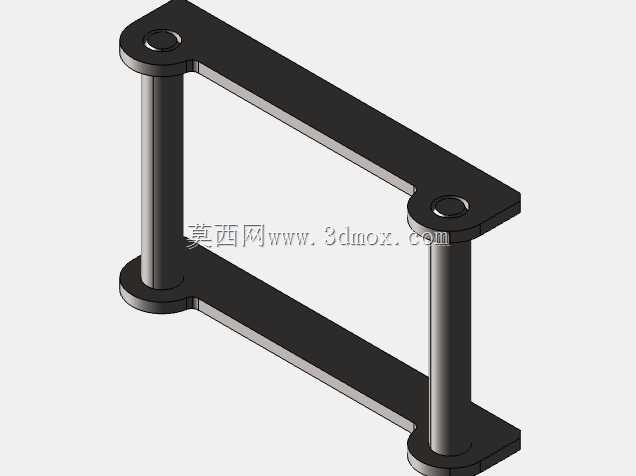

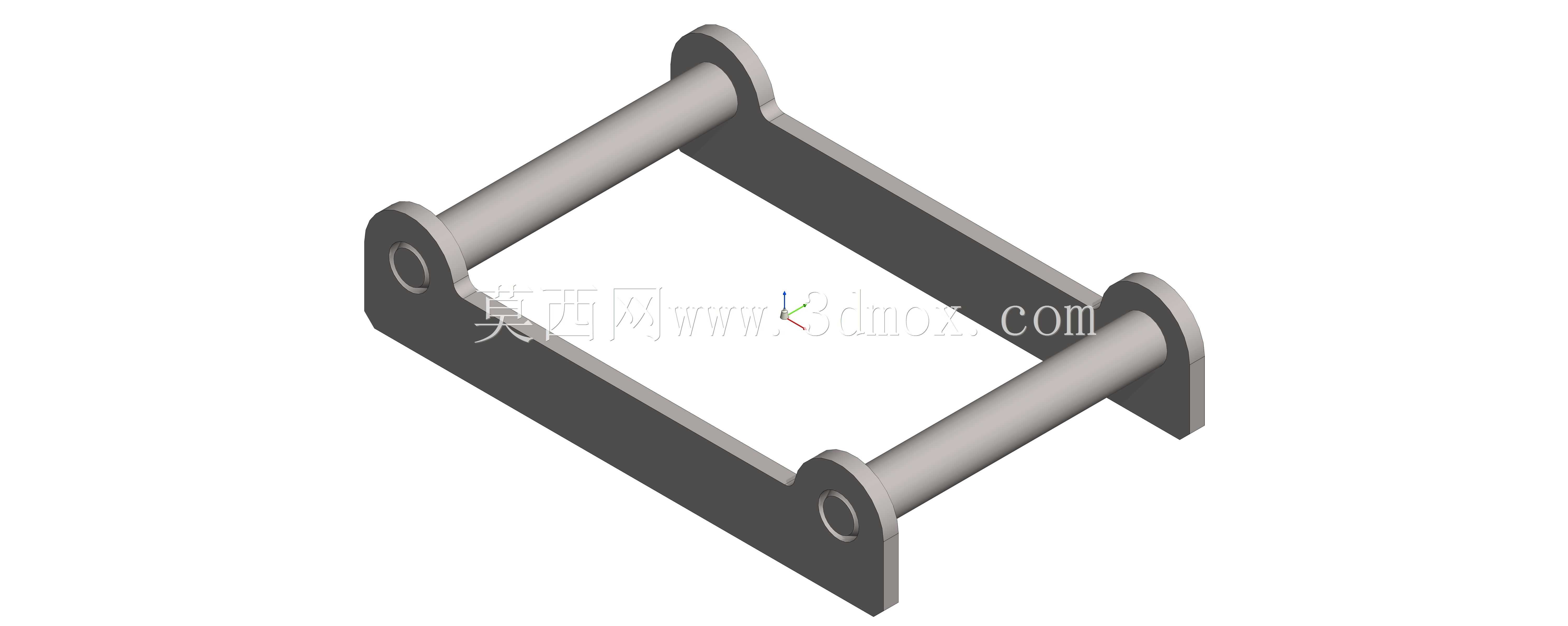

　　从结构设计逻辑来看，这款接头采用双侧耳板加横向销轴的框架式承载结构，两侧的立式耳板是主要的承力部件，耳板上的同轴销孔直接与斗杆前端的连接耳、属具上的安装座对位，穿入销轴后就能完成刚性承载连接，这种对称式的框架结构可以均匀承受挖掘作业时的偏载、冲击载荷，避免单侧受力导致的耳板变形、销轴剪切断裂问题。横向布置的两根连接轴一方面起到框架结构的拉结作用，提升整体结构的抗扭刚度，另一方面也作为液压油路的集成安装载体，将进油、回油两条管路的对接接口整合在轴体内部，不需要在接头外部额外布置杂乱的液压管路，减少作业过程中碎石刮蹭、磕碰导致的油管破损风险。

　　设计过程中需要重点考量安装边界的适配性，耳板的销孔中心距、销轴直径严格匹配S45吨位级挖掘机的斗杆前端安装尺寸，不需要对原有斗杆结构进行焊接、打孔改造，就能直接替换原有老式接头，降低现场改装的成本与结构风险。耳板的厚度经过载荷校核，能够承受该吨位级别挖掘机最大挖掘力下的拉伸、弯曲复合载荷，销轴与销孔之间采用间隙配合设计，既保证安装时的对位顺畅，也预留了润滑脂的存储空间，减少长期摆动作业带来的磨损。接头的整体外形做了倒角过渡处理，没有尖锐的外凸棱角，一方面避免安装过程中磕碰划伤操作人员，另一方面也减少作业过程中粘土、卡碎石的问题，日常清理维护更加方便。在实际作业场景中，这款快速接头可以适配同吨位级别的挖斗、破碎锤、液压剪、松土器等多种属具，油路对接处采用自密封结构，接头脱开时单向阀自动封闭油路，不会出现液压油泄漏、空气进入液压系统的问题，重新对接时也不需要额外排气，接好就能直接投入作业。结构设计时充分考虑了工地的恶劣工况，所有承力部件的材质都选用高强度合金结构钢，表面做了硬化处理，耐磨性能能够满足长期露天作业、频繁插拔对接的使用需求，耳板与连接轴的焊接位置采用满焊工艺，焊后做去应力处理，避免长期受冲击载荷出现焊缝开裂的问题。

　　从安装流程来看，现场安装时只需要先将接头两侧耳板的销孔与斗杆前端的连接耳对位，穿入固定销轴并锁好轴向限位卡板，再将液压管路与接头上的油路接口对接紧固，就能完成接头的上车安装，后续更换属具时只需要操作接头上的锁紧机构，就能完成属具的脱开与锁紧，不需要反复拆卸固定销轴。针对作业中常见的偏载工况，框架式的结构设计让载荷可以均匀传递到两侧耳板上，不会出现单侧耳板应力集中的问题，连接轴的位置经过优化，在保证结构刚度的前提下尽可能缩小了接头的整体厚度，避免作业过程中接头与斗杆、属具之间出现运动干涉，保证挖掘作业时的动作行程不受影响。油路接口的位置做了下沉式设计，接口端面低于耳板的外侧面，即使作业过程中接头侧面与石块、墙体发生刮蹭，也不会直接磕碰损伤油管接头的密封面，减少漏油故障的发生概率。日常维护时，只需要定期向销孔内注入润滑脂，检查锁紧机构的磨损情况，就能保证接头长期稳定工作，不需要复杂的拆解保养，非常适合工地现场的粗放使用环境。
