挖掘机S50型液压管路快速连接接头结构

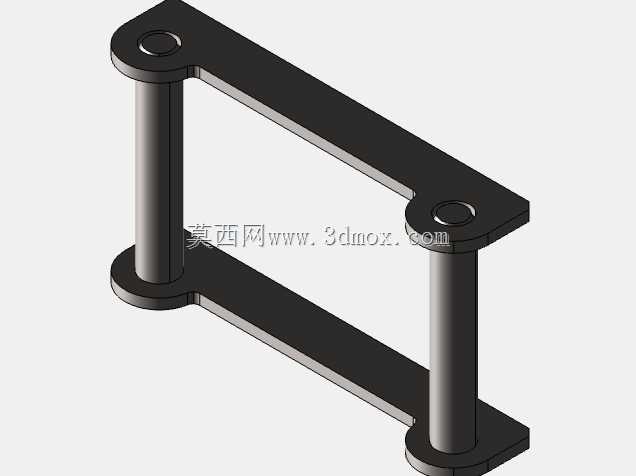

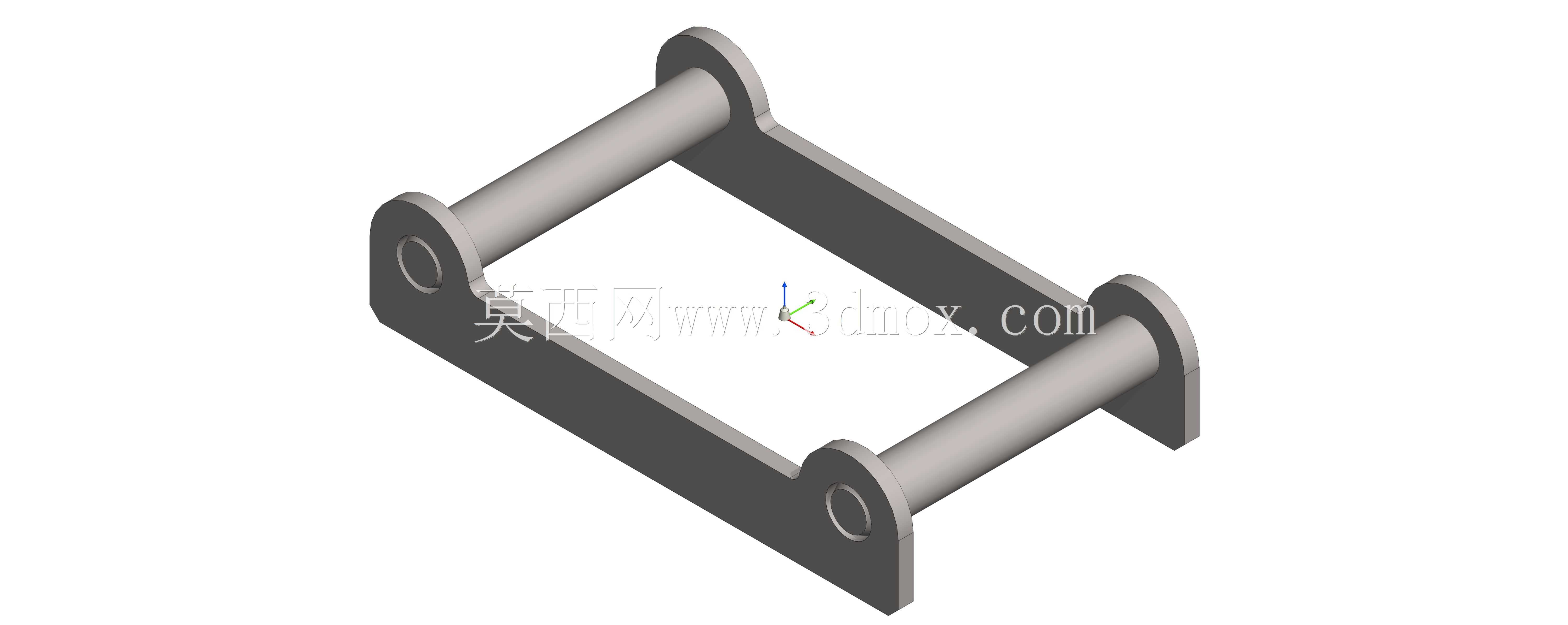

　　在土方作业、矿山剥离、市政拆改等工程现场，挖掘机属具的切换效率直接决定单台班作业产出，传统螺栓紧固的属具连接方式，单次切换破碎锤、挖斗、液压剪等属具往往需要半小时以上，还需人工对位紧固，存在高空坠物、液压油泄漏的安全隐患，S50规格快速接头正是针对中型挖掘机属具快换场景开发的核心连接构件，适配整机工作重量20-26吨级的液压挖掘机，匹配该吨位机型的液压管路通径与属具挂接尺寸。从结构设计逻辑来看，该接头采用双侧耳板加双销轴的框架式承载结构，区别于单销轴快接的偏载受力缺陷，双销轴布局可将属具工作时的冲击载荷均匀分散到两个连接轴上，大幅降低单轴应力集中导致的销轴变形、耳板开裂风险。

　　耳板部分采用等厚度钢板折弯成型后焊接的结构，在销轴安装孔位置做了局部加厚凸台处理，避免长期交变载荷下孔位出现椭圆化磨损，销轴与耳板孔的配合间隙控制在0.1-0.2mm区间，既保证安装时的插拔顺畅度，又能减少作业过程中的旷量冲击，降低结构异响与疲劳损耗。从安装边界来看，该接头的横向跨距匹配S50规格快换架的标准挂接尺寸，两个销轴的中心距严格适配对应吨位挖掘机斗杆前端的安装孔位，销轴端部预留有卡簧槽与锁销孔位，安装完成后可通过标准锁止件固定销轴轴向位置，防止作业过程中销轴窜动脱出。接头的上下连接面分别对应斗杆端与属具端的贴合面，平面度控制在0.5mm以内，保证挂接后接触面均匀受力，避免局部应力集中导致的结构变形。在实际功能表现上，该接头可实现属具的无工具快速挂接，配合液压快换管路的单向阀结构，插拔过程中液压油泄漏量控制在极小范围，减少液压油损耗与现场污染。作业过程中，接头可承受挖掘工况下的垂直挖掘力、侧向扒料力以及破碎作业的高频冲击载荷，结构强度满足GB/T 38177工程机械液压快换接头的强度要求，耳板与销轴的材质选用高强度合金结构钢，表面做淬火处理提升耐磨性能，核心受力位置的安全系数达到3倍以上，可覆盖中型挖掘机90%以上属具的连接需求。

　　设计过程中充分考虑了工地复杂工况的适应性，接头整体结构无易积泥的狭小凹槽，日常作业后泥土可通过高压水枪快速冲洗，不会因为泥沙卡滞导致下次属具切换困难；销轴表面做了防锈处理，即使在雨季或涉水作业后，也不会出现锈蚀卡滞无法插拔的问题。不同于民用领域的小型快接件，工程机械用快接接头的设计核心优先级是可靠性优先，其次才是快换效率，该结构在保证快换效率的前提下，通过双销轴承载、局部加厚、间隙优化等设计细节，平衡了安装便捷性与结构耐用性，避免了部分快接结构为追求插拔顺畅过度放大配合间隙，导致作业旷量大、结构磨损快的问题。

　　在三维建模过程中，该结构的所有配合尺寸均严格遵循工程机械快接接头的行业通用规范，可直接用于快换装置的结构匹配验算，也可作为属具连接部分的设计参考，建模时对焊接坡口、圆角过渡等工艺细节做了完整还原，并非简化的示意模型，结构工程师可直接基于该模型进行受力仿真分析，验证不同载荷工况下的应力分布，也可根据实际机型的安装尺寸做参数调整，适配不同品牌同吨位挖掘机的安装需求。对于现场设备管理人员而言，该结构的尺寸参数可直接作为备件采购的尺寸核对依据，避免因尺寸不符导致备件无法安装的问题，双销轴的通用化设计也降低了后续备件储备的品类压力，销轴作为易损件可单独更换，无需整体更换接头框架，降低全生命周期的使用成本。
