挖掘机S90型液压快换连接架结构

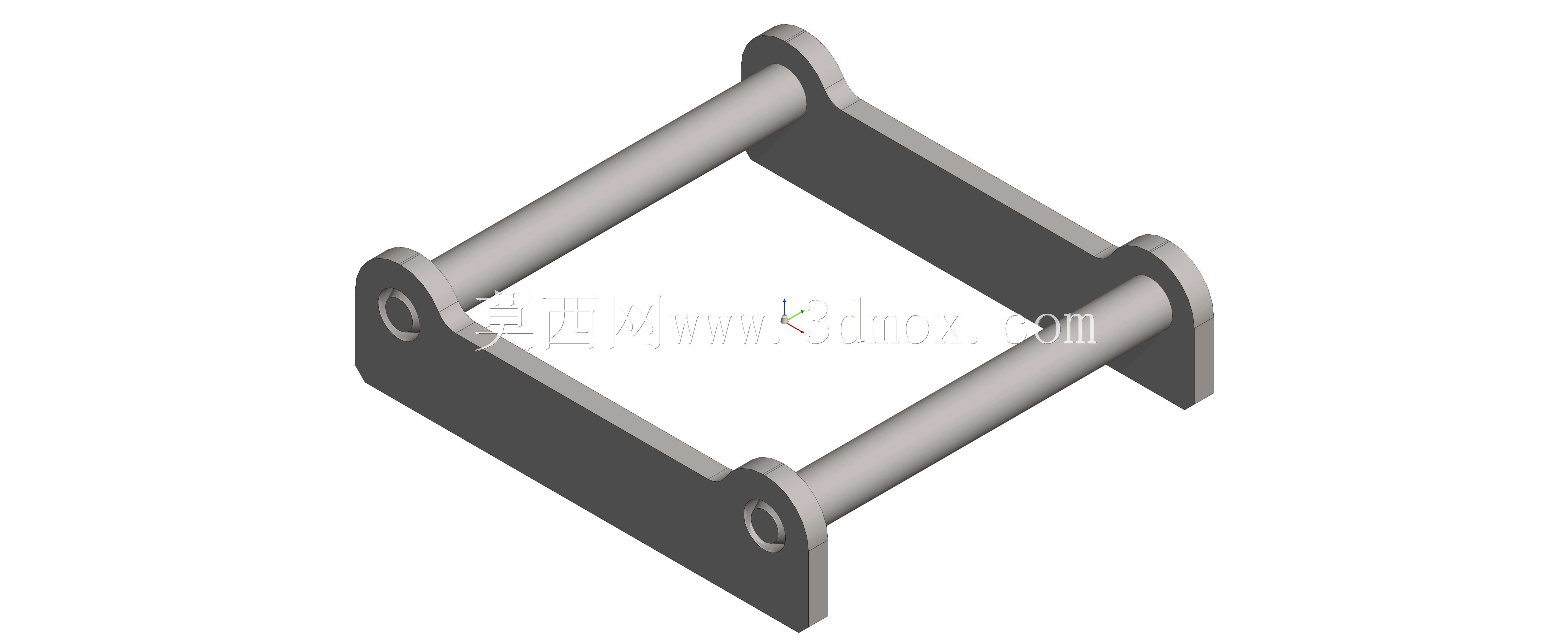

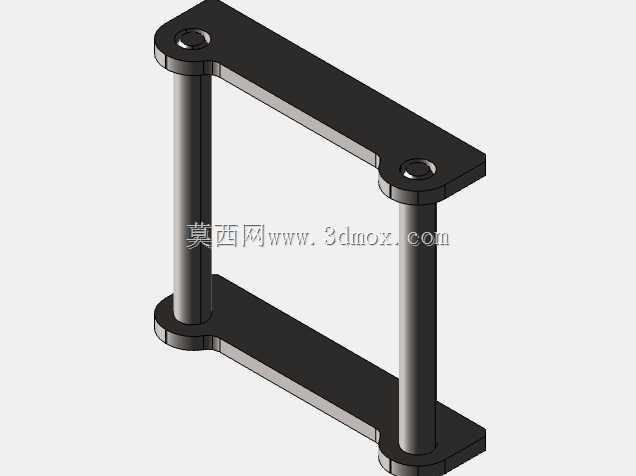

　　在土方作业、矿山剥离、市政拆除等工程机械施工场景里，挖掘机属具的切换效率直接决定单台班作业产出，过去更换挖斗、破碎锤、液压剪等属具需要人工插拔销轴、紧固锁止件，单次切换往往耗费半小时以上，还存在销轴对位偏差带来的高空作业安全隐患，S90规格的快速接头正是为适配中型吨位挖掘机属具快换需求开发的核心连接构件。这套连接架采用双侧立板搭配横向销轴的框架式承载结构，两侧立板采用等厚钢板整体下料成型，避免多块板材拼焊带来的应力集中问题，立板上的销轴安装孔采用同轴度公差严格控制的镗孔工艺加工，保证两根横向销轴的平行度误差控制在0.1mm以内，防止属具挂载后出现偏载磨损。

　　从实际安装边界来看，该快换接头的销轴中心距严格匹配S90规格属具的挂载耳板间距，两端销轴的伸出长度适配挖掘机斗杆前端的安装耳板开档尺寸，安装时无需对原有斗杆结构进行焊接、扩孔等二次加工，可直接替换原有挖斗连接销轴完成装配，适配绝大多数20吨级中型挖掘机的斗杆前端连接尺寸。设计过程中重点考虑了重载工况下的结构强度，双侧立板的受力区域做了局部加厚处理，立板与横向销轴的连接位置采用满焊焊接工艺，焊后进行整体去应力退火处理，避免长期承受冲击载荷时出现焊缝开裂的问题；立板上预留的锁止机构安装位可适配液压自动锁止与机械手动锁止两种快换结构，用户可根据自身设备的液压管路配置选择对应的锁止形式，无需额外改动连接架主体结构。

　　从功能特性上看，这套连接架作为快换接头的核心承载基体，承担着属具工作时的挖掘反力、破碎冲击载荷、偏载扭转力矩的传递作用，框架式的中空结构既减轻了自身重量，降低了斗杆前端的附加载荷，又能给锁止机构的驱动部件留出足够的安装空间，避免作业过程中碎石、泥土进入锁止机构造成卡滞。在实际施工应用中，搭载该快换连接架的挖掘机可在5分钟内完成挖斗与破碎锤的切换，无需人工敲击销轴对位，操作人员在驾驶室内即可完成锁止操作，大幅降低了设备待机时间，尤其适合需要频繁切换属具的综合施工场景，比如市政道路施工中需要同时完成土方开挖、路面破碎、杂物夹取的作业工况，能有效减少辅助作业人员配置，降低人工插拔销轴带来的挤伤、砸伤风险。

　　结构设计时还考虑了日常维护的便利性，销轴位置预留了润滑脂注油通道，可定期加注润滑脂减少销轴与衬套的磨损，立板表面的外露边缘全部做了圆角打磨处理，避免作业过程中剐蹭液压管路，整体结构没有易积水的封闭空腔，减少长期户外作业带来的锈蚀问题，连接架的整体外形尺寸控制在合理范围内，不会因为加装快换结构导致挖掘机的最小挖掘半径出现明显变化，保证原有设备的作业参数不受过多影响。
