一英寸规格液密管路连接接头结构

　　在工业流体输送、液压气动系统、户外电气穿线防护等场景中，管路穿舱、管路对接位置的密封可靠性直接决定整套系统的运行稳定性，尤其是存在液体喷淋、油液浸润、户外雨水冲刷的工况下，普通卡套接头或螺纹接头往往难以兼顾连接便捷性与长期密封性能，一英寸规格的液密连接器正是针对这类需求开发的专用连接部件。这类接头的核心用途是在公称通径一英寸的管路对接位置，实现管路与设备面板、两段同规格管路之间的刚性连接，同时阻断液体沿连接缝隙渗入设备内部或从管路对接位置泄漏，既可以用在液压系统的回油管路对接、冷却液管路的穿板连接，也可以用在户外电气柜的线缆穿舱密封场景，替代传统的密封胶加格兰头的组合方案，降低现场安装的操作难度。

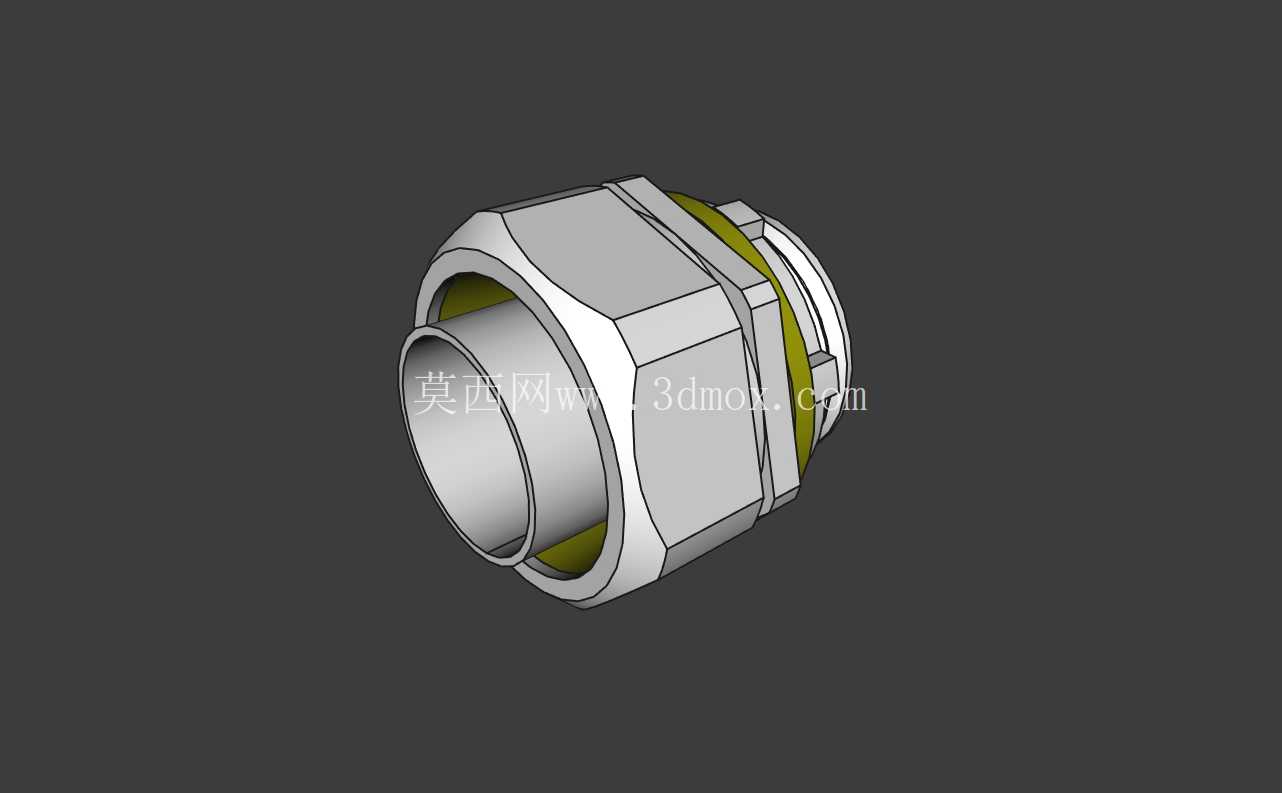

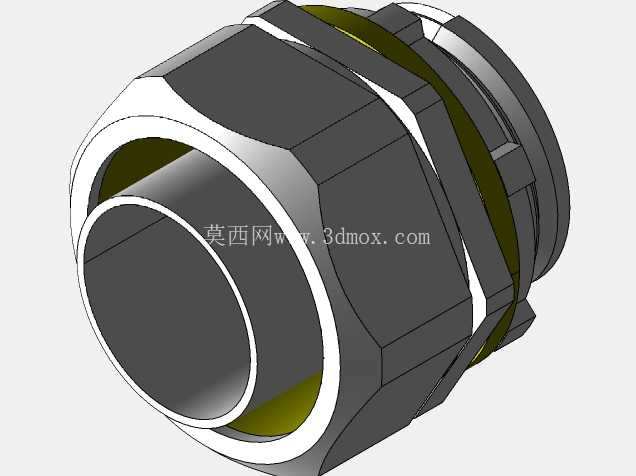

　　从结构设计逻辑来看，这款接头采用了分体式组合结构，主体部分为六角外形的主体基座，方便现场使用标准扳手施加拧紧力矩，避免拧紧过程中出现打滑损伤接头表面的问题；接头内部设置了适配一英寸管路的嵌套定位台阶，管路插入后可以直接抵靠到定位面，保证插入深度一致，避免因管路插入深度不足导致的密封失效或连接强度不足问题。接头中部的密封环采用了楔形压紧结构，当两端的锁紧螺母逐步拧紧时，密封环会受到轴向挤压力产生径向形变，均匀包裹在插入的管路外壁或者穿舱开孔的内壁上，不需要额外缠绕生料带或者涂抹密封胶，就能实现IP等级以上的液密防护效果，同时还能补偿管路外径的微小公差，适配不同厂家生产的同规格硬管、软管的尺寸偏差。在安装边界方面，这款接头的六角对边尺寸按照标准一英寸管接头的扳手空间设计，安装时只需要预留出标准活动扳手或者开口扳手的操作空间即可，不需要额外定制专用安装工具；接头的轴向总长度经过优化，穿板安装时适配的面板厚度范围覆盖常规设备壳体的1.5mm到6mm厚度区间，不需要额外增加垫片调整安装间隙，两端的外螺纹或者插管接口尺寸完全匹配一英寸公称通径的标准管路，和现有市面上的同规格管路、阀件具备完全互换性，不需要对现有管路系统做改造就能直接替换原有普通接头。

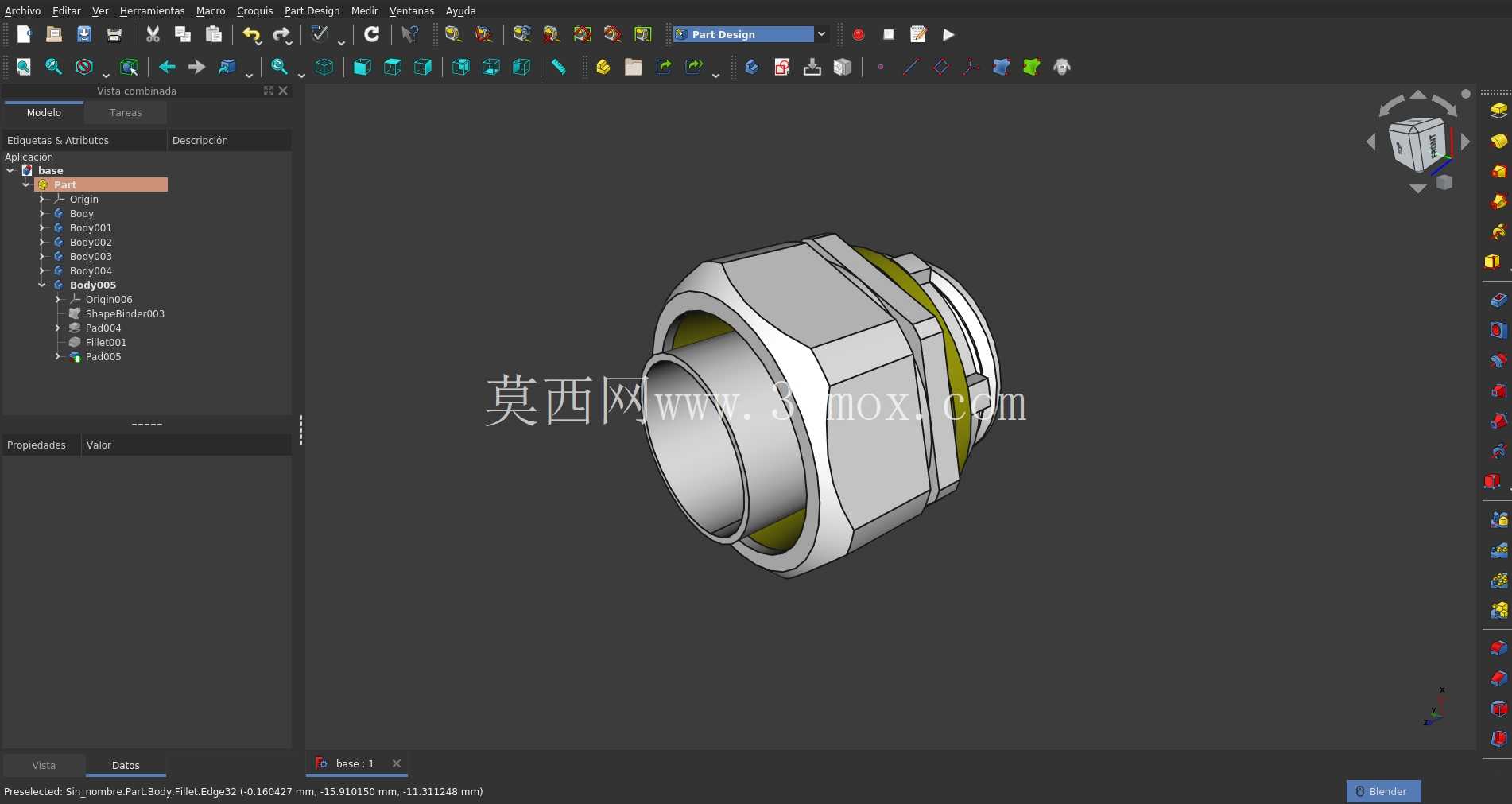

　　在实际选型使用过程中，结构设计人员需要注意，这款接头的密封压紧力和锁紧螺母的拧紧力矩直接相关，建模时已经预设了合理的螺纹旋合长度，现场安装时不需要过度拧紧，当密封环产生明显的径向形变、管路无法被手动拉动时即可达到密封要求，过度拧紧反而会导致密封环被过度挤压产生开裂，缩短接头的使用寿命。另外接头的主体材质采用了常用的金属结构材质，表面做了防锈处理，能够适应常规工业环境下的腐蚀防护要求，在存在强酸碱腐蚀的特殊工况下，只需要替换对应材质的密封环和主体材质即可，整体安装结构不需要做调整。从三维建模的细节来看，这款模型完整还原了接头的所有装配关系，包括六角主体的倒角、密封环的安装槽位、锁紧螺母的防滑纹路、内部的定位台阶尺寸，所有配合面的公差都按照常规机械加工的自由公差做了预留，设计人员在做管路布局设计时，可以直接将这个模型调入装配体中，用来校验管路安装位置的扳手空间、接头和周边零部件的干涉情况，也可以基于这个模型的接口尺寸，配套设计对应的安装面板开孔尺寸、管路端部的裁切长度，减少现场安装时出现的尺寸不匹配问题。

　　很多设计人员在做穿板接头选型时，往往只关注接头的公称通径，忽略了接头的轴向安装尺寸和扳手操作空间，导致后期装配时接头和设备内部的元器件产生干涉，或者扳手无法伸到拧紧位置，不得不重新调整管路布局，这款模型的所有外形尺寸都按照实物1:1还原，能够帮助设计人员在设计阶段就提前规避这类装配问题。同时这款接头的密封结构设计也具备一定的参考价值，楔形压紧的密封方式不需要额外的密封辅料，拆装维护方便，在很多需要经常拆装维护的管路场景中，相比传统的螺纹密封接头能够大幅降低维护时间，也避免了密封胶残留堵塞管路的风险。在液压系统的管路设计中，这类液密接头还能承受一定的管路压力，常规工况下1MPa以内的流体压力都可以实现可靠密封，不需要额外增加密封加固结构，对于低压流体输送系统来说，是兼顾成本和可靠性的优选连接方案。
