19U规格EIA标准木制网络机柜结构

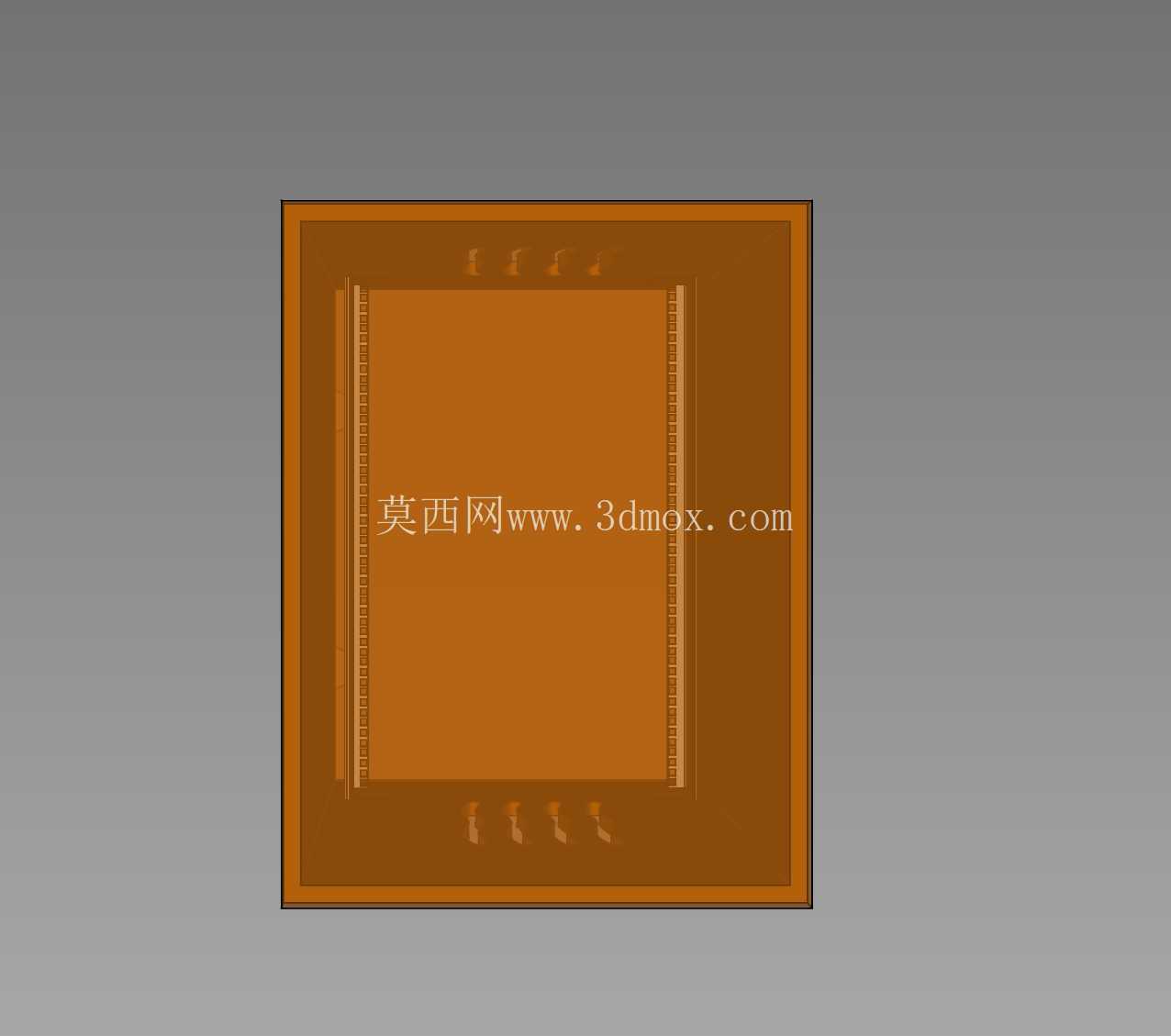

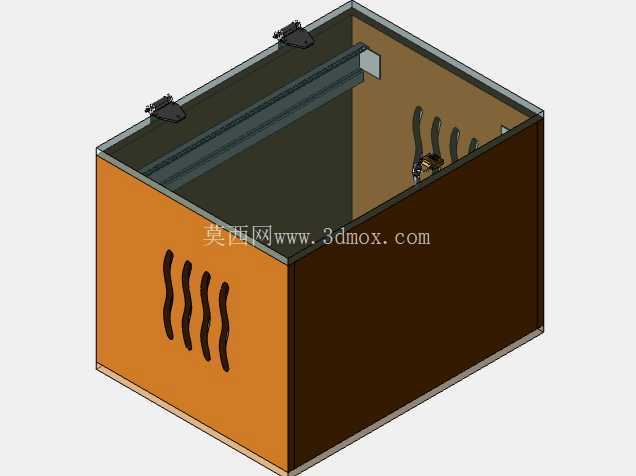

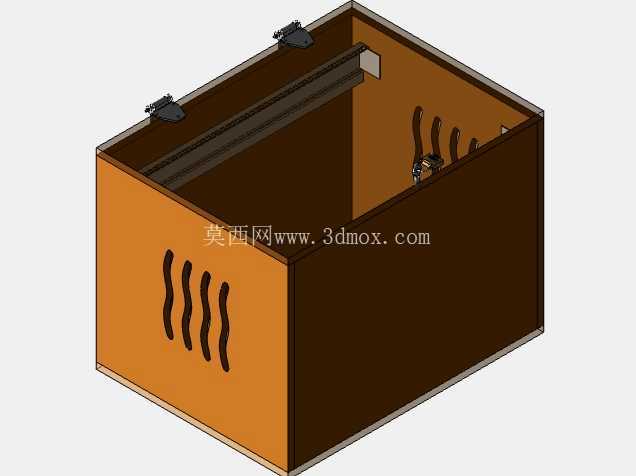

　　在边缘计算节点、小型办公网络部署、工作室局域网搭建这类场景里，常规钢制机柜的重量、成本往往和实际需求不匹配，尤其是非专业机房的零散部署场景，不需要过高的防护等级，反而对部署灵活性、成本控制、现场改造适配性有更高要求，这款木制结构的EIA标准19U机柜就是针对这类场景设计的承载结构。从实际安装边界来看，其完全遵循EIA-310标准19英寸机架的安装孔位规范，19U的有效安装高度对应约840mm的垂直安装空间，可兼容标准19英寸宽度的交换机、机架式服务器、配线架、PDU电源模块等常规网络设备，内部预留的安装导轨为单组配套设计，可直接承托19英寸标准设备的安装耳，不需要额外配置L型托架即可完成设备固定，导轨的安装孔位间距严格匹配标准U位刻度，每1U间隔预留对应固定孔位，安装时可根据设备实际高度灵活调整导轨固定位置，适配不同厚度的网络设备安装需求。

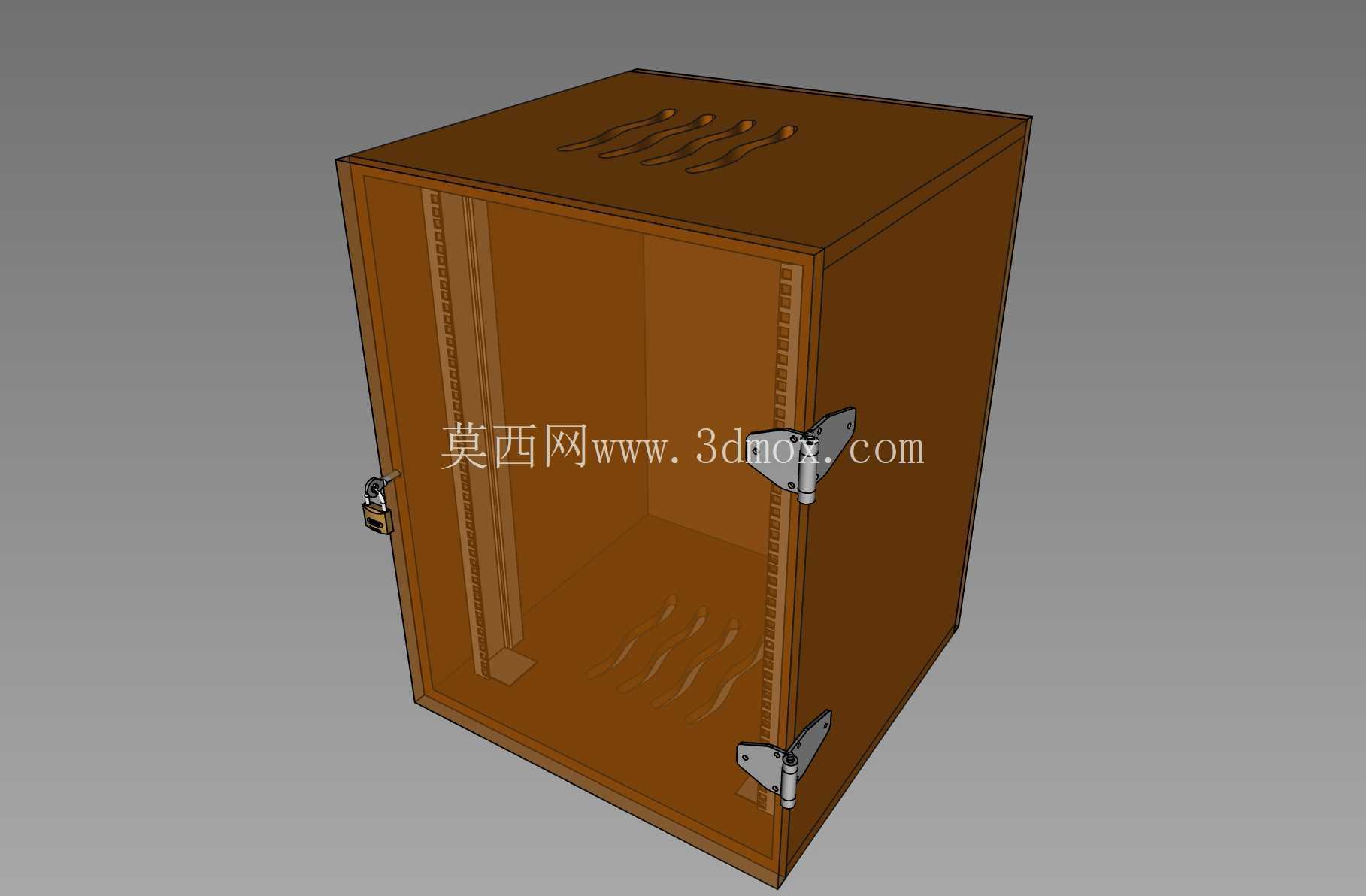

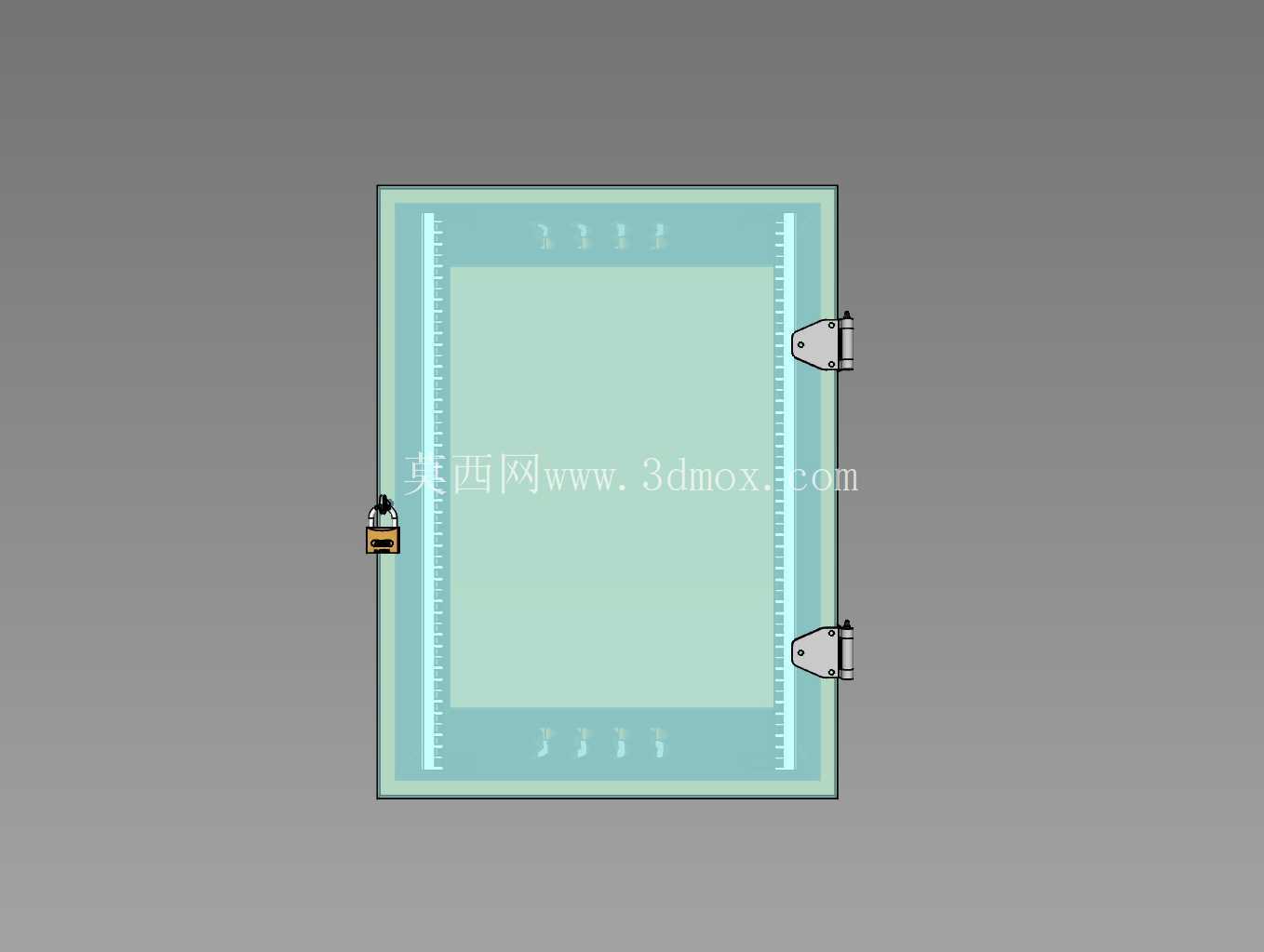

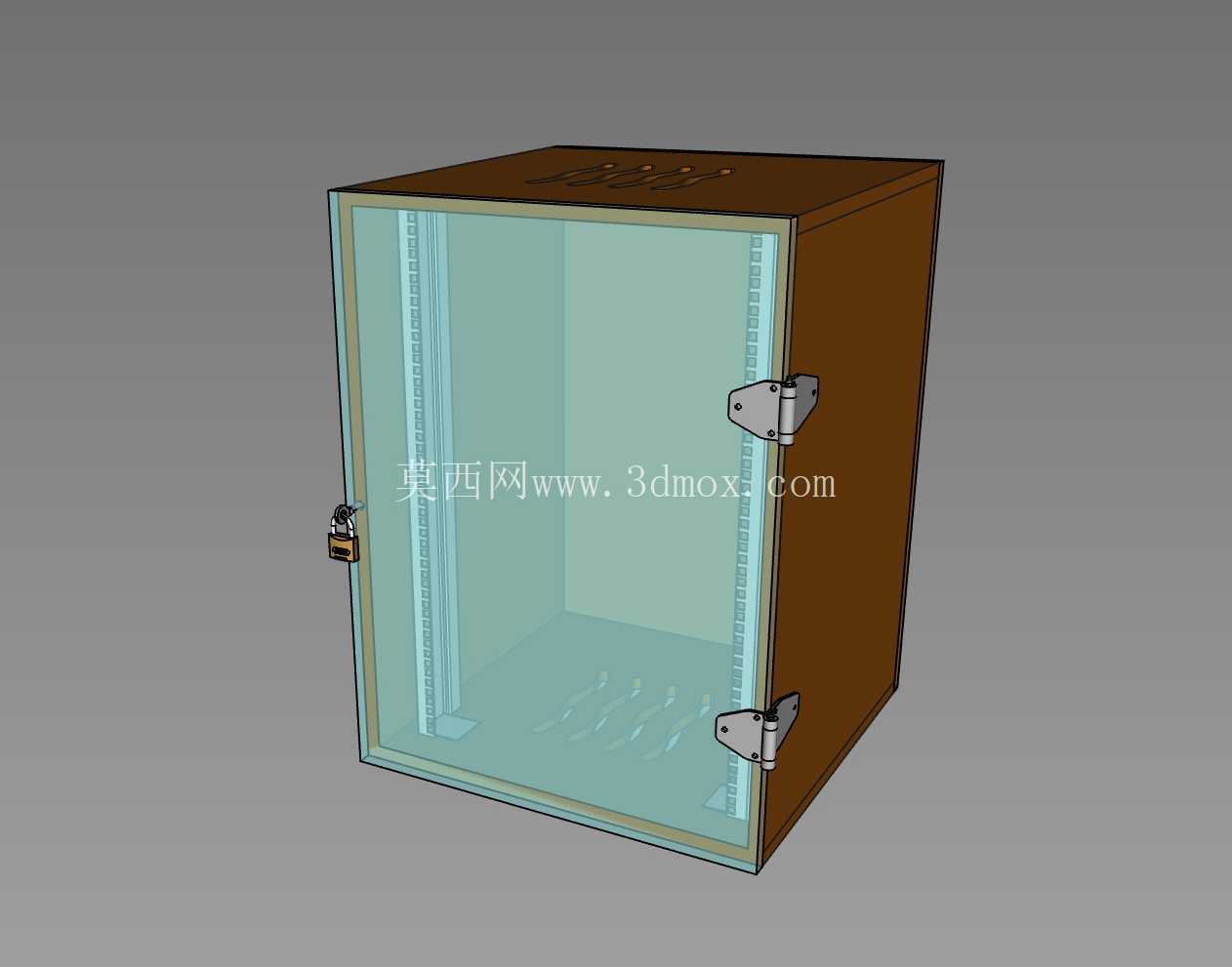

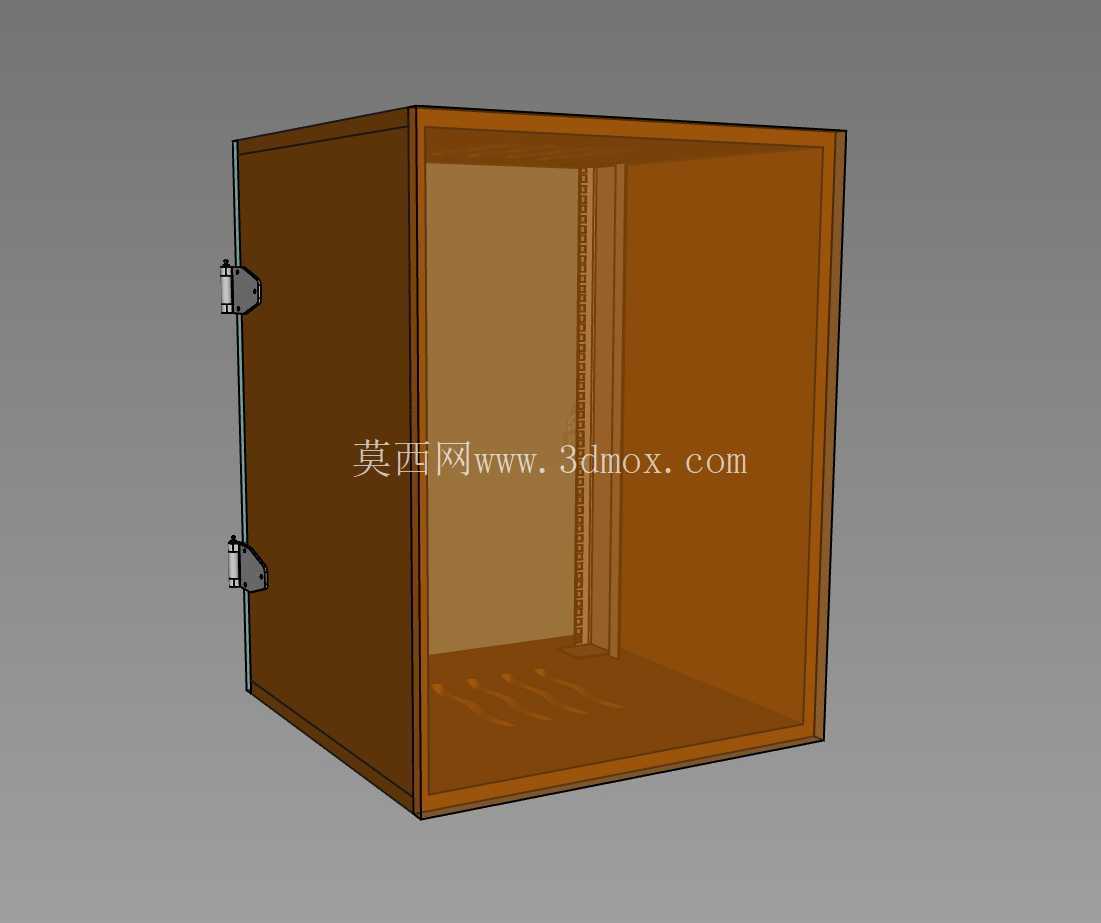

　　结构设计上采用了分体式的门体方案，提供两种前门配置可选，一种是全透明透视前门，日常运维时不需要打开机柜门即可观察内部设备的指示灯运行状态，快速排查端口、电源、运行告警等问题，减少不必要的开门操作；另一种是全木制实心前门，可对内部设备起到物理遮挡作用，适合对设备隐蔽性有要求的部署场景，避免非运维人员随意触碰内部接线与设备。门体与柜体的连接采用外露式金属合页，合页的固定螺丝直接贯穿柜体侧板与门体基材，承重能力优于隐藏式合页，可承受频繁开关门的疲劳载荷，门体配套的锁具为小型柜锁，可实现前门的锁闭管控，避免无关人员随意操作内部设备。柜体主体采用木制板材拼接成型，相比常规冷轧钢板焊接的机柜，整体重量降低60%以上，单人即可完成搬运与就位，不需要额外的吊装或多人配合，对于写字楼办公室、临街门店、小型工作室这类没有货运电梯、通道狭窄的部署场景，搬运就位的难度大幅降低，同时木制基材的切割、打孔改造难度远低于钢制柜体，现场部署时如果需要开孔走网线、电源线，或者加装散热风扇、理线架等附件，使用常规手持工具即可完成改造，不需要专门的金属加工设备，现场适配灵活性极强。

　　从实际使用的功能特性来看，柜体内部的净深度可满足常规1U、2U机架式交换机以及短深度机架式服务器的安装需求，内部两侧的立柱从柜体底部一直延伸到顶部，全程为设备安装提供固定点位，不会出现上部孔位悬空导致的安装强度不足问题。柜体的底座为整板承重结构，设备安装后整体重量通过两侧立柱直接传递到底座板材，再分散到地面，不需要额外配置承重底座即可满足总承重要求，适合放置在普通办公桌面、地面或者简易支架上，不需要对部署位置的地面承重做特殊加固。在边缘计算节点的部署场景中，这类机柜可直接放置在办公区域的角落，木制外观和办公环境的融合度远高于工业感极强的钢制机柜，不会显得突兀，同时透明前门的版本还可以直观展示内部的网络设备状态，运维人员日常巡检时只需要走到机柜前即可观察所有设备的运行灯态，不需要频繁开门检查，降低运维操作对周边办公环境的干扰。

　　设计思路上完全围绕轻量网络部署的核心需求，砍掉了钢制机柜上多余的散热风道、接地铜排、重载承重框架等非必要结构，保留最核心的19英寸标准安装空间、门体锁闭、设备承托功能，在满足标准设备安装兼容性的前提下，最大程度压缩制造成本与自身重量，同时木制结构的加工公差更容易控制，孔位精度可以保证在0.5mm以内，设备安装时不会出现孔位错位导致的安装耳无法对齐的问题。安装边界方面，柜体的外部宽度略大于19英寸标准安装宽度，两侧预留了足够的走线空间，网线、电源线可以沿着柜体侧板内侧布置，不会和安装的设备产生干涉，柜体后部预留了开放式的走线空间，不需要专门的理线板即可完成线缆的绑扎固定，对于线缆数量不多的小型网络场景，理线操作更加便捷。需要注意的是，这类木制机柜的防护等级较低，不适合在潮湿、多粉尘、有腐蚀性气体的工业场景部署，仅适用于室内干燥、温湿度可控的办公或商用环境，其承重能力可满足单台设备重量不超过20kg的安装需求，适合部署接入层交换机、小型路由器、配线架、轻量边缘服务器这类重量不大的网络设备，不适合安装多台大功率服务器或重型UPS设备，选型时需要根据实际搭载的设备总重量确认部署场景的适配性。
