TER型十字限位起重开关三维结构

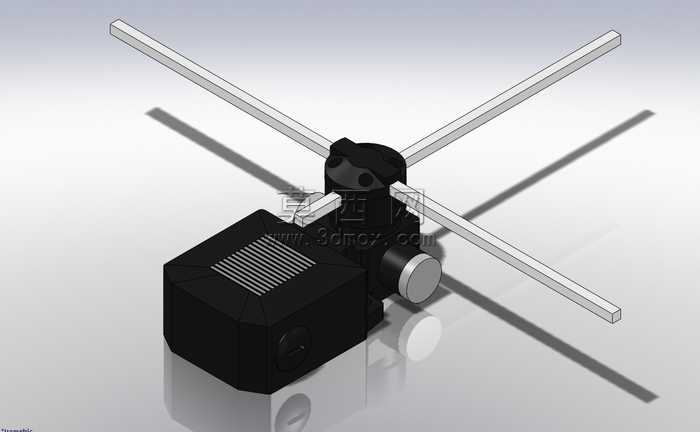

本模型为TER型十字限位开关的三维数字化设计成果，建模阶段以实物测绘尺寸为基准，在SolidWorks环境下采用自底向上的装配建模思路完成全结构搭建。首先针对开关主体的方形壳体进行建模，通过拉伸、切除、圆角等基础特征还原壳体的棱角过渡与表面散热格栅结构，格栅部分采用线性阵列特征实现等距排布，保证结构规整性与实物一致。中部的十字触发转轴组件是模型的核心结构，建模时先完成转轴基座的回转体特征构建，再对四根呈十字正交分布的触发摆杆进行单独建模，摆杆采用长方体拉伸加端部倒角处理，通过同轴心、重合等装配约束与基座完成配合，还原摆杆可绕转轴转动触发的运动逻辑。壳体侧面的旋钮部件采用回转特征加表面滚花纹理的贴图处理，还原实物的操作触感细节。渲染阶段采用工作室级光照环境，添加地面反射效果模拟金属与工程塑料材质的质感差异：壳体部分赋予哑光黑色工程塑料材质，调整粗糙度参数还原磨砂表面的漫反射效果；触发摆杆赋予银白色金属材质，添加轻微反射效果体现金属杆件的光洁质感；侧面旋钮赋予银灰色金属材质，与摆杆材质形成细微的视觉区分。设计过程中重点还原了十字限位开关的正交触发结构特征，四根摆杆分别对应起重设备的上下、前后四个方向的极限位置触发需求，各部件的装配间隙严格参照实物公差设置，既保证模型外观的还原度，也可用于起重设备电气系统的装配干涉校验、原理演示场景。模型整体结构拆分清晰，各零件特征参数化可编辑，可根据不同型号的限位开关尺寸需求快速调整摆杆长度、壳体尺寸等参数，适配不同起重设备的限位安装需求。
