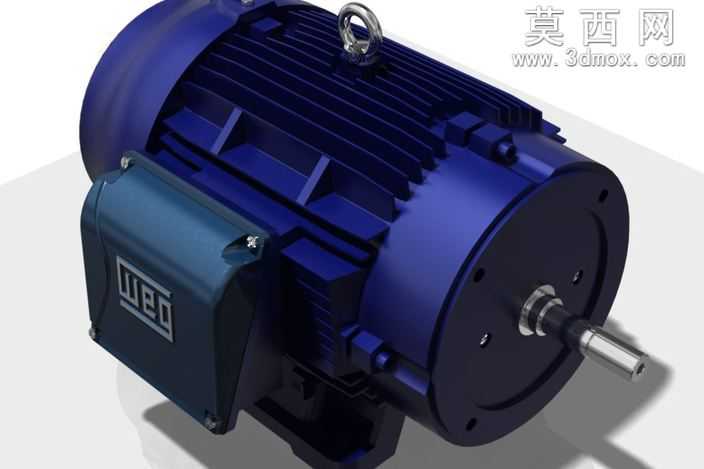

WEG324TS左装电动机三维结构设计

本模型为WEG品牌324TS规格左装式三相异步电动机的三维参数化设计成果，建模过程严格遵循WEG官方量产电机的实际尺寸规范，完整还原了该款电机的全部结构细节。建模阶段采用自顶向下的设计思路，首先搭建电机整体的尺寸基准框架，以输出轴的中心轴线为核心基准，依次完成定子机座、前端盖、后端盖、接线盒、散热筋结构、吊环、底脚安装位的特征搭建，所有配合尺寸均按照工业电机的通用公差标准进行参数约束，保证各部件的装配关系完全符合实际生产要求。材质渲染阶段针对不同部件的实际材质进行了精细化的材质参数调整，机座与端盖部分采用铸铁喷塑的材质表现，调整了金属漆的粗糙度、反光度参数，还原深蓝色工业电机漆面的哑光质感，同时在散热筋的棱边位置添加了轻微的磨损做旧效果，提升模型的真实感；输出轴部分采用调质钢材材质，调整金属高光参数还原机加工表面的金属光泽，轴伸端的键槽、轴肩、中心孔特征均完整还原；接线盒部分单独设置了盒盖、接线端子、密封胶条的材质区分，吊环采用镀锌钢材的亮面金属材质，底脚安装面做了轻微的打磨质感处理，还原铸件安装面的加工特征。结构设计上完整还原了该款左装电机的结构特点，接线盒布置于机座左侧方位，机座外圆周均匀排布轴向散热筋，提升电机运行时的散热面积，顶部设置吊环用于电机的吊装转运，底脚设置长圆形安装孔用于电机的安装固定与中心高调整，前端盖设置凸缘止口可适配法兰安装场景，输出轴端设置油封位、轴承位、键槽等标准传动结构，可直接用于设备装配的干涉检查、传动方案验证。模型完成后进行了全局干涉检查，确保所有部件之间无结构冲突，各转动部件预留了合理的装配间隙，渲染阶段采用三点布光方案，主光突出电机的主体轮廓与散热筋结构，辅光弱化暗部死黑，补光勾勒接线盒与吊环的金属细节，最终呈现的模型可直接用于工业设备的三维装配场景、产品展示动画、教学演示素材等用途，完整展现了工业异步电动机的典型结构特征与设计逻辑。
