14寸150磅级RFSO突面法兰结构

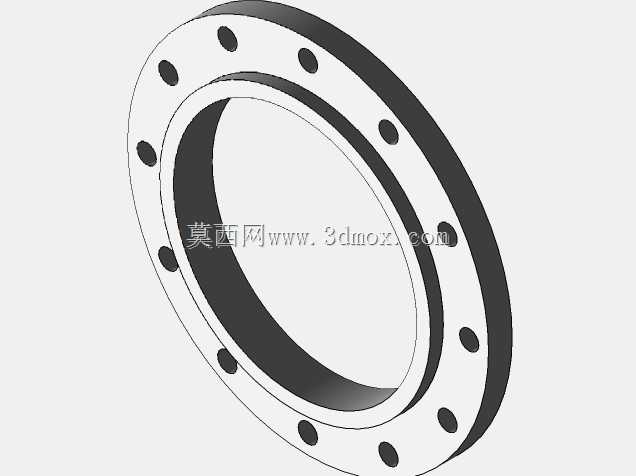

　　从结构设计来看，该法兰采用突面密封面形式，密封面为高出法兰盘本体的环形凸台，安装时配合非金属或金属缠绕垫片，通过螺栓压紧实现密封，这种密封面结构加工难度低、对中容错性好，在中低压工况下密封稳定性优异，是工业管路中最常用的密封面形式之一。法兰盘沿圆周均匀分布螺栓通孔，孔位排布严格匹配对应压力等级的法兰连接尺寸标准，安装时可与同规格的对焊法兰、平焊法兰、阀门法兰端直接对接，无需额外调整孔位，适配常规六角头螺栓的穿装与紧固作业。法兰内孔尺寸与14英寸公称通径的钢管外径匹配，可采用平焊或对焊的方式与管路连接，焊接时需保证法兰端面与管路轴线的垂直度偏差在允许范围内，避免安装后出现密封面偏斜导致的泄漏问题。在石油炼化、化工生产、市政给排水、长输管线等涉及承压流体输送的场景中，法兰是管路系统里实现管段对接、设备与管路连接、阀门等管路附件安装的核心承压连接件，其结构合理性直接决定整个管路系统的密封可靠性与承压安全边界。这款14英寸公称通径、150磅级压力等级的RFSO突面法兰，是中低压管路系统中应用极为广泛的连接部件，适配公称压力150磅级对应的常温下约2.0MPa承压工况，可用于输送水、蒸汽、油品、常规腐蚀性化工介质等多种流体的管路对接场景。

　　从安装边界来看，该法兰的外径尺寸、螺栓孔中心圆直径、螺栓孔数量与孔径、密封面外径与凸台高度均严格遵循压力容器相关设计手册的尺寸规范，选型时无需额外校核连接尺寸，可直接与同压力等级、同通径的标准管路附件互换，大幅降低现场安装的适配成本。在实际工程应用中，这类法兰常安装在泵组进出口、压力容器接管端、管路分段对接处、阀门与管路的连接位置，日常运维中可通过拆卸螺栓实现管路段的快速拆解，方便管路内部清理、设备检修与部件更换，相较于焊接式的不可拆连接，法兰连接的可拆性让管路系统的运维效率大幅提升。

　　设计这类法兰时，首先要明确对应工况的压力等级、介质腐蚀性、工作温度范围，以此选择适配的法兰材质，常规水、蒸汽工况可选用普通碳素钢，有腐蚀性介质的场景则需选用不锈钢或合金钢材质；其次要严格控制螺栓孔的位置度公差，若孔位偏差超出允许范围，现场安装时会出现螺栓无法穿装、强行紧固后密封面压合不均的问题，极易引发运行中的泄漏事故；密封面的表面粗糙度也需要严格控制，突面密封面的粗糙度一般需达到Ra3.2-6.3μm，过于粗糙会导致垫片压合后存在微观间隙，过于光滑则会让垫片与密封面的摩擦力不足，承压时容易出现垫片滑移失效。

　　在三维建模过程中，这类标准法兰的建模需要严格对应尺寸规范，先绘制法兰盘的截面轮廓，通过旋转特征生成法兰本体，再按照圆周阵列的方式生成均布的螺栓通孔，最后加工出突面密封面的凸台结构，建模时需注意各尺寸的公差配合要求，尤其是密封面的平面度公差，模型中可适当标注关键安装尺寸，方便后续出工程图时直接调用。现场安装作业时，法兰紧固需采用对角分次紧固的方式，避免单次单侧紧固导致法兰面偏斜，垫片需居中放置在密封面之间，不得出现偏置，紧固完成后需进行水压试验，检查密封面是否存在渗漏，确认无泄漏后方可投入运行。对于长期运行的管路系统，还需定期检查法兰连接位置的螺栓预紧力，若出现介质温度波动较大的工况，螺栓可能出现应力松弛，需及时进行二次紧固，避免密封失效。
