三吨载重移动门式起重吊架结构设计

　　这款三吨级移动门式起重吊架，核心面向车间内零散点位的重型工件吊装转运场景，在机加工车间的工序间工件转序、设备维修间的重型零部件拆装、仓储区域的重型物料堆垛移位场景中适配性极强，区别于固定安装的天车设备，它不需要提前铺设运行轨道，也不需要对厂房顶部结构做承重改造，对于层高不足、未预装天车的中小型加工车间，或是需要临时增设吊装点位的作业区域，能够快速补全吊装作业能力，填补固定起重设备覆盖不到的作业盲区。

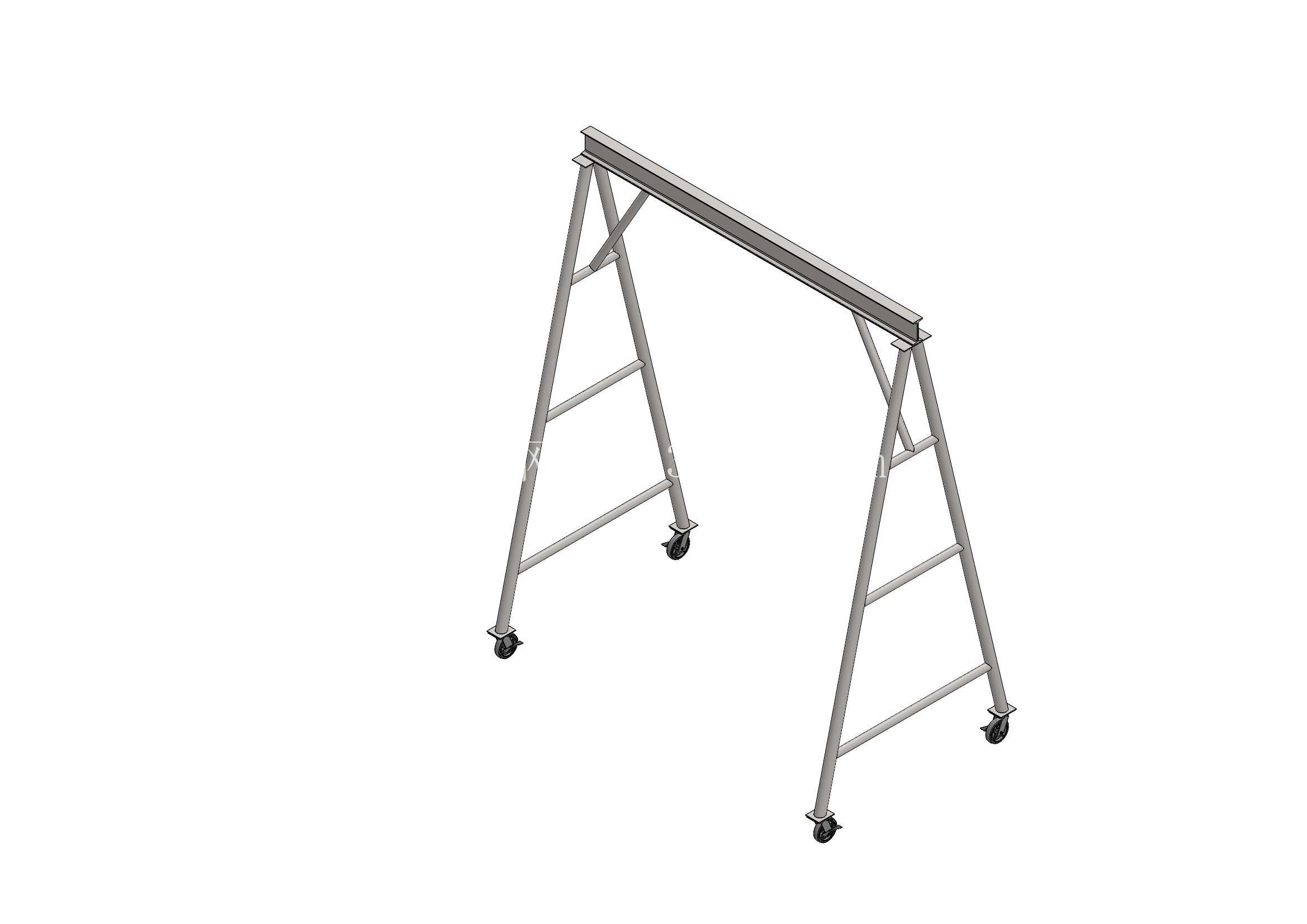

　　从结构设计逻辑来看，整体采用对称式A形支腿搭配顶部主梁的框架结构，这种构型的核心优势在于侧向稳定性优异，支腿从底部脚轮安装位向上逐步收窄至主梁连接端，形成稳定的三角受力结构，当吊点在主梁跨度范围内偏移时，支腿能够将竖向载荷均匀分散到四个底部支撑点，避免单侧支腿受力过载出现失稳风险。支腿中段设置多道横向连接杆件，一方面是强化支腿自身的抗扭刚度，避免支腿在承受侧向载荷时出现弯折变形，另一方面也可作为临时攀爬梯具使用，方便作业人员对顶部主梁上的电动葫芦或手动葫芦进行安装、调试与日常维护，不需要额外搭配登高梯具，提升现场作业的便捷性。

　　底部四个支撑点位均配置带锁止功能的工业脚轮，单轮额定载荷覆盖整体承重冗余需求，在非作业状态下，作业人员可通过人力推动整体结构在平整的车间水泥地面、环氧地坪上灵活移动，调整作业点位；当到达指定吊装位置后，踩下脚轮的锁止结构即可固定整体位置，避免吊装过程中架体出现滑移。部分同类型结构会在支腿底部增设可伸缩的支撑螺杆，在重载吊装时将螺杆旋下接触地面，分担脚轮承受的竖向载荷，同时进一步增大架体与地面的接触摩擦力，提升重载作业时的稳定性，这款结构的支腿底部预留了对应的安装接口，可根据实际作业需求选配加装。

　　顶部主梁采用标准型钢加工而成，截面选型经过承重载荷校核，三吨额定载荷下主梁的最大挠度控制在工程允许范围内，避免吊装作业时主梁出现过大下弯变形影响吊装精度，甚至引发结构失效风险。主梁上预留了葫芦运行的轨道安装面，可适配手动手拉葫芦或是环链电动葫芦的安装，葫芦可沿主梁长度方向横向移动，覆盖主梁跨度内的所有吊装点位，满足不同位置的工件吊装需求。主梁与两侧支腿的连接节点采用高强度螺栓连接，既保证连接强度满足重载受力要求，也可在需要长途转运时拆解为独立部件，降低运输体积，转运到作业现场后可快速组装投入使用。

　　从安装边界与尺寸适配角度来看，整体架体的净空高度设计充分考虑常规机加工件、工业设备部件的吊装高度需求，底部支腿的跨距设置兼顾稳定性与作业空间，跨距内部留有足够的作业区域，可容纳标准尺寸的物料托盘、小型设备机架在架体内部通行，不会因为支腿间距过窄影响吊装作业的操作空间。整体结构的外形尺寸适配常规车间的通道宽度，可顺利通过车间内的标准防火门、设备间通道，不需要对车间现有通道进行拓宽改造，移动转场时的通行适配性较强。

　　在实际使用过程中，这款移动吊架可承担的作业范畴十分广泛，比如机加工车间内，将重型毛坯件从物料托盘吊装到机床工作台面，或是将加工完成的重型工件从机床上吊装下来转运到检验区域、仓储区域；在设备维修作业中，可用来吊装拆卸下来的重型电机、减速机、机床主轴等部件，不需要调用大型吊装设备，降低维修作业的成本与准备周期；在仓储区域，可用来完成重型模具、工装夹具的上下架作业，配合托盘完成重型物料的短距离移位。相较于固定安装的起重设备，它的投入成本更低，部署灵活度更高，不需要复杂的安装调试流程，到场即可快速投入使用，对于产能灵活调整、作业点位不固定的生产场景，能够大幅提升重型物料的流转效率，降低人工搬运重型工件的劳动强度，同时减少人工搬运过程中可能出现的工件磕碰、人员砸伤等安全风险。

　　结构设计过程中，所有受力节点均做了应力集中优化，比如支腿与主梁的连接位置增设加强筋板，避免直角焊接位置出现应力集中导致长期使用后出现焊缝开裂；脚轮与支腿的连接位置采用加厚安装板，分散脚轮传递的局部载荷，避免支腿底部出现局部变形。整体结构的焊接工艺采用连续满焊，所有外露焊缝均做打磨处理，避免出现应力缺口，同时表面做防锈涂装处理，适应车间内可能存在的油污、潮湿环境，延长结构的整体使用寿命。
