建筑施工用螺旋搅拌动力总成结构

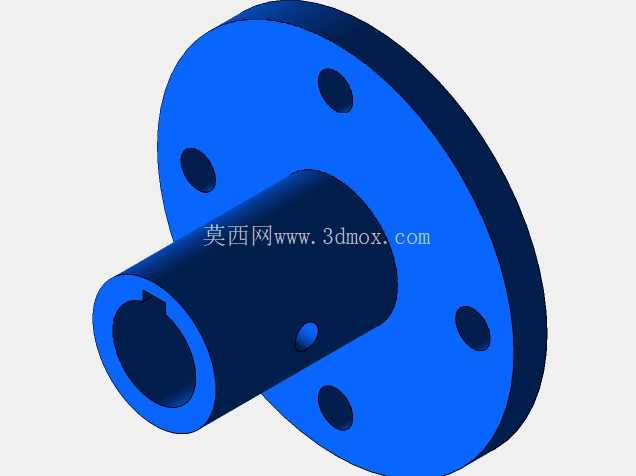

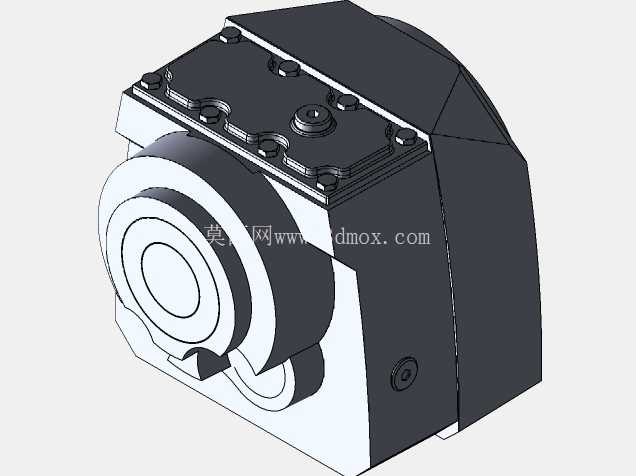

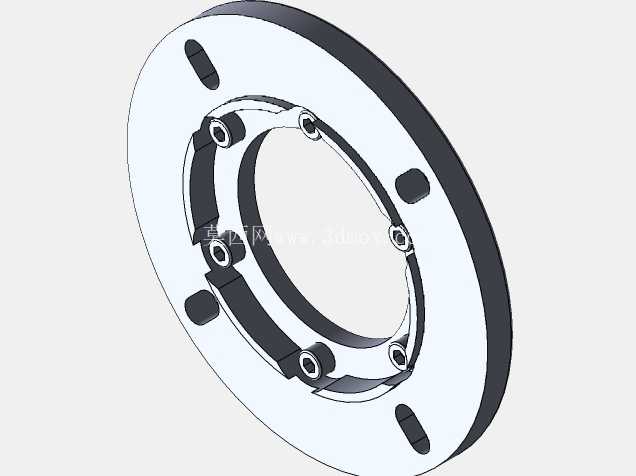

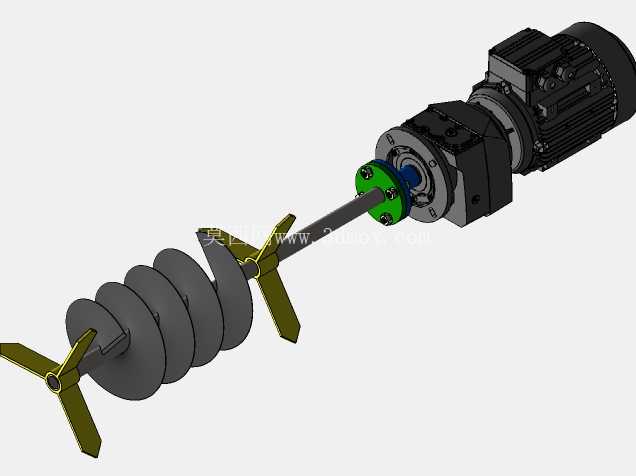

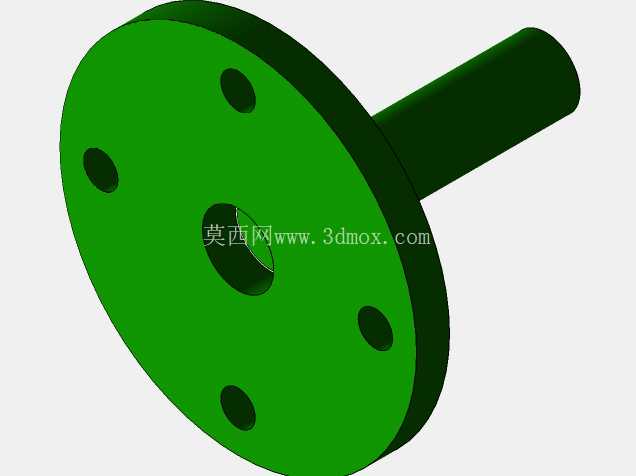

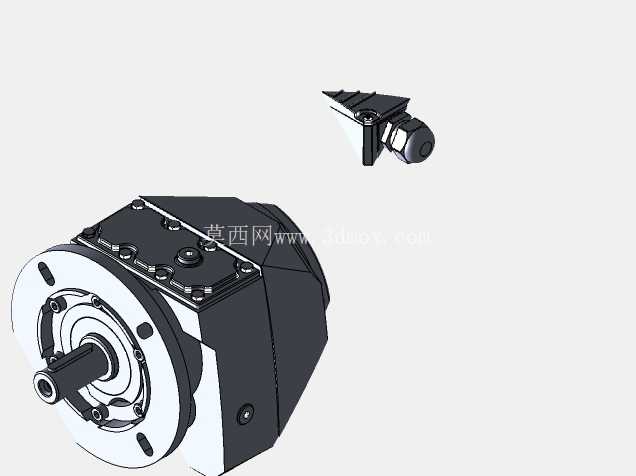

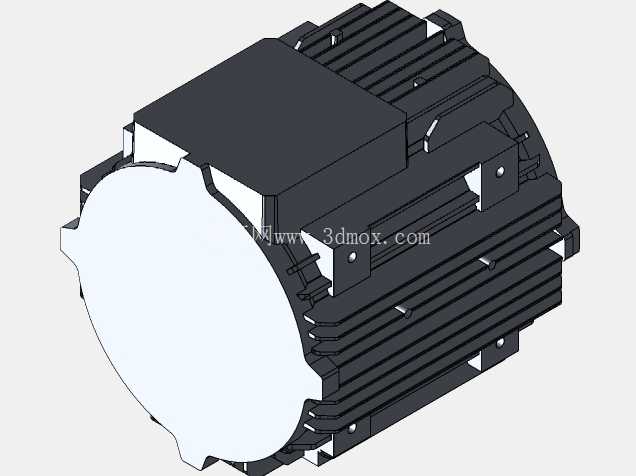

　　这套搅拌结构主要面向建筑施工现场的散料混合工况，适配水泥、砂浆、细石混凝土这类常见建筑拌合料的连续搅拌作业，也可拓展用于干粉建材、颗粒状外加剂的预混工序，在中小型搅拌站、现场浇筑配套搅拌设备、预制构件厂的配料工位都能匹配对应的安装需求。从结构布局来看，动力端采用卧式安装的驱动单元直连减速模块，省去了额外的皮带传动或者链传动结构，能有效压缩整机的轴向安装尺寸，避免传动环节的功率损耗，也减少了后期运维过程中传动件的更换频次。减速模块的输出端通过法兰盘直接对接搅拌主轴，法兰连接位置设置了周向均布的紧固螺栓，配合止口定位保证主轴与减速输出轴的同轴度，避免高速运转时出现轴系跳动，降低密封件的磨损速率。

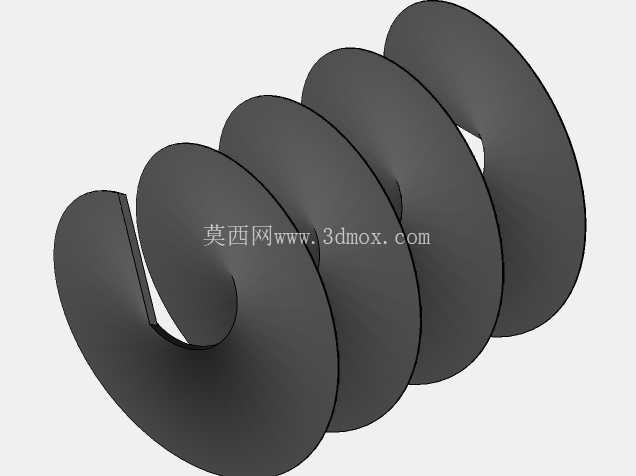

　　搅拌轴的工作段采用分段式功能设计，靠近动力端的位置设置了两组十字形桨叶，桨叶采用倾斜角度安装，旋转过程中既能推动物料向远端输送，也能对靠近端盖位置的沉积物料进行扰流，避免物料在腔体端部堆积结块；轴段中段到远端布置了连续的螺旋绞龙叶片，叶片螺距沿物料输送方向保持恒定，能在旋转过程中形成稳定的物料推送流，同时配合桨叶的扰流作用，让不同粒径、不同密度的拌合料在腔体内完成充分的剪切、混合，不会出现水泥抱团、骨料沉底的混合不均问题。

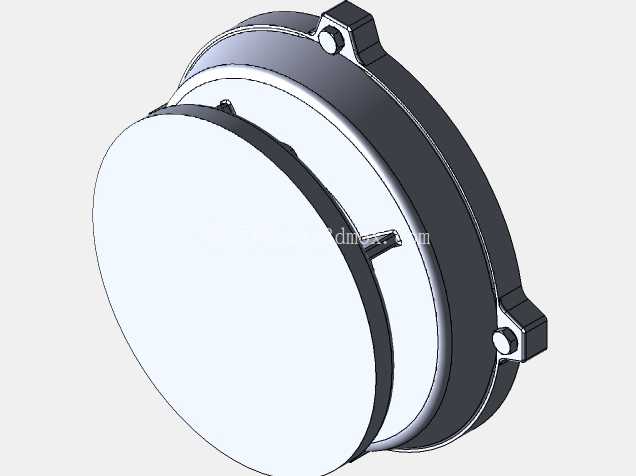

　　在安装边界设计上，动力端的法兰安装面预留了标准的螺栓孔位，可直接适配常见的搅拌腔体端盖安装尺寸，不需要额外加工转接板；搅拌轴的悬伸长度根据常规搅拌腔体的深度做了匹配，轴端没有设置额外的支撑结构，依靠减速模块内部的轴承组完成悬臂支撑，简化了腔体内部的结构设计，也避免了腔体内支撑件容易被物料磨损、卡滞的问题。设计过程中针对搅拌工况的负载特性做了结构强化，搅拌轴采用实心圆钢加工，螺旋叶片与主轴之间采用满焊连接，桨叶与轴的连接位置增加了三角加强筋，能承受大粒径骨料搅拌过程中的冲击载荷，不会出现叶片变形、焊缝开裂的问题。

　　密封结构集成在减速模块的输出端法兰位置，采用接触式骨架油封配合防尘圈的组合结构，能阻挡搅拌过程中的水泥浆、粉尘进入减速箱体内部，保护内部齿轮与轴承的润滑环境，延长设备的连续工作时长。在实际作业过程中，这套结构的搅拌转速经过减速模块的减速后维持在适合拌合料混合的区间，既不会因为转速过高导致物料离心贴壁，也不会因为转速过低导致混合效率不足，螺旋推送与桨叶扰流的组合结构，能让物料在腔体内同时完成轴向输送与径向混合，单次搅拌循环的混合均匀度能满足建筑施工的建材性能要求，不需要额外延长搅拌时间。针对不同的物料特性，桨叶的倾斜角度、螺旋叶片的螺距都可以在基础结构上做参数调整，比如针对粘度更高的砂浆物料，可以适当加大桨叶的倾斜角度提升扰流强度，针对流动性更好的干粉物料，可以适当加大螺距提升输送效率，整体结构的模块化程度较高，核心的动力与减速单元可以通用，只需要更换工作段的轴组就能适配不同的搅拌工况。
