工业仓储用网格金属周转料箱结构设计

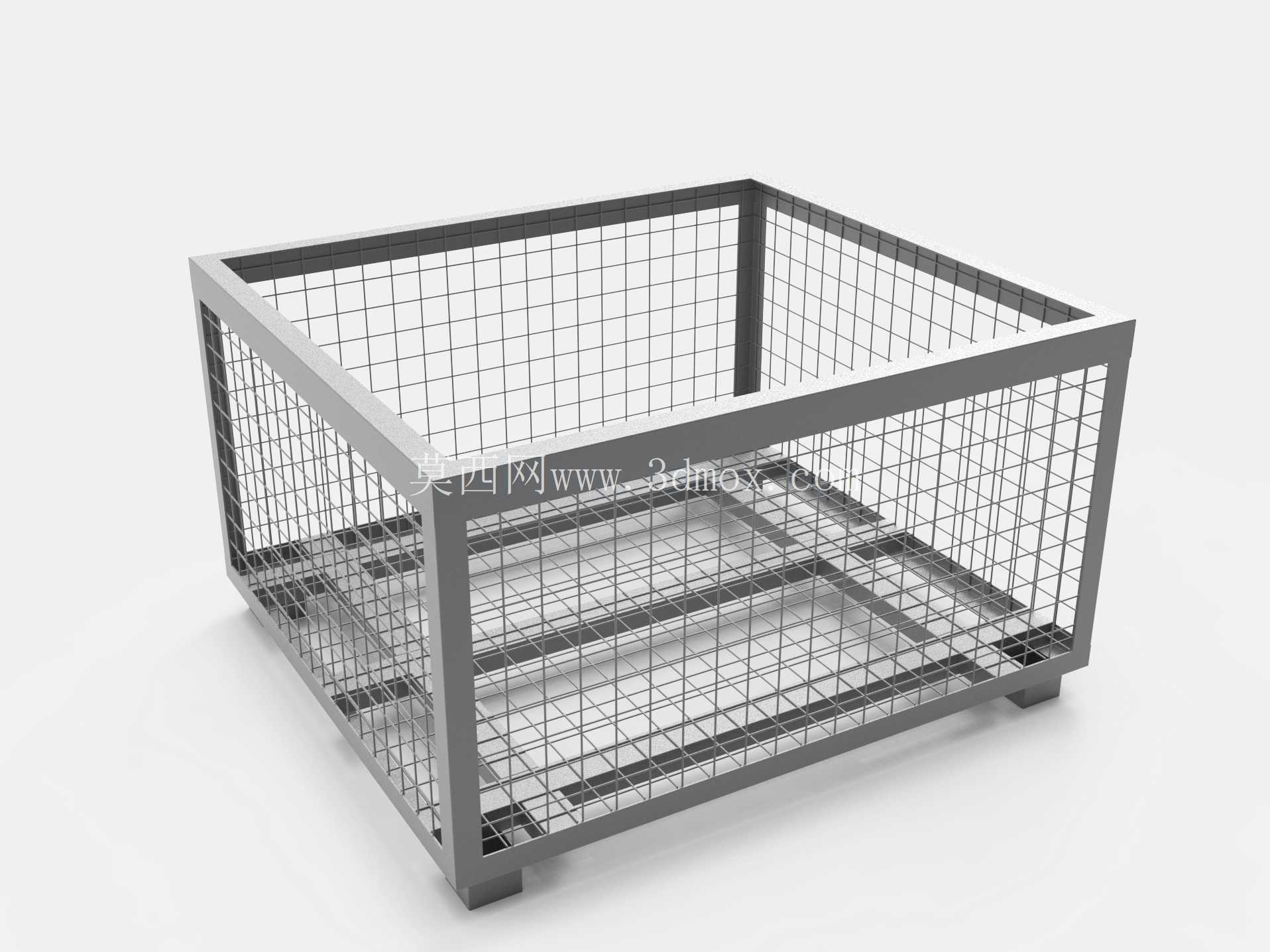

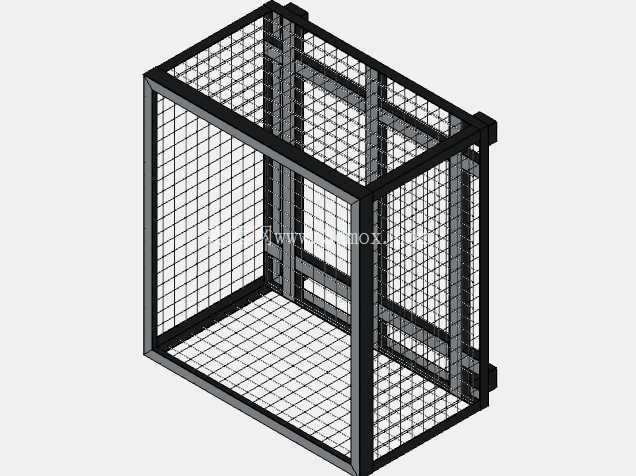

　　这款网格结构金属料箱，主要面向生产车间工序间物料周转、仓储环节散件规整存放、物流运输单元化集装场景设计，在机械加工车间、汽配零部件仓储、电商仓配中心的散件分拣环节都有广泛适配性，可替代传统木质周转箱、塑料周转箱应对重载、高频周转、恶劣存放环境的使用需求。从功能特性来看，整体采用方管焊接框架搭配钢丝网格围蔽的结构，底部设置四个凸起支撑脚，可满足叉车叉取作业、多层堆叠码放的使用要求，网格围蔽结构既可以保证内部存放物料的可视性，方便仓管人员快速清点物料、排查混料问题，也能大幅降低整体自重，减少无效载荷消耗，同时镂空结构不会积存铁屑、切削液、灰尘等杂物，适配机加工车间带切削液工件的临时周转需求，不会出现积液锈蚀箱体的问题。

　　设计过程中优先考虑了结构受力的合理性，底部框架采用加厚方管做纵横交叉的加强筋布局，承载区域的受力点直接与底部支撑脚传力路径对齐，避免满载状态下底部出现下凹变形；四周围网的钢丝采用交错焊接工艺，与周边框架的连接点采用满焊处理，避免周转过程中受到侧向撞击时出现网片开焊脱落的问题；顶部边框做了折边包边处理，既可以提升箱体上口的结构强度，也能避免尖锐边角划伤作业人员。边角位置做了圆弧过渡处理，没有突出的尖锐焊瘤，适配车间内人工辅助搬运的作业场景，减少磕碰伤害风险。

　　从安装与使用边界来看，箱体的支撑脚高度预留了标准手动液压叉车、电动堆高车的叉齿进入空间，无需额外配置托盘即可直接完成叉取转运作业，支撑脚的定位尺寸匹配常规仓储笼的堆叠定位要求，空载状态下可以互相套叠存放，减少仓储空间占用，满载状态下堆叠时上层箱体的支撑脚可以嵌入下层箱体的上口边框内，避免堆叠滑移倾倒。围网的网格尺寸经过匹配设计，可防止常规尺寸的机加工零件、标准件、冲压件从网孔漏出，同时不会因为网格过密导致自重过大、成本升高。箱体底部的支撑脚采用耐磨钢材焊接，接触地面的位置做了加宽处理，避免长期放置在硬化地面上出现局部压强过大压坏地坪的问题，同时也能减少叉车叉取对位不准时对箱体底部的撞击损伤。

　　在实际工况适配中，这款金属料箱可配合车间的悬挂输送线、自动化立体库使用，箱体的外形尺寸符合标准单元化载具的尺寸模数，可直接适配自动化立库的货位尺寸、输送线的宽度要求，无需额外定制载具。针对不同的存放需求，围网的网格密度可根据存放物料的最小尺寸做调整，框架的方管壁厚可根据额定承载重量做匹配选型，表面处理可采用喷塑、镀锌等不同工艺，适配潮湿环境、无尘车间等不同场景的使用要求。结构设计过程中规避了传统焊接料箱容易出现的应力集中问题，在框架的直角连接处设置了三角形加强筋，提升满载状态下的抗扭转变形能力，长期周转使用不会出现框架开焊、变形的问题，使用寿命远高于普通塑料周转箱与木质包装箱，可反复循环使用，降低长期的载具投入成本。
