BT40锥度机床主轴刀柄三维结构设计

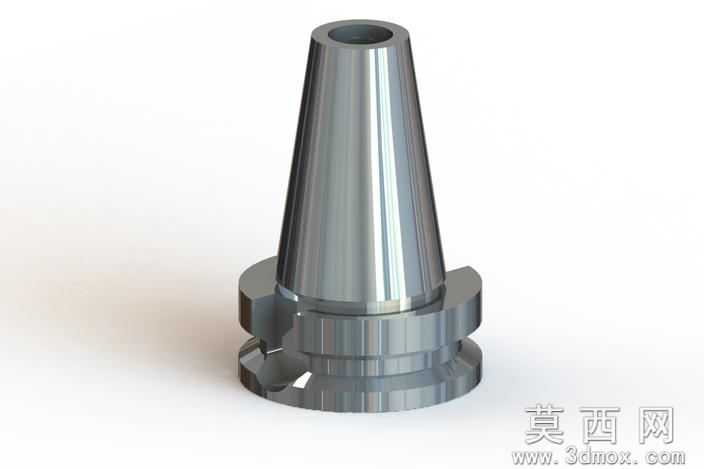

本模型为BT40标准锥度机床主轴刀柄，采用三维参数化建模方式完成全结构构建，建模过程严格遵循BT刀柄的通用工业标准尺寸规范，对锥面角度、法兰定位尺寸、键槽卡位结构、内孔通径等核心参数做了精准还原。模型整体采用回转体加侧边卡位的复合结构，主体锥段为7:24标准锥度，建模时通过旋转特征生成主体轮廓，再通过拉伸切除特征完成法兰端的驱动键槽、定位卡槽结构，底部法兰盘的环形凸台、倒角细节均做了精细化处理，内孔的同轴度、各端面的垂直度公差在建模阶段通过基准约束完成匹配。渲染阶段采用金属合金钢材质，调整材质的反射率、粗糙度参数还原淬火后精磨加工的金属表面质感，添加环境光遮蔽效果突出锥面与法兰衔接处的结构层次，光影渲染下可清晰呈现刀柄各段的直径变化、卡槽的深度轮廓。设计思路围绕机床主轴与刀具的连接刚性需求展开，锥面结构保证与主轴锥孔的贴合定位精度，法兰端的双侧卡槽用于配合主轴的驱动键传递切削扭矩，中心内孔用于安装拉钉实现主轴的拉紧固定，整体结构兼顾定位精度、扭矩传递、装拆便捷性三大核心需求，模型可用于数控加工实训教学、机床附件结构演示、工装设计参考等场景，各特征均为可编辑参数，可根据不同加工需求调整尺寸衍生不同规格的同系列刀柄模型。
