立式圆筒形燃煤热水烘烤加热炉结构

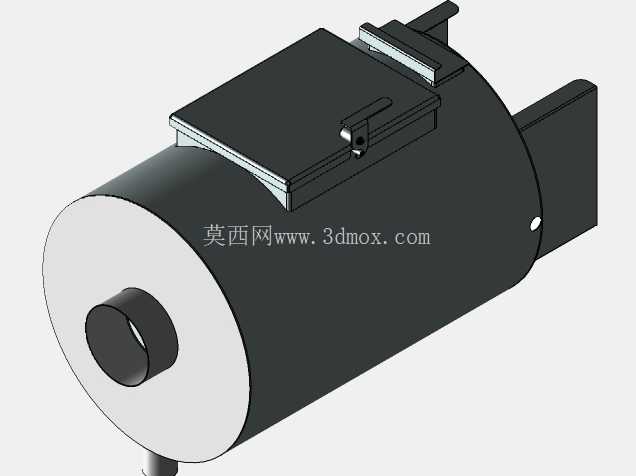

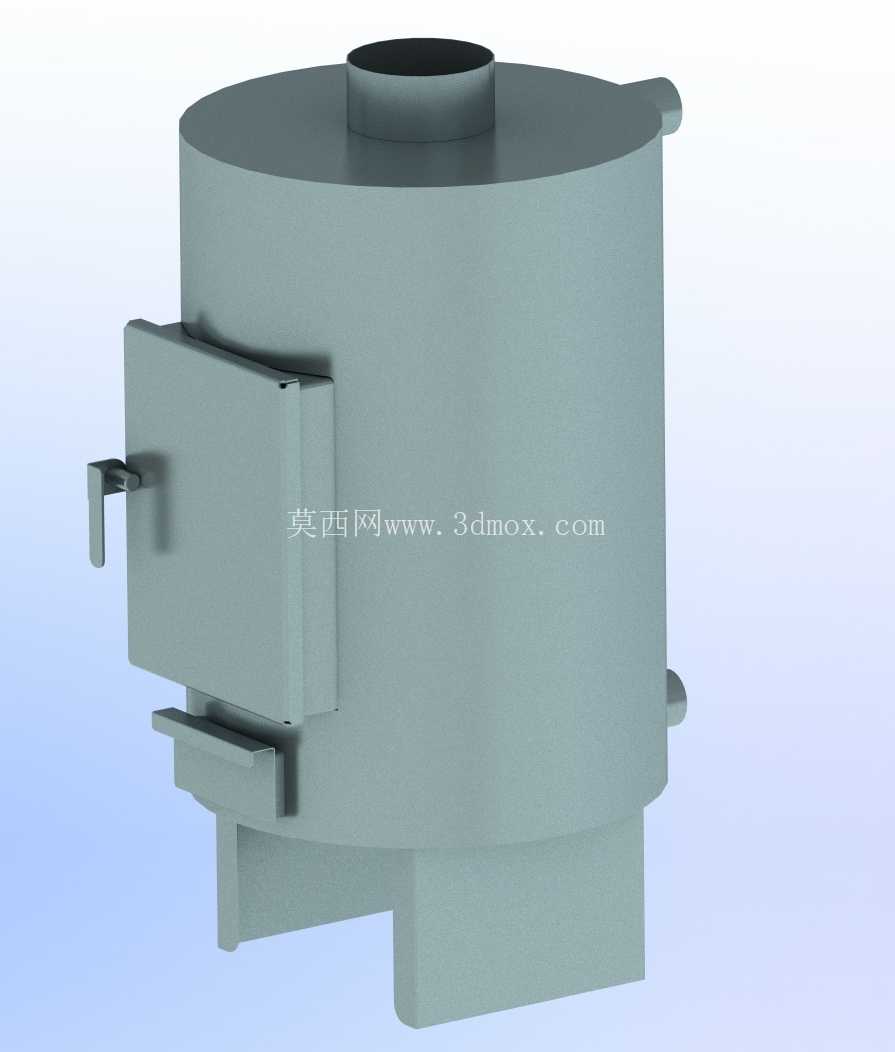

　　该立式圆筒形加热炉主要面向小型作坊、野外临时作业点的流体加热与物料烘烤场景，可直接对炉体夹套内的水体进行加热，同时炉腔内部可放置待烘烤的工件、农产品或小型零部件，满足小规模供热与烘烤的双重需求，无需额外配置独立的换热容器，整体集成度较高，适合场地受限、供热规模不大的使用场景。从结构设计来看，整体采用立式圆筒布局，顶部设置烟气出口，可直接对接外接排烟管道，将燃烧产生的烟气导出作业区域，避免作业空间内烟气积聚；炉体侧面设置侧开式加料炉门，炉门配备锁扣结构，关闭后可实现炉腔的密闭，减少热量从炉门位置散失，同时炉门下方设置灰斗承接结构，燃烧产生的炉灰可直接落入下部灰腔，清灰操作无需打开主炉门，降低日常维护的操作难度。

　　炉体底部设置支撑脚结构，将整个炉体抬离安装地面，避免炉体底部高温直接传导至安装基面，减少对地面的耐热要求，同时底部预留的空间也可改善炉底的通风条件，辅助燃煤的充分燃烧，提升燃料的利用效率。炉体侧面设置的两个对称凸耳结构，可作为吊装点位，在设备转运、就位安装时，直接通过吊具连接凸耳即可完成整体吊装，无需额外焊接临时吊点，避免对炉体外壳造成焊接变形损伤。在功能设计上，炉体的夹套层为储水空间，水体环绕内部燃烧腔布置，燃烧产生的热量可通过炉腔壁面直接传递给夹套内的水体，换热路径短，热损失较小，加热后的水体可通过夹套预留的外接管路接口引出，满足日常热水取用或者小规模采暖的需求；内部燃烧腔同时预留烘烤空间，在不需要大量热水时，可在炉腔内放置待烘烤物料，利用燃烧余热完成烘烤作业，实现一炉两用，提升设备的利用率。

　　安装边界方面，该设备整体为立式结构，占地投影为圆形，安装时仅需保证地面平整，具备足够的承重能力即可，无需额外浇筑复杂的设备基础；炉体与周边可燃物的安全距离需满足小型燃煤炉的防火规范要求，顶部排烟管需伸出室外并设置防雨帽，避免雨水进入炉腔造成内壁腐蚀；侧开炉门的开启方向需预留足够的操作空间，保证加料、清灰操作时无周边构件干涉，炉门前方的操作区域需避免堆放易燃物料，防止加料时火星引燃周边物品。

　　结构建模过程中，对炉壁的厚度、炉门的密封配合面、锁扣的转动行程都做了完整的还原，夹套层的水流空间、内部燃烧腔的容积比例都按照实际小型燃煤炉的常用参数设置，支撑脚的高度、排烟口的直径也匹配常规外接管路的尺寸标准，可直接用于小型加热炉的结构参考、教学演示或者改装设计的基础模型，建模时对焊接拼接的位置做了简化处理，保留了核心的结构特征，去掉了不必要的小倒角、焊缝细节，保证模型的通用性，方便后续根据实际使用需求调整局部尺寸、增加外接接口或者改动内部衬层结构。
