多孔定位柔性焊接作业平台结构

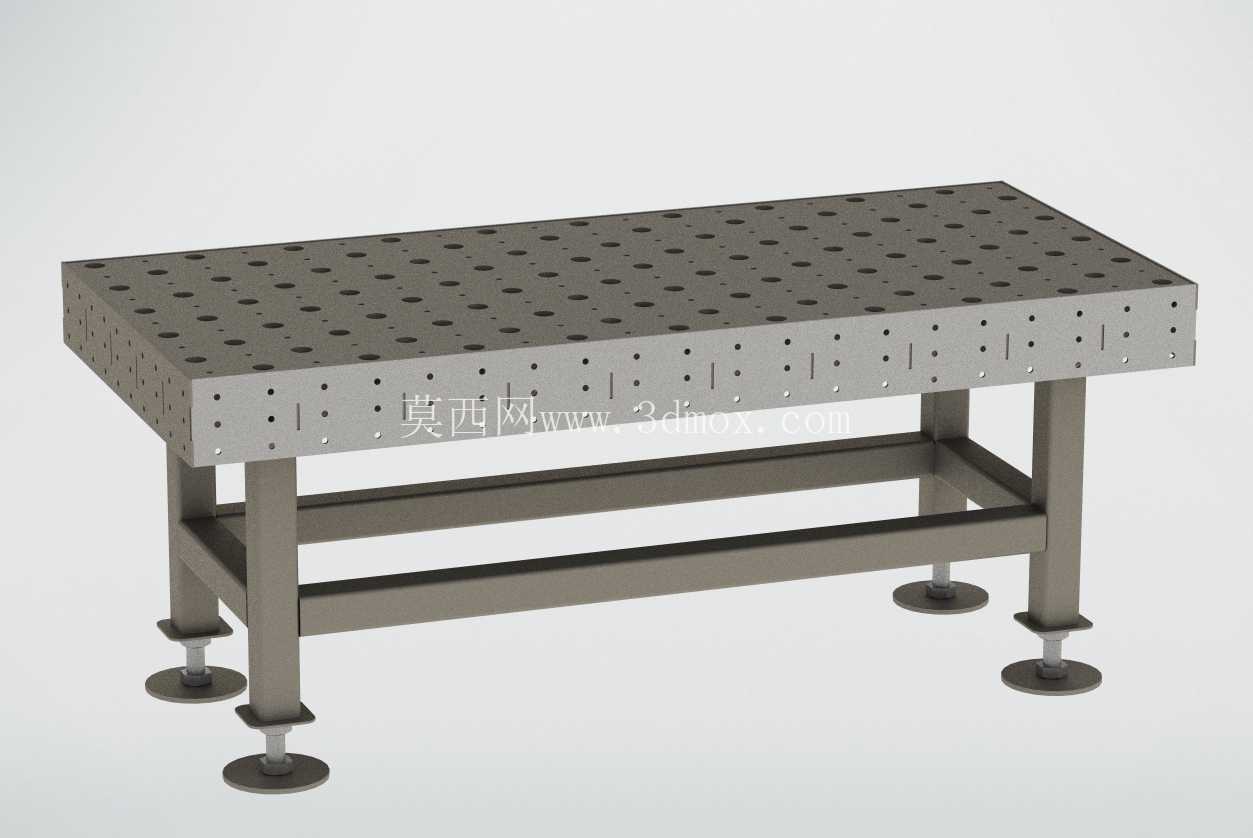

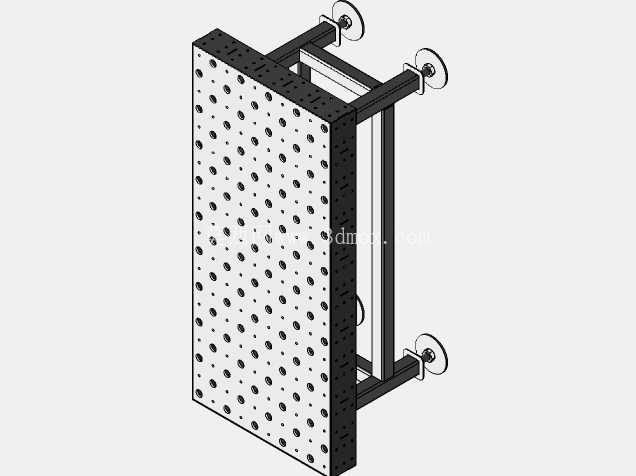

　　在金属结构件焊接加工的生产场景里，这类带阵列孔的柔性焊接工作台是车间里最常用的基础工装载体，不管是小型五金件的批量焊接，还是中型框架结构的组对定位，都能依托台面的孔系完成快速装夹，省去了传统焊接平台反复划线、搭压工装的繁琐步骤。从结构设计逻辑来看，台面采用带密集网格孔的加厚钢板加工而成，孔位按照标准间距阵列排布，不仅台面平面有定位孔，四个侧面也同样加工了等间距的孔系，方便从侧向安装定位挡块、夹紧组件，满足不同高度工件的装夹需求，孔系的加工精度直接决定了工件组对的形位公差，设计时需要严格控制孔位的位置度，避免装夹时出现累计误差。

　　支撑部分采用四根方形钢质支腿，支腿之间通过横向方管焊接连接形成框架结构，大幅提升整体刚性，避免焊接过程中受工件重压或者敲击产生形变，影响台面平面度；每根支腿底部都配置了可调脚杯，安装时可以通过调节脚杯的高度来校准整个台面的水平度，哪怕车间地面存在一定的平整度误差，也能通过脚杯调整保证工作台处于水平状态，防止焊接时工件因为台面倾斜出现移位。这款工作台的外形尺寸为2000mm×900mm，这个尺寸边界刚好适配大多数中小型结构件的焊接作业需求，既不会因为台面过小无法放置常规尺寸的焊接工件，也不会因为台面过大占用过多的车间作业空间，安装时只需要预留出台面周边1米左右的操作空间，就能满足焊工环绕作业、放置焊枪和辅助工具的需求。

　　实际使用过程中，这类工作台的孔系可以搭配标准的快速夹具、定位销、角度挡块使用，不需要在台面上额外焊接临时定位块，不会破坏台面的原有精度，焊接完成后只需要清理台面的焊渣即可，后续切换不同的焊接工件时，只需要调整孔位上的夹具位置就能快速完成工装切换，特别适合多品种小批量的金属加工车间使用。设计建模时，需要重点考虑台面的厚度选择，要保证在满负载放置工件时，台面的挠度变形控制在允许范围内，支腿的型材规格也要匹配整体承重需求，横向连接撑的位置要避开操作人员的脚部活动空间，避免作业时磕碰，可调脚杯的调节行程要预留足够的余量，适配不同车间的地面条件。

　　和传统的实心铸铁焊接平台相比，这种多孔柔性平台的通用性更强，不需要针对每一款工件制作专用的焊接工装，能够大幅缩短生产准备周期，降低工装制作成本，同时台面的孔系也方便安装各种辅助定位附件，比如焊接时的靠山、角度调节器、压紧器等，能够实现复杂结构件的快速组对，保证焊接后的工件尺寸一致性。在三维建模过程中，需要准确还原孔位的阵列间距、支腿的连接结构、脚杯的调节结构，确保模型能够直接用于后续的工程出图或者工装适配设计，台面的边缘做了倒角处理，避免作业时尖锐边角划伤操作人员，侧面的孔系和台面孔系保持同轴度要求，方便侧向安装的夹具能够和台面夹具配合使用。
