折叠焊接式多爪船用锚结构设计

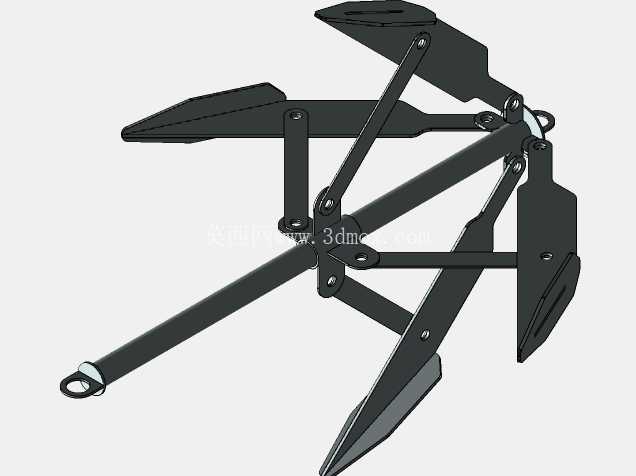

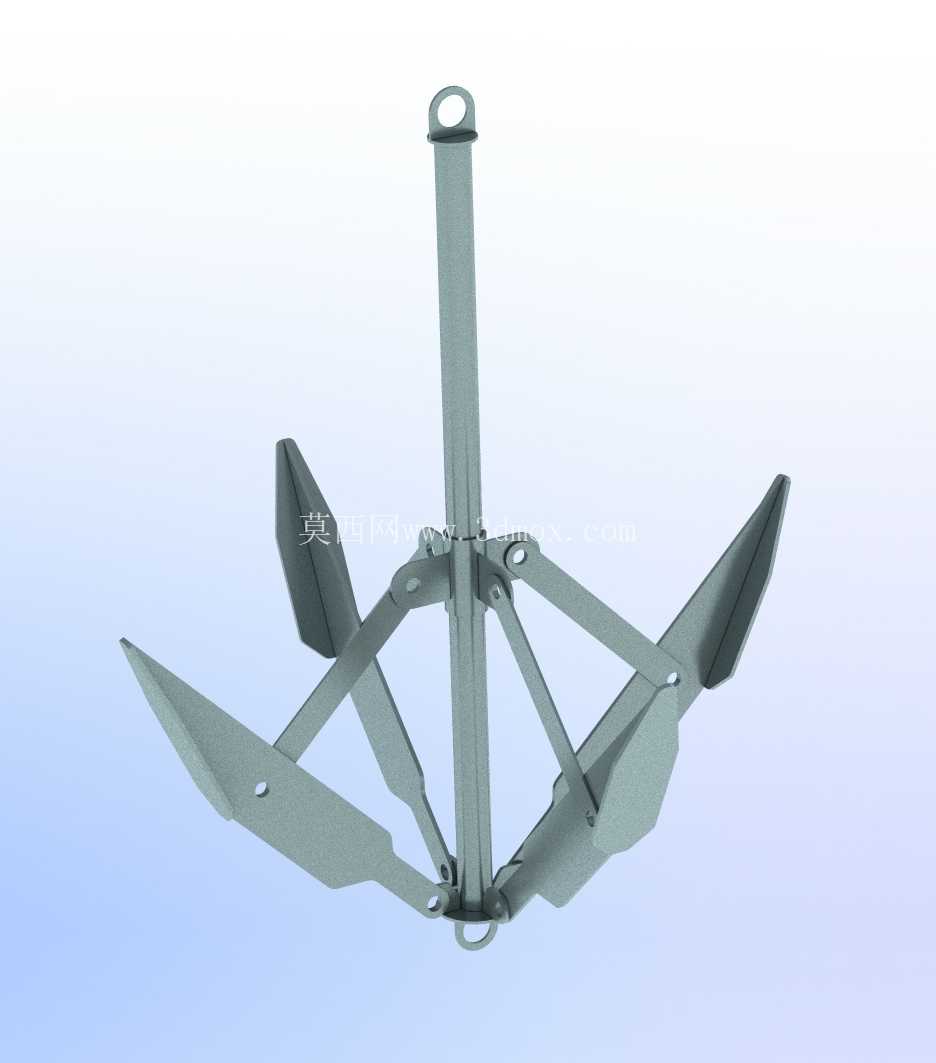

　　这款折叠焊接式多爪锚，核心服务于小型船舶、内河作业艇、休闲游艇以及临时水上作业平台的临时系泊场景，区别于大型远洋船舶使用的霍尔锚、斯贝克锚等重型铸钢锚具，它的结构设计完全围绕轻量化、便携性、易收纳的需求展开，适配没有大型锚链舱、需要频繁收放锚具的小型水上载具使用场景。从结构功能来看，整个锚体采用焊接成型工艺，主锚干为长条形截面杆件，顶端设置封闭吊环，直接连接锚绳或锚链，底端为多组爪片的铰接安装基座；四组对称分布的锚爪通过铰接轴与主基座连接，非工作状态下可以沿铰接轴向主锚干方向收拢折叠，大幅缩小收纳时的占用空间，作业状态下锚爪受锚绳拉力与水底接触反力作用自动张开，爪尖切入水底泥层、沙层或者砾石层，通过多爪同步抓附的形式提供足够的系泊抓力，避免船舶受水流、风力影响发生移位。

　　设计过程中首先平衡了抓附性能与收纳尺寸的矛盾：如果采用固定爪结构，虽然整体刚性更强，但向外伸展的爪片不仅占用储存空间，搬运过程中尖锐的爪尖还容易剐蹭船体表面或者操作人员，因此采用铰接折叠的结构形式，每个爪片与基座的铰接位置都设置了限位结构，当锚爪张开到设计角度后会被限位结构锁止，不会因为拉力过大出现过翻导致抓力失效的问题；焊接结构的选择则是在满足结构强度的前提下降低了整体重量，相比铸造成型的同规格锚具，焊接件的壁厚可以根据受力位置做差异化设计，主锚干承受轴向拉力，采用稍厚的矩形截面杆件，爪片主要承受弯曲载荷，采用带加强折边的钢板裁切成型，在爪尖位置做局部加厚处理，避免长期使用中爪尖磨损过快影响抓附效果。

　　从安装与使用的边界尺寸来看，锚具完全收拢状态下整体外轮廓接近细长杆状，直径不超过最大爪片折叠后的外接圆尺寸，可以直接放入小型船舶的舷边储物格或者甲板储物箱内，不需要预留专门的锚链舱空间；完全张开状态下四爪呈对称放射状分布，每个爪片的张开角度经过反复校核，既保证爪尖能够以最优切入角接触水底，又避免角度过大导致锚体在水底拖动时出现翻覆。实际使用中，当锚被抛入水中后，锚干受锚绳拉力保持斜向姿态，最先接触水底的锚爪会在拉力作用下插入表层底质，随着船舶缓慢放绳后退，其余几个锚爪会依次接触水底并张开抓附，四个爪片从不同方向嵌入底质后，整体抓力会达到稳定值，能够抵御常规内河或者近岸区域的水流、风力冲击；起锚时只需要沿垂直方向收拉锚绳，锚爪受向上的拉力会沿铰接轴自动收拢，顺利从底质中拔出，不会出现卡锚难以回收的问题。

　　结构细节上，所有铰接位置的销轴都做了防脱处理，避免长期在水环境中使用出现销轴锈蚀脱落导致爪片散失的问题，所有焊接位置都做了焊后打磨处理，去除焊渣与尖锐毛刺，既减少了水流对焊缝的冲刷腐蚀，也避免搬运使用过程中划伤操作人员；锚体表面可以根据使用环境做镀锌或者涂漆防腐处理，适配淡水、近岸咸淡水等不同水域的使用需求，减少长期浸水带来的锈蚀损耗。不同于大型船用锚需要配套重型锚链、锚机使用，这款折叠锚只需要配合对应承重的尼龙锚绳或者细锚链就可以使用，单人即可完成抛锚、起锚的全部操作，除了小型船舶系泊之外，也可以作为水上浮动平台、临时浮筒、养殖网箱的临时固定锚具使用，在不需要长期固定的水上作业场景下，相比水泥配重块、固定桩等固定形式，它的布设和回收效率更高，抓附稳定性也更优，能够适应沙底、泥底、小砾石底等多种常见水底地质条件。
