剖视结构喷气式燃气轮机三维设计

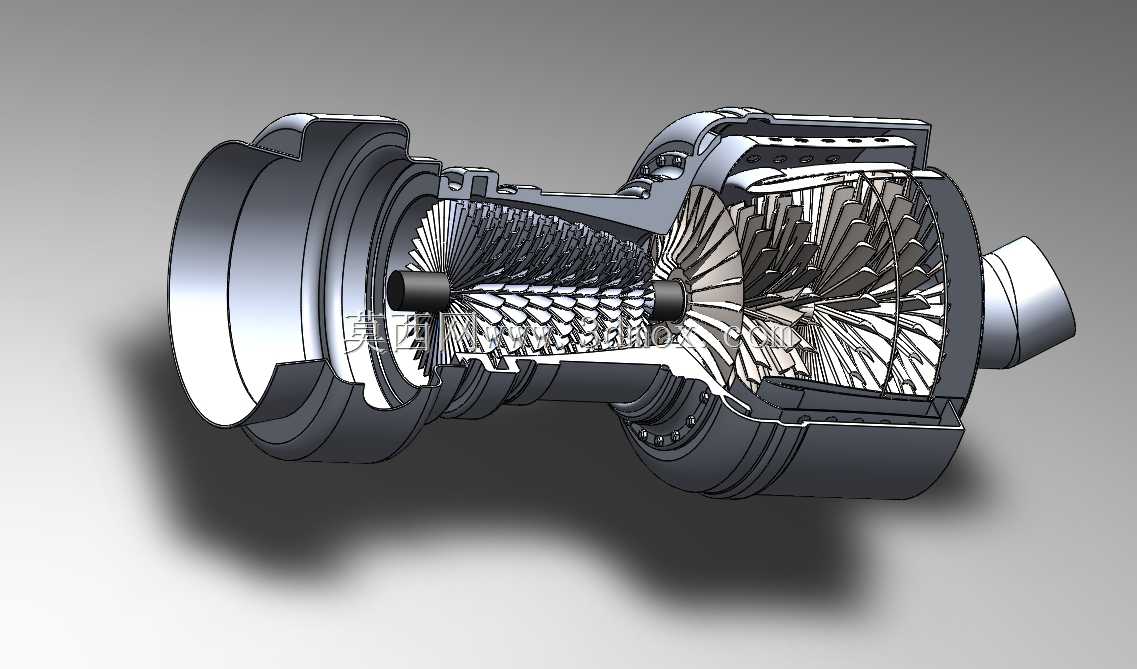

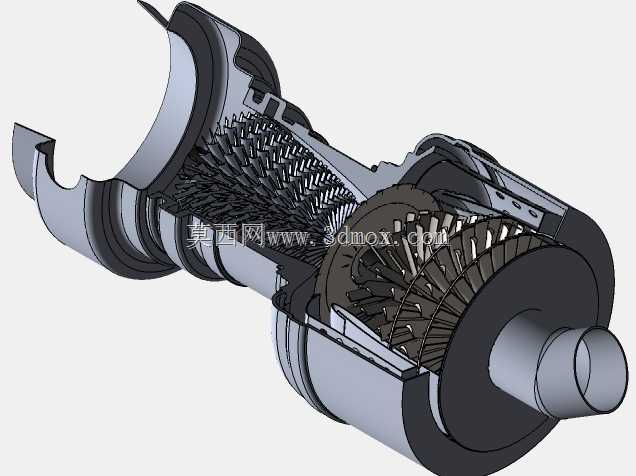

　　本次呈现的喷气式燃气轮机三维结构，采用全剖视的建模表达形式，将内部核心流道与转动部件的装配关系完整呈现，对于航空动力类产品的结构设计教学、原理演示以及方案验证都具备实际参考价值。从实际应用场景来看，这类小型燃气轮机结构可适配于航模动力、小型辅助动力单元以及教学演示台架的搭建，区别于大推力民用航空发动机，该结构在尺寸控制上更偏向紧凑化设计，整体径向最大尺寸控制在适配小型动力舱的安装边界内，轴向总长也预留了与进气道、尾喷段对接的安装法兰接口，安装边的螺栓孔位均按照通用小口径动力连接标准做了参数化排布，方便后续对接不同工况的外围管路与结构件。

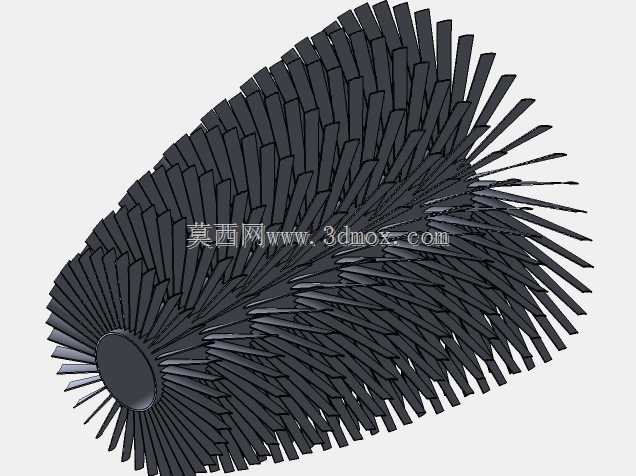

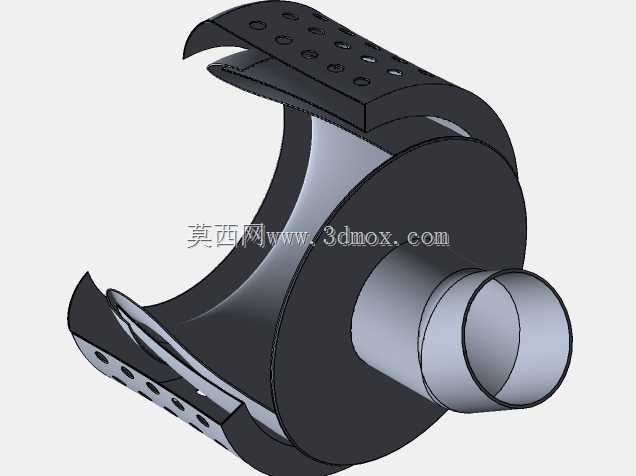

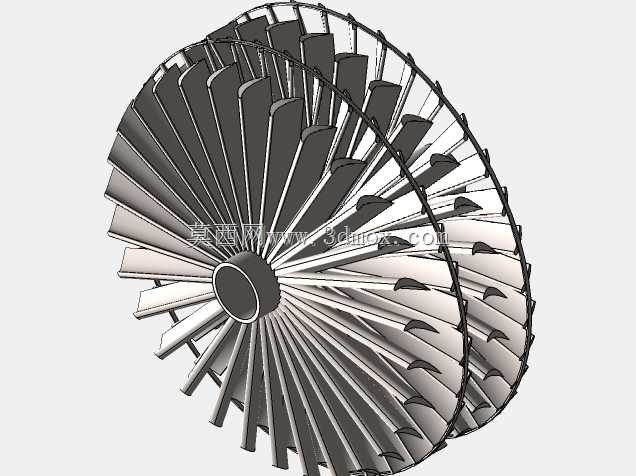

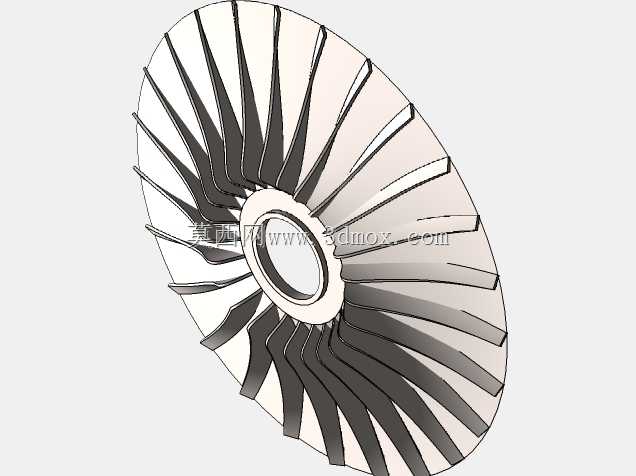

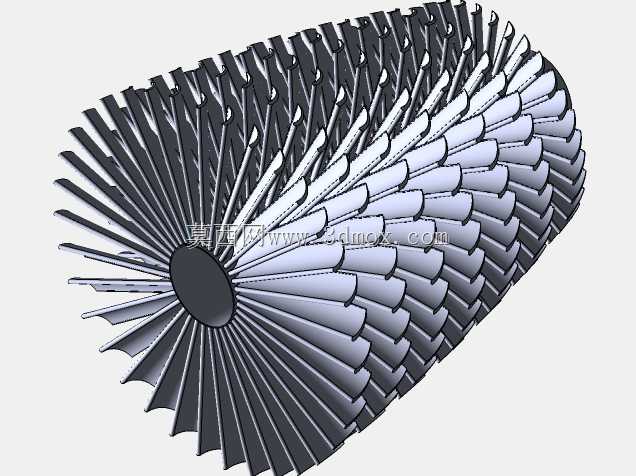

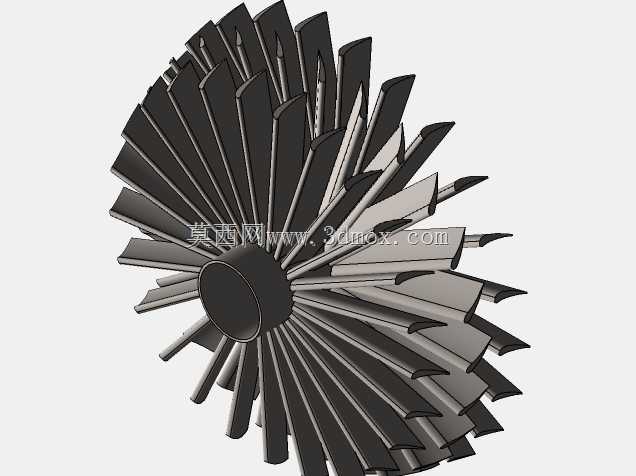

　　从功能特性来看，模型完整还原了压气机段、燃烧室段、涡轮段的核心结构，多级轴流式压气机叶片采用了扭转变截面设计，每一级叶片的安装角都沿气流流向做了梯度调整，匹配进气压缩过程中的气流压力变化，减少气流在叶栅通道内的流动损失；燃烧室段的火焰筒结构做了镂空的进气孔设计，既还原了真实的掺混冷却结构，也在建模时保留了火焰筒与外机匣之间的环形冷却通道尺寸，可直接用于后续的流场仿真模型提取；涡轮段的导向叶片与工作叶片采用了与压气机段反向的扭向设计，匹配高温高压燃气的膨胀做功流向，叶片根部的榫头结构也按照枞树型榫接的标准结构做了细节还原，与涡轮盘的榫槽装配间隙控制在合理的工程公差范围内，转动部分的轴系采用了双支点支撑结构，前后轴承的安装位置预留了足够的润滑通道空间，可适配不同的轴承选型方案。

　　在设计思路上，建模过程优先保证核心气动流道的尺寸准确性，从进气口的收敛段到压气机的逐级扩压流道，再到燃烧室的环形流道、涡轮段的收敛流道以及尾喷口的扩张段，整个流道的型线都按照小推力燃气轮机的经典气动参数做了拟合，没有为了外观效果随意修改流道截面尺寸；其次是装配层级的合理性，整个模型按照单元体设计思路拆分，压气机转子、压气机静子、燃烧室单元、涡轮转子、涡轮静子、外机匣、传动轴几个核心单元都做了独立的零件拆分，方便后续做装配干涉检查、运动仿真以及工程图的导出，每一个零件的建模都保留了完整的参数化特征，修改叶片数量、流道直径、级数等核心参数时可以快速驱动整体模型更新，适配不同推力等级的方案迭代需求。

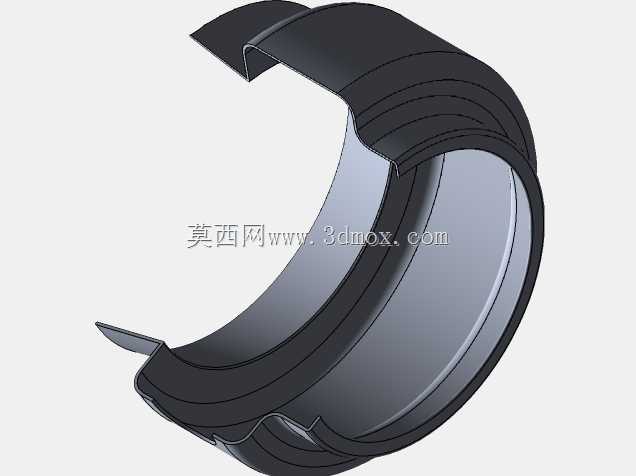

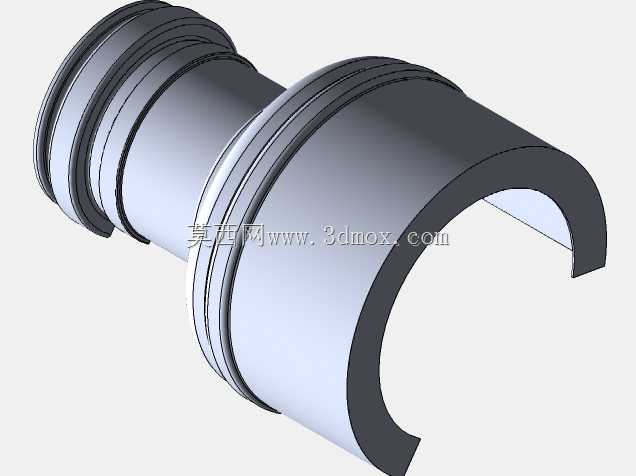

　　从安装边界来看，模型的主安装节设置在压气机段后端的外机匣位置，采用周向均布的三个安装凸耳结构，凸耳上的安装孔中心距、凸耳厚度都按照小型动力装置的安装载荷要求做了匹配，可直接用于台架安装或者载具的动力舱挂载；前安装边的尺寸适配标准的圆形进气道连接法兰，后安装边适配收敛型尾喷管的对接尺寸，整个转子的转动惯量参数也按照实际材料密度做了赋值，可直接提取用于后续的转子动力学仿真计算。对于从事动力装置结构设计、航空原理教学以及三维建模学习的从业者来说，这个剖视结构的模型可以直观展示燃气轮机的内部工作逻辑，避免了仅凭二维图纸难以理解的空间装配关系问题，在做方案汇报、原理展示时也可以直接用于剖切动画、装配动画的制作，不需要再对内部结构做额外的简化处理。模型中所有叶片的叶型都做了光滑的曲面过渡，没有出现建模过程中常见的曲面褶皱、接缝错位问题，机匣部分的加强筋、安装凸台等细节结构也都做了还原，既保证了外观的写实性，也兼顾了工程设计层面的参数准确性，不会出现原理性的结构错误。
