夹芯板钢结构临时作业防护棚设计

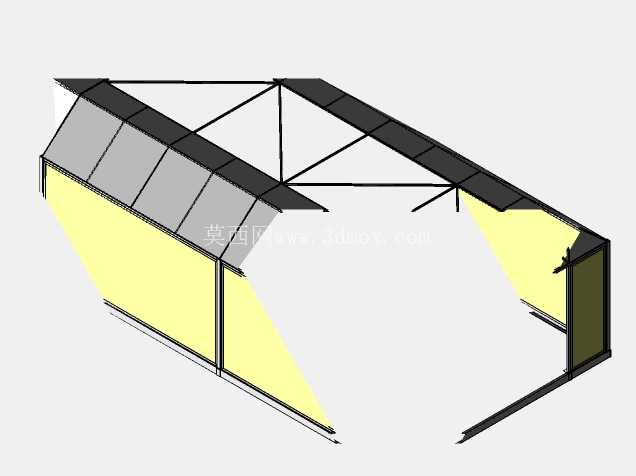

　　这类夹芯板钢结构棚体，在厂区临时作业区、户外设备值守点、工地临时加工区的应用占比很高，很多现场做结构配套的工程师都接触过类似的非标棚体设计，核心要解决的是快速搭建、基础适配、围护防护三个核心需求，不需要做永久性建筑的冗余承重，但必须兼顾现场的抗风、防雨、局部遮阳的实际使用要求。从结构逻辑来看，这个棚体采用的是单坡悬挑式的主框架，主受力构件采用矩形钢管做焊接主桁架，顶部的檩条沿坡向排布，直接承托顶部的彩钢压型屋面板，坡面的倾斜角度控制在5度到8度之间，既可以保证雨水自然顺坡流向后侧排水沿，不会出现屋面积水的问题，也不会因为坡度过大导致顶部围护材料安装时的固定难度提升。

　　两侧的围护结构采用的是彩钢夹芯板，夹芯层的厚度可以根据现场的保温、隔音需求调整，常规户外临时使用的场景下，50mm厚度的岩棉夹芯板就可以满足基础的防风、隔温需求，板与板之间采用企口拼接，配合自攻螺钉固定在竖向的方钢立柱上，拼接缝隙处打中性硅酮耐候胶做密封处理，避免雨天出现渗水漏雨的问题。在安装边界的考量上，这类棚体的底部不需要做复杂的混凝土独立基础，多数现场采用膨胀螺栓直接固定在硬化的混凝土地面上，固定点的间距控制在1.2米到1.5米之间，每个立柱底部焊接10mm厚的钢板作为连接脚板，脚板上开四个直径14mm的安装孔，匹配M12的膨胀螺栓做固定，单组棚体的横向跨度可以根据实际使用需求做模块化拼接，单节标准段的长度控制在3米，方便运输和现场快速组装，不需要大型吊装设备，两到三个安装工人配合简单的手动工具就可以完成整组棚体的搭建作业。

　　从设计细节来看，棚体的前侧做了完全开敞的设计，没有设置围护墙体，方便作业人员、小型工具物料的进出，后侧和两侧的夹芯板围护高度做到2.2米，既可以阻挡侧向的风雨飘入棚内，也不会因为围护过高影响棚内的自然通风，夏季作业时不会出现棚内闷热积温的问题。顶部的主桁架做了外挑的延伸设计，前侧的挑檐宽度控制在400mm，可以避免雨水直接顺着棚沿滴落到棚内的作业区域，桁架的节点处全部采用满焊处理，焊后做除锈打磨，刷两道防锈底漆再刷面漆做防腐处理，适配户外露天使用的抗锈蚀要求。很多工程师在做这类棚体建模的时候，容易忽略的是夹芯板的固定件隐藏设计，这个模型里把自攻螺钉的固定位置设置在彩钢板的波峰位置，配合防水垫圈做密封，避免固定点出现渗水，同时竖向的立柱和横向的桁架连接位置做了加劲肋补强，遇到沿海地区阵风等级较高的使用场景，可以在棚体的后侧增加斜向的风拉撑，用圆钢或者角钢做交叉支撑，提升整体框架的抗侧移能力，不需要额外增加太多的材料成本就可以大幅提升结构的稳定性。

　　另外这类棚体的模块化设计属性很强，所有构件都可以在加工厂提前下料、焊接、做表面处理，运输到现场之后只需要做螺栓拼接和固定，拆装都很方便，如果现场的作业点位调整，还可以把整组棚体拆解之后转运到新的点位重新组装，材料的重复利用率可以达到90%以上，相比传统的砖砌临时建筑，不管是搭建效率还是后期的拆改成本都有明显的优势。在尺寸适配方面，常规的这类作业棚净空高度控制在2.8米，既可以满足人员站立作业、小型手动设备进出的高度需求，也不会因为整体高度过高导致风阻变大，提升结构的抗风安全冗余，棚内的有效使用面积可以根据实际的作业人数、设备摆放需求调整单节段的拼接数量，不需要重新做整体的结构设计，只需要对应增加桁架、檩条和围护板的数量就可以完成扩展，适配不同规模的现场使用场景。
