可机械锁定三脚安全电源插头结构设计

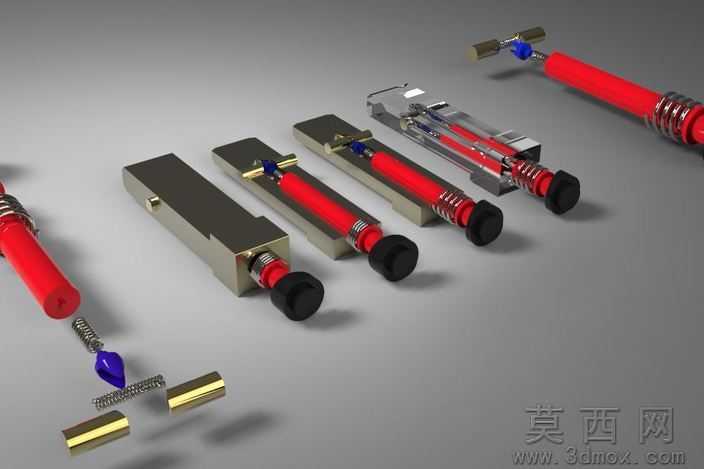

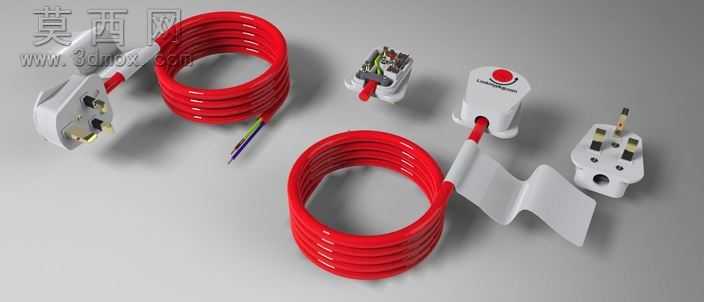

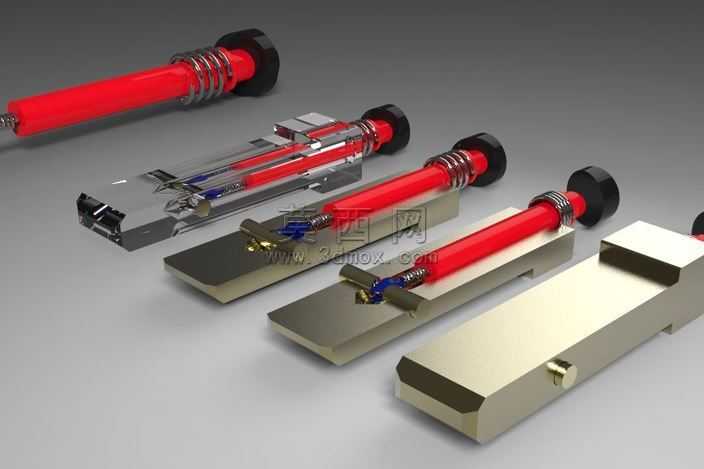

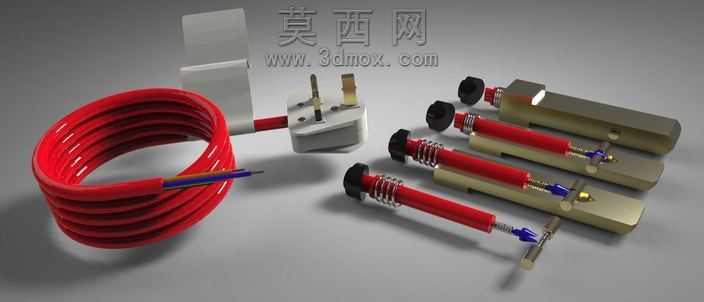

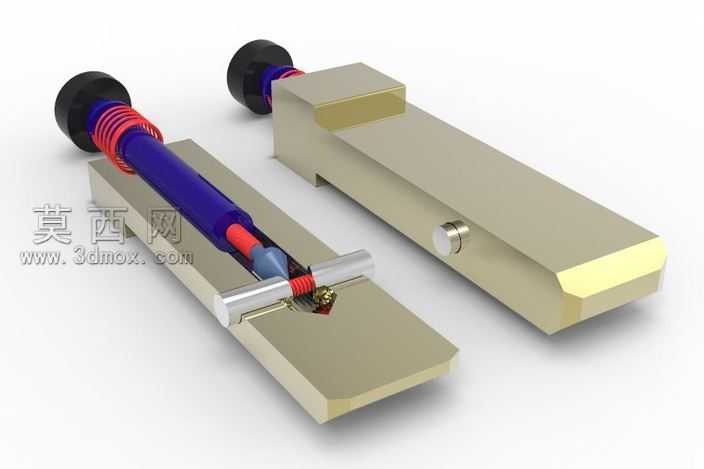

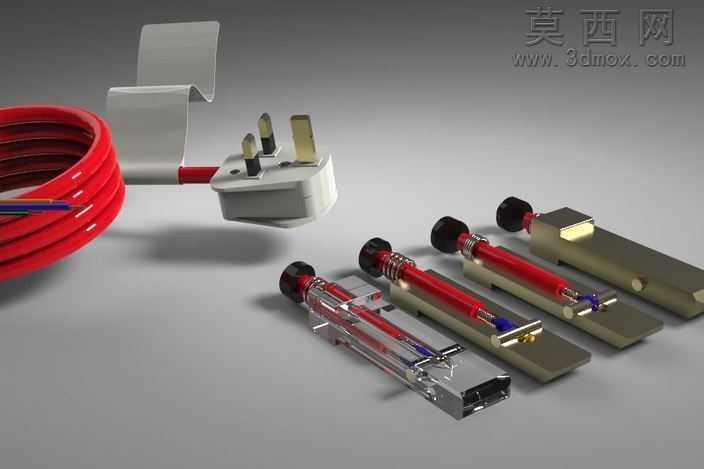

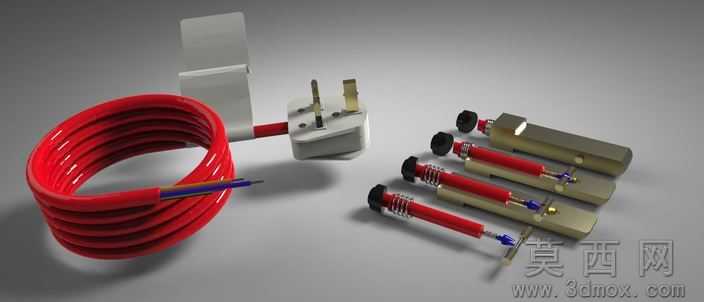

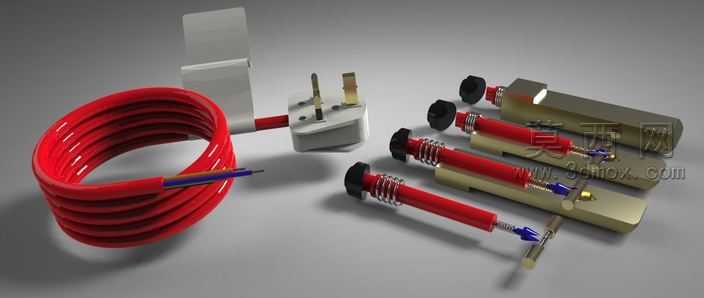

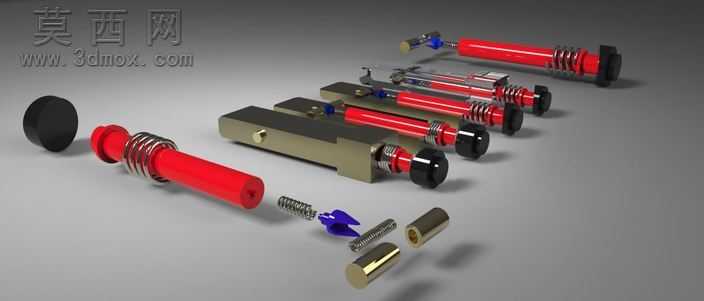

本作品为可机械锁定的三脚安全电源插头三维设计，建模阶段采用参数化特征建模方式完成全零件构建，首先拆分插头整体为外部绝缘壳体、插脚组件、锁定驱动盘、接地插脚联动锁销、复位弹簧、状态指示顶帽六大模块，每个零件独立绘制草图后通过拉伸、旋转、扫掠等基础特征完成主体造型，再对倒角、卡槽、弹簧安装位、插脚限位槽等细节结构做精细化处理，保证各零件装配公差符合民用电气配件的通用设计规范。材质渲染阶段针对不同部件做差异化材质赋予：外部绝缘壳体选用哑光阻燃PC塑料材质，调整粗糙度参数模拟家用插头常用的磨砂绝缘外壳质感；金属插脚部分采用黄铜合金材质，添加轻微金属反光与表面细微拉丝纹理，还原导电插脚的真实金属质感；复位弹簧采用镀锌弹簧钢材质，还原金属弹簧的亮面金属特性；锁定驱动盘采用与壳体同色系的硬质塑料材质，边缘做防滑纹理处理，还原手动旋转操作的触感设计。结构设计上核心亮点为机械锁定功能：当插头插入配套插座后，旋转插头尾部的圆盘驱动件，即可带动插头内部的接地插脚组件向内移动，同时向两侧弹出两个地球销结构，卡入插座内部的对应卡槽内，实现插头与插座的机械锁止，此时无法通过常规拔插动作将插头从插座中移除，避免孩童误拔、外力触碰导致插头松脱断电的风险；插头顶部设置有状态指示结构，当锁止机构完全卡合到位后，顶部的指示顶帽会弹出，直观反馈插头的锁定状态，解锁时反向旋转驱动盘即可带动锁销收回，复位弹簧推动接地插脚复位，恢复常规拔插功能。整体装配过程采用自底向上的装配逻辑，先完成插脚与锁销的子装配，验证锁销的伸缩行程无干涉后，再将子装配装入壳体内部，依次装入复位弹簧、驱动盘、顶部指示帽，全程做动态干涉检查，保证旋转驱动、锁销弹出、指示顶帽动作的全流程无零件碰撞，各运动部件的活动行程预留合理间隙，既保证操作手感顺畅，也避免长期使用后出现结构卡顿问题。渲染阶段采用影棚级布光方案，主光源从斜上方45度照射，突出金属插脚的反光质感与塑料壳体的哑光层次，添加补光弱化零件阴影，同时做爆炸视图渲染，清晰展示内部各零件的装配关系与结构组成，直观呈现锁定机构的运作逻辑。
