挖掘机工作臂动臂斗杆铲斗总成结构

项目分类:挖掘机 发布时间:2024-12-12 ID:846031

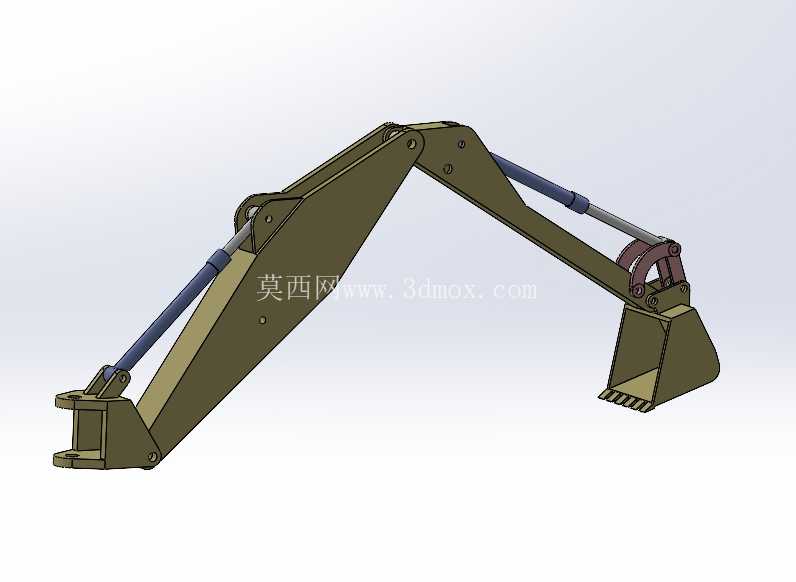

  • 挖掘机工作臂动臂斗杆铲斗总成结构

  这套工作装置是中小型履带式液压挖掘机的前端作业执行核心,主要适配1.5吨到3吨级微型挖掘设备,覆盖市政管网抢修、庭院土方整理、小型农田水利修整、室内拆除作业等狭窄空间施工场景,这类工况对作业装置的回转半径、动作灵活性、结构紧凑度要求远高于大型矿用挖掘设备,设计阶段需要平衡挖掘力、作业范围与结构自重的关系,避免前端过重导致整机倾翻力矩超标。从结构组成来看,整套装置包含动臂、斗杆、挖斗三个主要承载构件,搭配两组双作用液压油缸分别控制斗杆收放、挖斗翻转,动臂的举升动作由另一组铰接在转台前端的油缸驱动,所有铰接点位均采用销轴连接,销轴与构件耳板之间预留耐磨衬套安装位,衬套采用锡青铜材质,设计有润滑油道,可通过预留的黄油嘴定期加注润滑脂,降低铰接副的磨损速率,延长结构件的大修周期。

  设计过程中首先确定的是作业包络边界,以动臂根部铰接点为基准,最大挖掘半径控制在4.2米范围内,最大挖掘深度可达2.4米,最大卸料高度为2.8米,所有尺寸参数均匹配微型挖掘机的转台承载能力与履带底盘的稳定性要求,动臂采用变截面箱型焊接结构,靠近根部铰接点的位置截面高度更大,向与斗杆连接的前端逐渐收窄,这种变截面设计既可以保证根部承受最大弯矩时的结构强度,又能减少前端结构的冗余重量,降低液压系统的负载。斗杆同样采用箱型焊接结构,两端的铰接耳板与主体箱型梁采用熔透焊连接,焊接后需要对铰接孔进行二次镗削加工,保证两端孔的同轴度误差控制在0.1毫米以内,避免销轴安装后出现偏载,导致局部应力集中引发结构开裂。

  挖斗采用弧形斗背设计,斗唇位置预留斗齿安装座,可根据作业工况更换不同类型的斗齿,比如硬土作业用尖锐斗齿,软土或砂石作业用宽型斗齿,斗的两侧设计有侧刃板,提升挖掘过程中侧壁的耐磨性,同时避免斗体侧面直接与物料摩擦造成过早磨损。液压油缸的铰接点位设计经过多轮运动仿真验证,确保在整个作业行程中,油缸不会与动臂、斗杆结构发生运动干涉,同时在油缸全伸、全缩的极限位置,预留10毫米左右的安全行程,避免活塞与缸筒端盖发生刚性碰撞,油缸的管路布置沿着动臂、斗杆的内侧走线,通过管卡固定在结构件表面,避免作业过程中管路被石块、土方刮蹭损坏。

  安装边界方面,动臂根部的两个铰接孔中心距为180毫米,与转台前端的安装支座尺寸完全匹配,所有铰接销轴的直径统一为40毫米,方便现场维修时的备件更换,整套工作装置的总重量控制在210公斤左右,不会超过微型挖掘机转台的前端承载上限,在最大挖掘深度位置作业时,整机的纵向稳定系数保持在1.2以上,符合工程机械安全设计规范。结构受力分析阶段,针对偏载挖掘、最大挖掘力作业、冲击载荷三种典型工况进行了有限元校核,动臂根部、斗杆与动臂铰接点、挖斗与斗杆铰接点这几个应力集中位置的最大应力值均低于Q355钢材的许用应力,安全系数达到1.8以上,满足恶劣工况下的使用要求,焊接位置均设计有合理的坡口,避免未焊透、夹渣等焊接缺陷影响结构强度,所有外露的结构表面均预留了涂装工艺余量,可在加工完成后进行抛丸、底漆、面漆处理,提升结构件的防锈抗腐蚀能力,适应户外潮湿、多粉尘的作业环境。
