M10螺栓用凹边复合防护端盖结构

　　在户外游乐设施、商用运动装备的装配环节中，外露螺栓的防护一直是容易被忽略却直接影响设备使用寿命的细节——长期暴露在露天环境下的螺纹紧固件，会因为雨水渗入、积尘卡涩、意外磕碰出现锈蚀、滑牙、螺纹损伤等问题，不仅提升后期运维的拆卸难度，锈蚀产生的锈渍还会污染设备外观，凸起的螺栓端部也存在剐蹭使用者的安全隐患，这款适配M10螺栓的凹边复合防护盖，正是针对这类场景的实际需求设计的结构件。

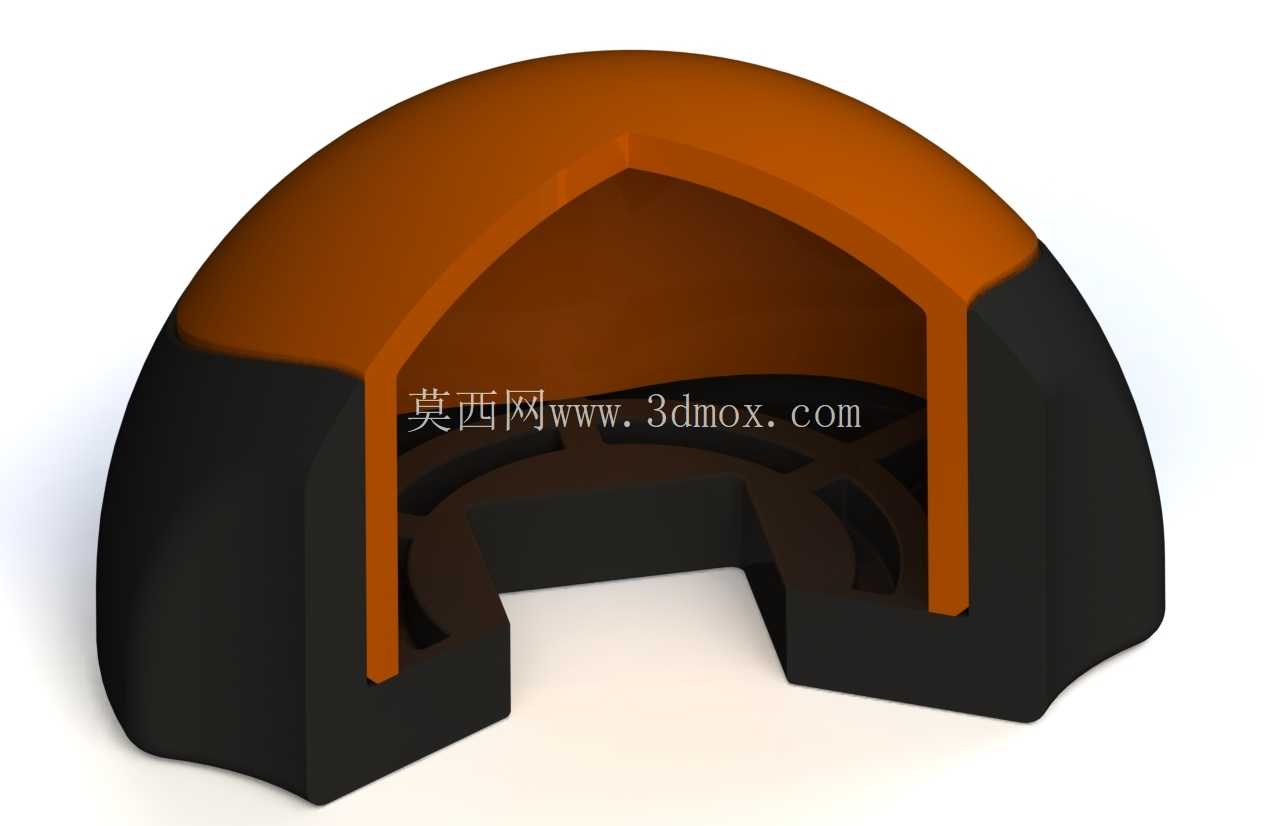

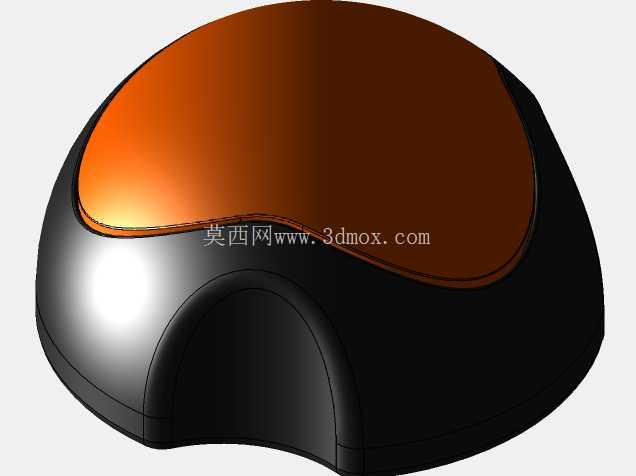

　　从结构设计逻辑来看，这款防护盖没有采用常规的全包式平端盖帽结构，而是做了凹边异形轮廓，整体为半球形基础造型，靠近安装贴合面的位置做了内凹的让位结构，能够避开安装位周边的凸起筋位、相邻零件的安装边界，不会因为周边结构干涉出现盖合不到位、翘边脱落的问题。盖体采用双色复合结构，外层橙色部分为耐候性弹性体材质，具备一定的抗冲击形变能力，即使受到运动过程中的磕碰、外力撞击，也能通过自身形变吸收冲击力，不会出现脆裂脱落的问题；内层黑色部分为刚性支撑结构，设置了与螺栓端部、螺母外轮廓匹配的卡接槽，安装时直接对准螺栓端部按压到位，就能通过卡接结构牢牢固定在紧固件端部，不需要额外的粘接、卡扣辅助固定，装配效率远高于传统的螺纹旋合式防护帽，现场运维更换也不需要专用工具，徒手就能完成拆装。

　　尺寸边界上，这款防护盖的底座直径设定为38毫米，这个尺寸是经过实际装配验证的：既能够完整覆盖M10螺栓配套的标准六角螺母、弹垫平垫组合的整个外轮廓，保证防护范围完全覆盖紧固件的外露金属部分，又不会因为直径过大占用过多安装空间，在游乐设施的框架连接位、运动器材的调节螺栓位这类安装空间紧凑的区域，也能顺利完成装配，不会和周边的管材、包覆层产生干涉。盖体的半球形高度经过优化，既预留了足够的内部空间容纳不同长度的螺栓外露端部，不会因为螺栓伸出长度略长出现盖合不严的问题，又不会因为凸起过高形成额外的磕碰点，圆润的外轮廓即使被使用者触碰也不会造成划伤，符合运动、游乐设备的安全设计要求。

　　从实际功能表现来看，盖体与安装面贴合的边缘做了微收的唇边结构，安装到位后唇边会紧贴安装基材表面，形成一道密封屏障，能够阻挡日常的雨水喷淋、扬尘进入盖体内部，避免螺纹部位因为积水、积尘出现锈蚀，同时也能防止日常使用中的泥沙、杂物卡入螺纹间隙，后期设备检修拆卸螺栓时，不会因为螺纹锈蚀卡涩出现拆卸困难的问题。外层的橙色属于高可见度警示色，安装在设备上能够清晰标识出螺栓的固定点位，方便日常运维巡检时快速检查紧固件是否存在松动、防护盖是否脱落，降低巡检的工作强度；弹性材质的外层也能起到缓冲作用，当设备使用过程中出现部件碰撞、人员意外磕碰时，能够缓冲冲击力，降低磕碰造成的伤害与部件损伤。

　　在建模过程中，需要重点关注内层卡接槽的尺寸公差：卡接筋的厚度、内圈直径要匹配M10标准六角螺母的对边尺寸，既要保证按压装配时的顺畅度，又要保证安装后的卡接力足够，不会因为设备运行中的振动、温度变化出现防护盖脱落的问题；内外层的结合面要做嵌合结构设计，保证两种不同材质的部件结合牢固，不会因为长期户外使用出现分层、脱落的问题；凹边位置的轮廓要做圆角过渡，避免应力集中导致的结构开裂，同时也能提升外观的流畅度。针对不同的使用场景，还可以在这个基础结构上调整外层材质的硬度：比如高寒地区使用的场景可以提升外层材质的耐低温性能，避免低温下材质变脆开裂；高磨损场景可以提升外层材质的耐磨性能，延长防护盖的使用寿命。
