EUROPLAST通风管道壁挂式固定支架

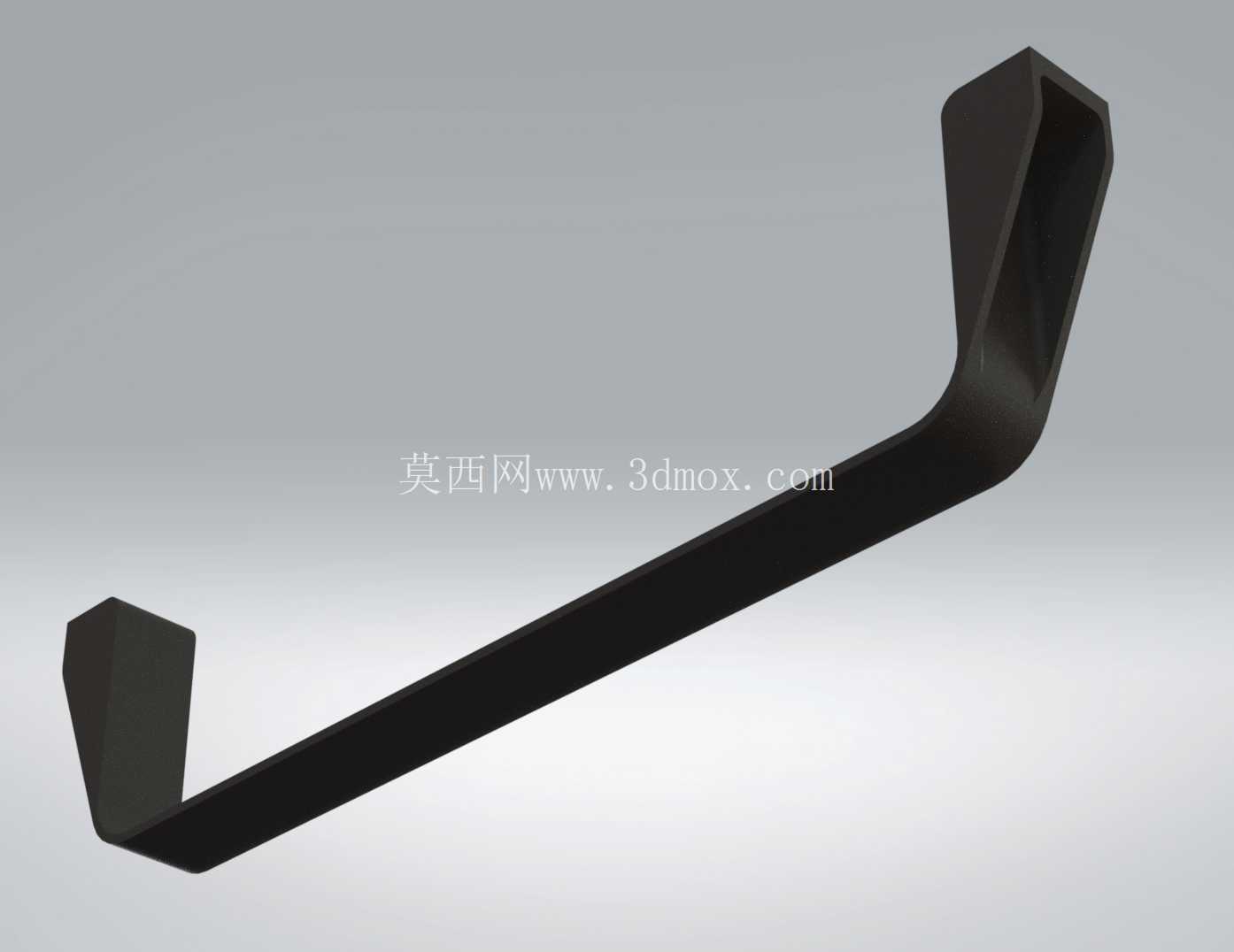

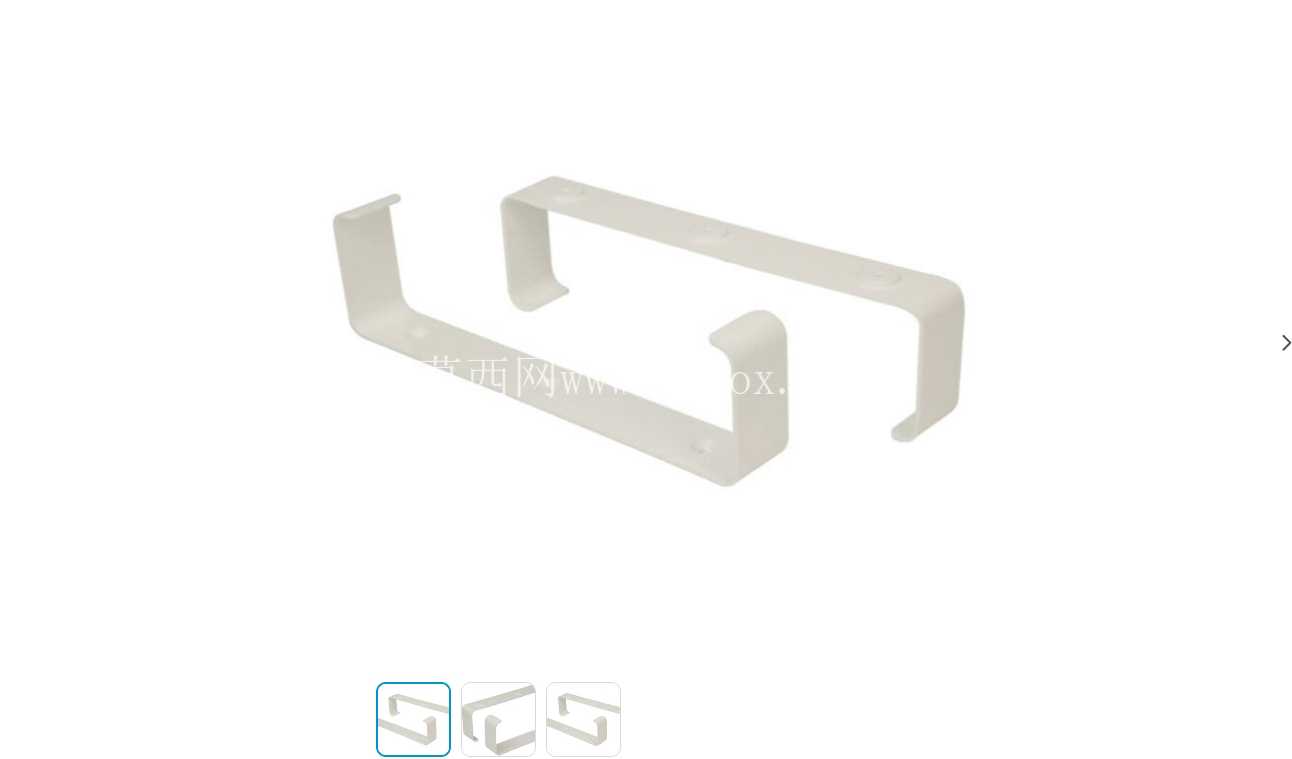

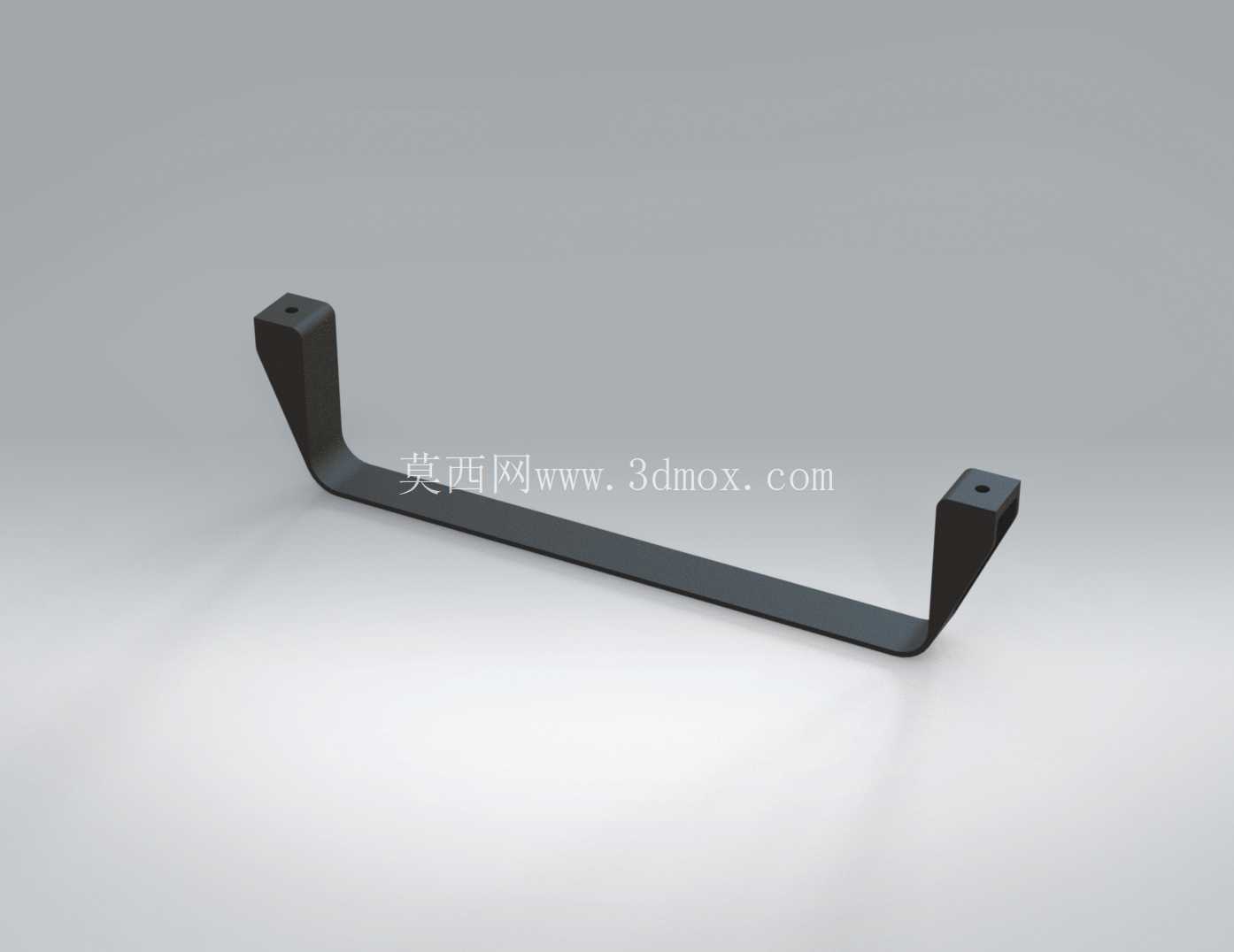

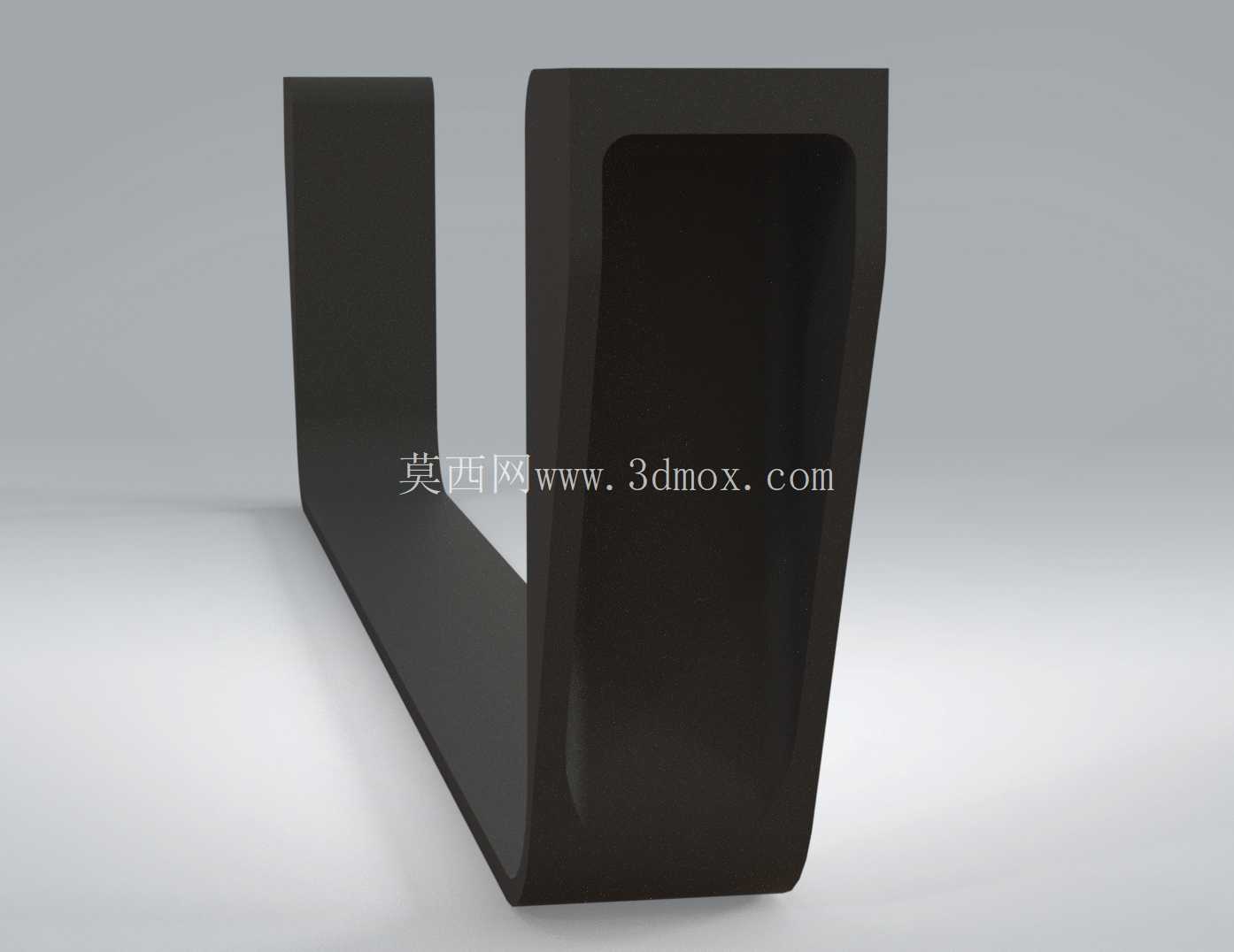

　　在通风系统现场安装作业里，管道沿墙面敷设的固定可靠性一直是现场施工容易出问题的环节，尤其是小口径民用及小型工业通风支路，原配管夹在长期受风管微振、温变形变影响下，固定螺钉容易出现松退，且常规管夹的螺钉安装位多处于管道正下方，后期运维时管道已经贴墙安装，操作人员很难将工具伸入管道与墙面的间隙里完成螺钉复紧，不少现场为了后期调整方便，会额外在管道旁加装临时固定卡件，但这类现场改制的卡件往往匹配度差，要么卡接过紧挤压风管壁造成通风截面缩减，要么卡接余量不足容易出现管道滑脱。这款壁挂式支架就是针对这类现场痛点做的结构优化，整体采用U型开口式承托结构，支架的两个竖直臂作为主要承力面，内侧做了与EUROPLAST系列空气分配管道外径匹配的弧面过渡，避免硬棱接触风管外壁造成管壁压损，支架底部的水平连接段直接贴附墙面安装，安装孔位设置在水平段靠近墙面的外侧区域，完全避开管道敷设后的遮挡范围，不管是首次安装打膨胀螺钉，还是后期运维调整螺钉松紧，操作人员都可以在管道侧面直接完成操作，不需要伸手探到管道下方的狭小间隙里作业。

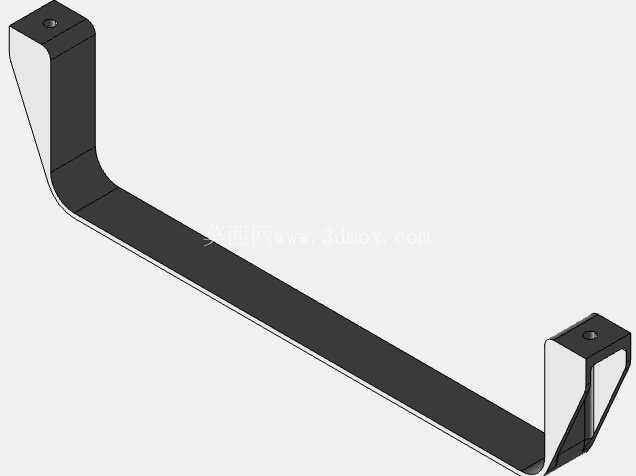

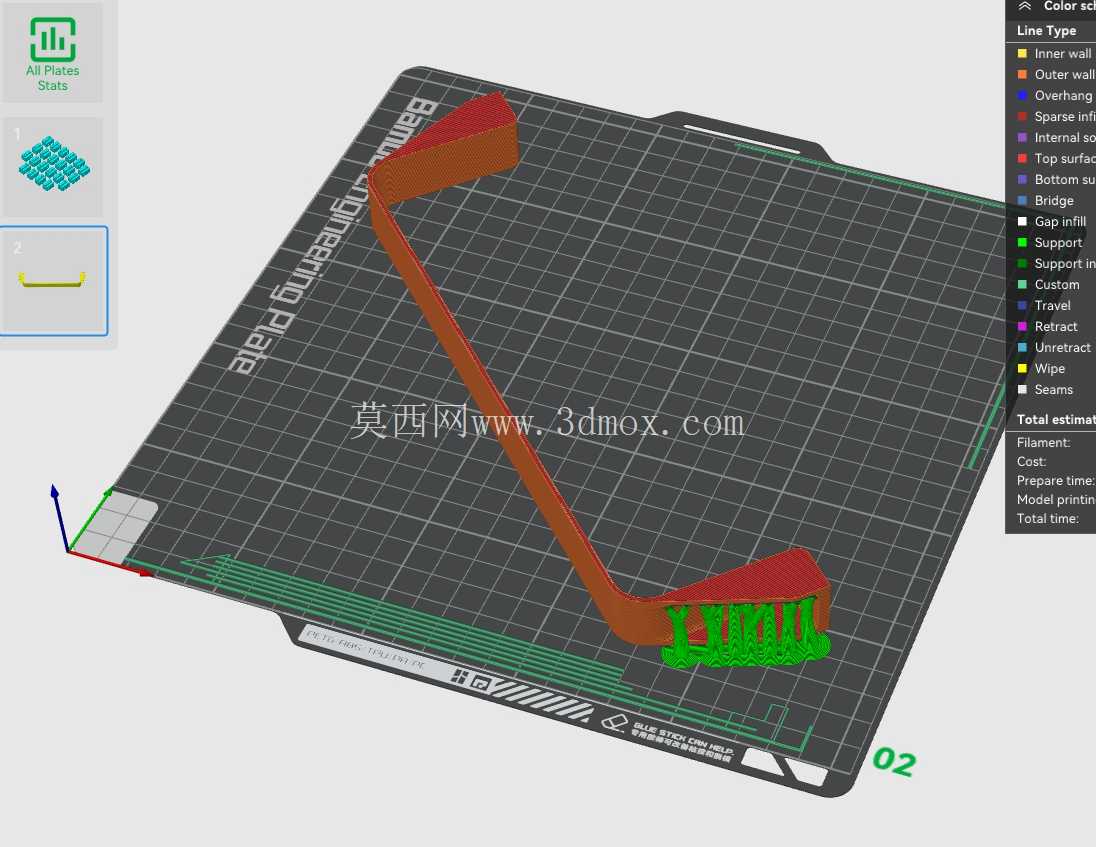

　　从安装边界来看，支架的竖直臂高度根据对应规格风管的半径做了匹配，安装后管道中心与墙面的距离控制在合理范围，既不会因为离墙过近造成风管壁与墙面摩擦，也不会因为离墙过远增加支架的悬臂受力负荷，长期承重下不容易出现臂部形变。结构设计上特意做了壁厚均匀化处理，不管是采用ABS材料做桌面级FDM3D打印，还是开模做注塑量产，抑或是采用钣金折弯加工做工厂化金属件生产，都能直接适配对应的加工工艺，不需要额外调整结构壁厚来适配加工要求：3D打印时不需要加过多支撑，竖直臂的外侧做了轻微拔模斜度，打印完成后支撑去除难度低，成型后表面质量好；钣金加工时两个折弯角做了对应的圆角过渡，避免折弯处出现应力集中开裂；注塑生产时整个结构没有倒扣结构，模具可以采用简单的两板模结构，不需要额外做抽芯机构，能有效降低量产的模具成本。

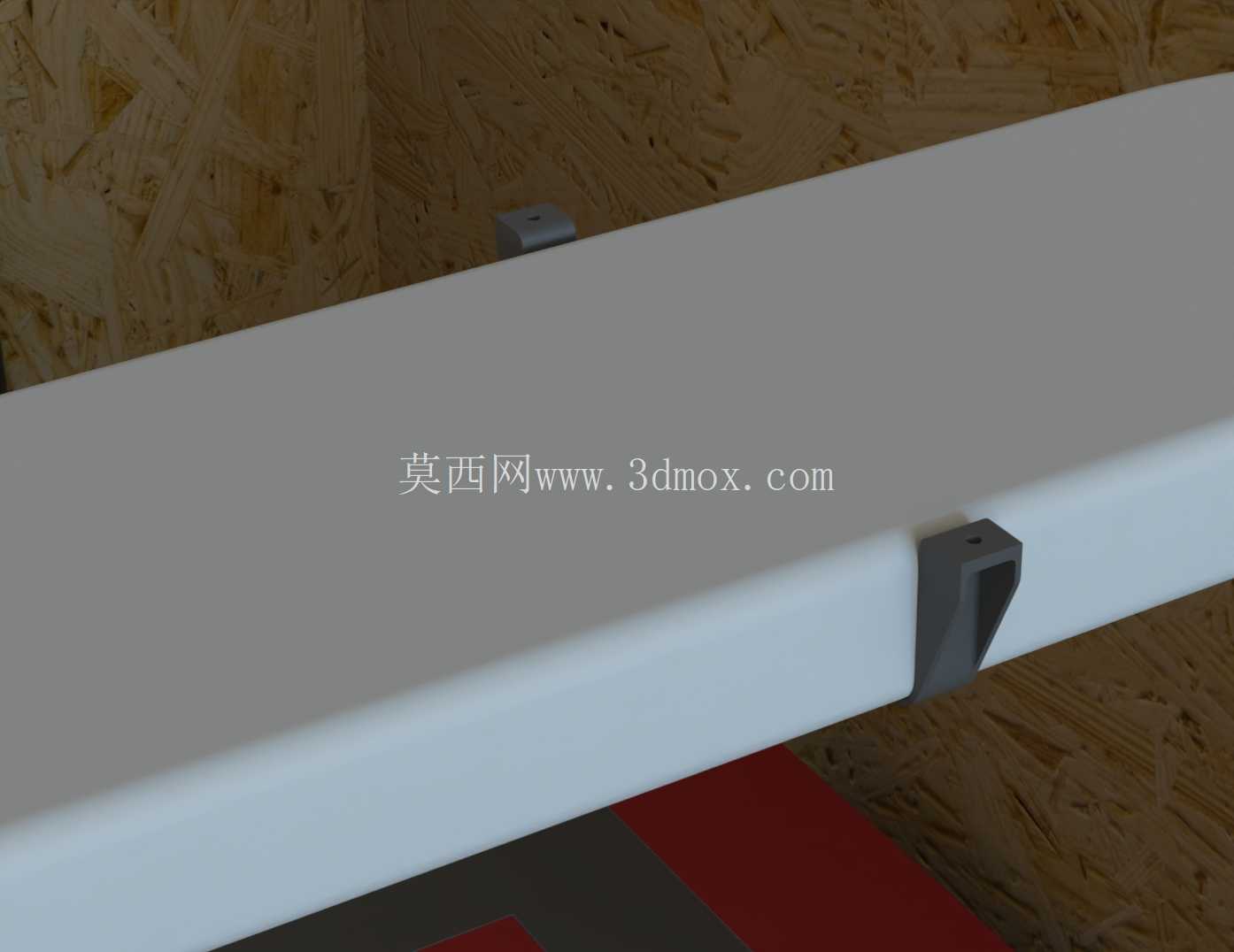

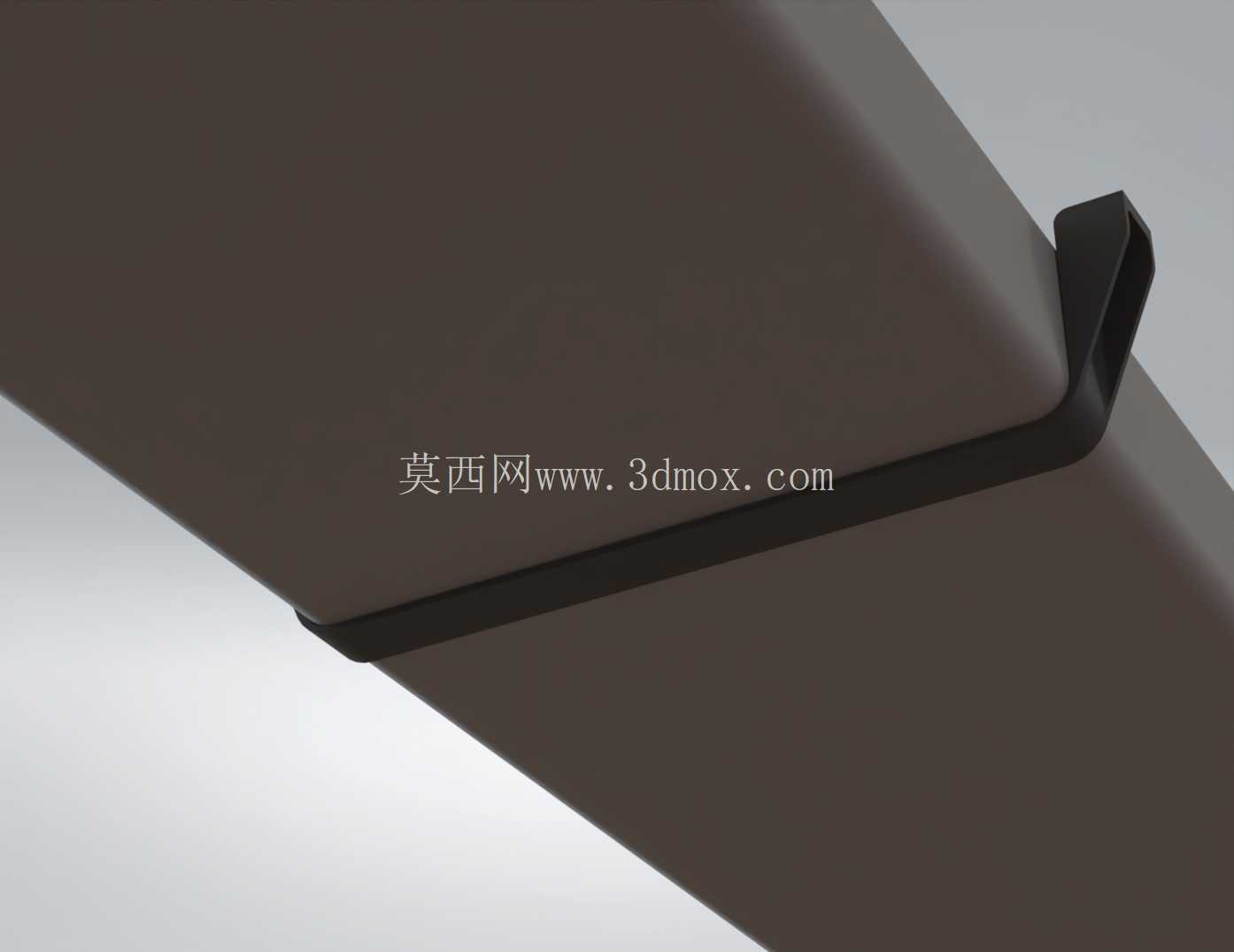

　　实际使用时，管道直接卡入U型槽内即可完成初步定位，不需要额外手扶就可以保持管道的位置稳定，方便施工人员依次完成多段管道的拼接固定，相比传统的两半式管夹，安装效率能提升近一倍，尤其是在高空作业场景下，不需要一手扶管一手对齐管夹安装孔，能有效降低高空作业的操作风险。支架的承力面做了加宽处理，和风管外壁的接触面积比常规管夹大30%左右，单位面积的压强大幅降低，即使是采用薄壁PVC材质的通风管道，长期固定也不会出现管壁被压出凹痕的问题，同时U型结构的开口侧预留了一定的形变余量，管道因为通风风压出现轻微胀缩时，支架可以通过自身微小形变适配管径变化，不会因为硬约束造成管道接口处开裂。

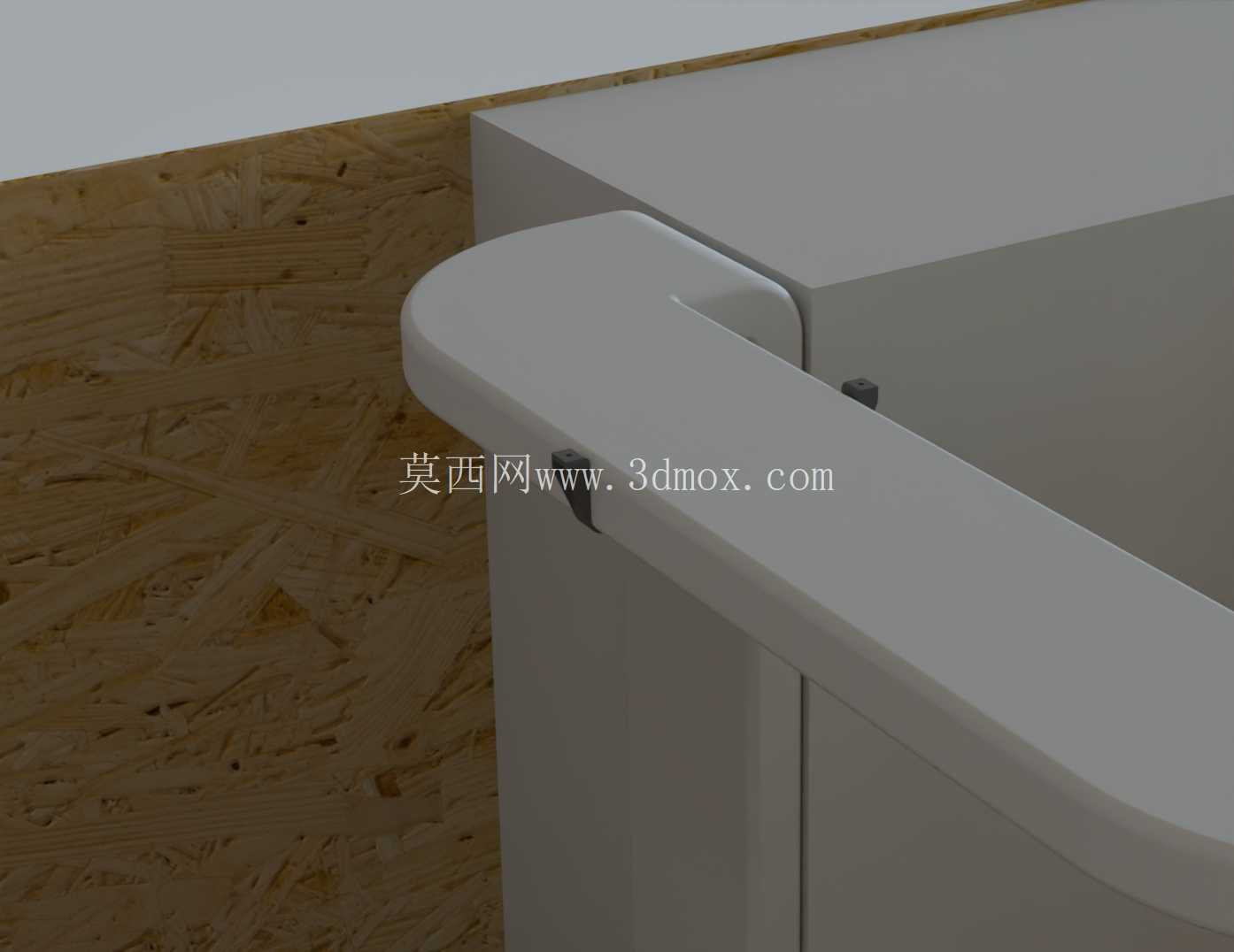

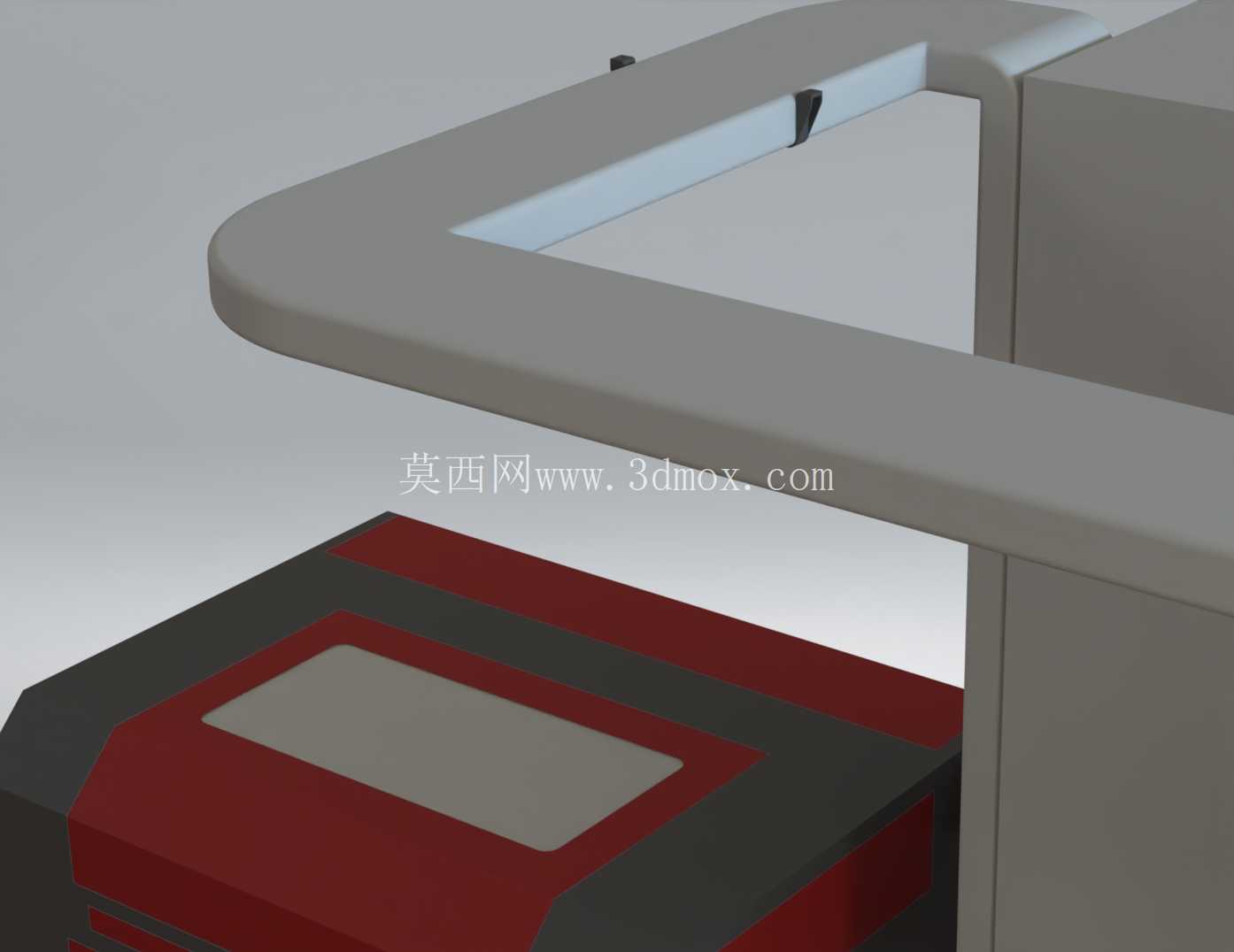

　　针对激光切割机配套的通风除尘管路场景，这类管路经常会因为设备运行产生持续微振，支架的安装孔位做了沉头设计，螺钉安装后头部不会突出支架表面，避免和管道外壁产生摩擦剐蹭，同时底部安装面做了防滑纹路处理，贴墙安装后即使螺钉出现轻微松退，支架也不会轻易沿墙面滑移，能长期保持管道的安装位置精度。在多管路并行敷设的场景下，这款支架可以根据管道间距做并排组合安装，相邻支架之间可以通过侧面的定位凸台完成拼接对齐，不需要额外做放线定位就能保证多根管道的安装平直度，非常适合小型通风系统的快速组装作业。
