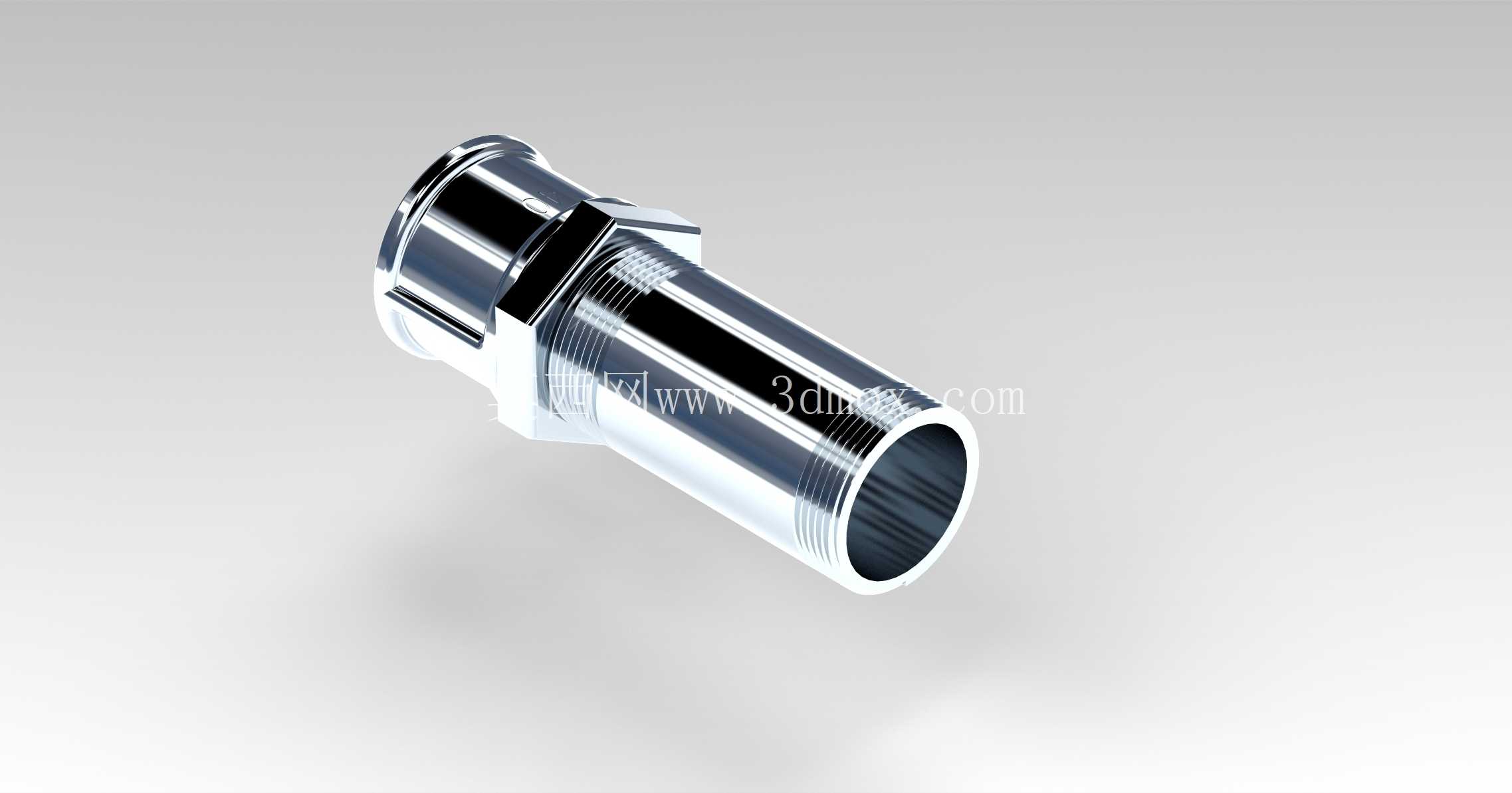

DN40规格G1-3/4螺纹联管锁紧接头组件

　　在工业流体输送管路系统的搭建与改造场景中，这类螺纹管接头组件是实现管路刚性对接、密封防漏的核心基础连接件，广泛应用在给排水管网、工业制程流体管线、液压辅助回路、气动输送系统的中低压管路布设环节，尤其适配DN40通径的管路对接需求，可在不借助焊接工艺的前提下，快速实现两段同通径管路的可拆卸式连接，大幅降低现场施工的操作门槛与后期管路维护的拆装成本。从实际功能层面来看，该组件整合了接头主体、联管螺母、锁紧螺母三个核心功能部件，接头主体总长度为150mm，足够在管路穿墙布设、设备端接口间距预留不足的场景下提供充足的安装调节余量，两端配置的G1-3/4圆柱管螺纹，属于非密封型管螺纹标准范畴，实际安装时配合生料带、密封胶圈等辅助密封件，即可实现可靠的静密封效果，适配公称通径40mm的金属管路、硬质塑料管路的对接需求。

　　联管螺母的作用是在对接端实现管路与接头主体的轴向锁紧，将插入接头内腔的管路端部牢牢压合在接头内部的定位台阶面上，避免管路受轴向拉力时出现松脱移位；锁紧螺母则主要用于接头穿过设备面板、墙体安装板时的位置固定，通过双螺母对夹的方式即可将接头主体牢牢固定在安装面板上，无需额外设计焊接固定支座，适配不同厚度的安装板材固定需求。从设计思路层面拆解，该接头组件采用了等通径内腔设计，接头内部的流道直径与DN40管路的通径保持一致，不存在流道缩径问题，可最大程度降低流体经过接头时的局部压力损失，避免输送含细小固体颗粒的流体时在接头位置出现淤积堵塞问题。

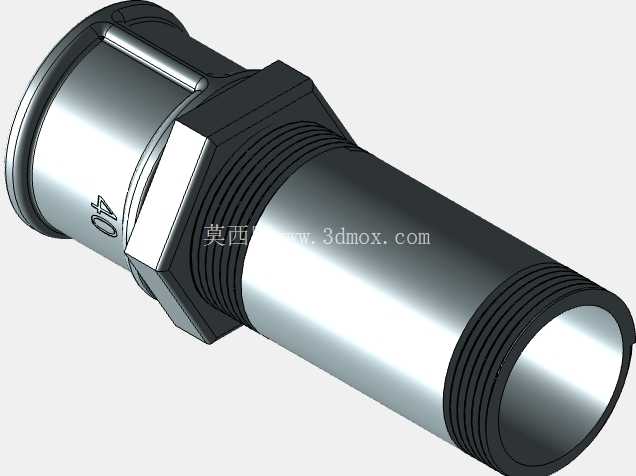

　　接头主体的外表面设计了六角拧转工位，安装时可使用普通开口扳手、活动扳手卡持该工位施加拧转力矩，无需定制专用工装，适配现场施工的常规工具配置；螺纹段的长度预留了充足的啮合余量，即使安装面板存在一定的厚度公差、管路对接存在小幅轴向错位，也能通过螺纹啮合长度的调节实现适配，降低现场安装的对位精度要求。外形与安装边界方面，接头主体的最大外径位于六角拧转工位处，安装时需在安装面板上开设对应直径的穿装孔，锁紧螺母与联管螺母的外径小于六角工位的对边宽度，穿装时可直接从面板开孔处穿过，无需扩大开孔尺寸；接头两端的螺纹段长度经过匹配计算，当联管螺母完全拧入到位后，管路端部可刚好抵紧接头内部的密封端面，既不会因为螺纹啮合长度不足导致密封失效，也不会因为拧入过深导致管路端部变形挤压流道。

　　实际选型应用时，该类接头组件适配的工作压力范围与配套管路的承压等级保持一致，常规金属材质版本可承受1.6MPa以内的流体工作压力，满足绝大多数民用给排水、常规工业制程管路的压力要求；接头外露的金属表面做了防锈镀层处理，可在普通室内环境、轻度潮湿的工况下长期使用，不会轻易出现锈蚀卡滞问题，后期维护拆卸时螺母可正常拧转，不会因为锈蚀导致接头只能破坏性拆除。在管路布设的实际场景中，这类接头常被用在设备进出口的管路对接位置，比如减压阀组的进出口端、流体计量仪表的连接端，相比法兰连接形式，螺纹连接的接头体积更小，安装所需的操作空间更小，在管路排布密集的阀组区域可大幅节省安装空间，避免相邻接头之间出现安装干涉。设计建模过程中，该组件的各零件配合公差经过合理设定，螺纹部分采用标准G1-3/4管螺纹的参数建模，螺母与接头主体的配合间隙控制在合理范围，既不会因为间隙过小导致拧转卡滞，也不会因为间隙过大导致锁紧后出现同轴度偏差，保证对接后的管路保持良好的直线度，避免管路安装后出现额外的装配应力。
