公寓用DN15旋翼式冷水计量水表结构

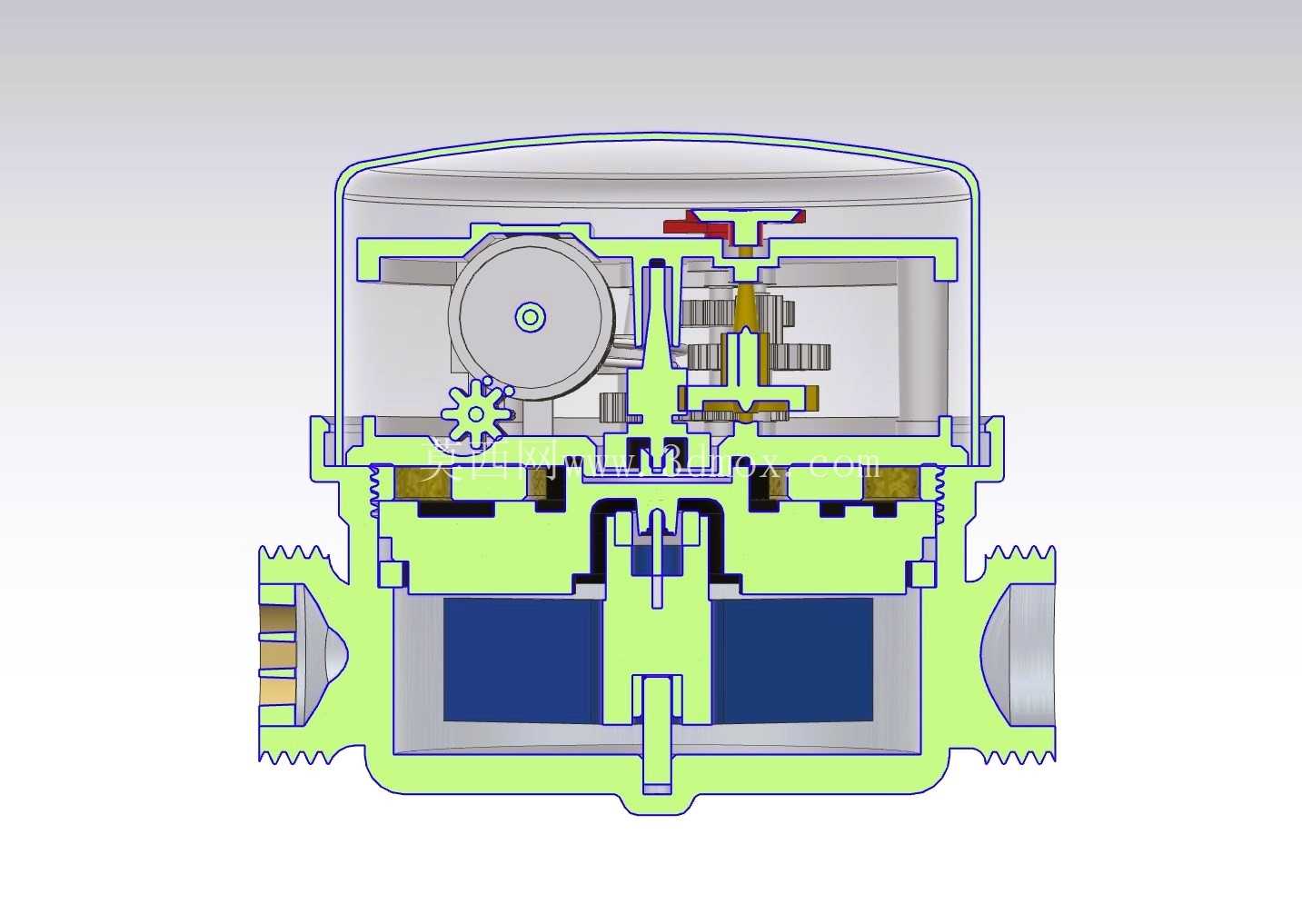

　　这款DN15口径的旋翼式水表，核心适配场景是民用公寓类建筑的分户冷水计量环节，在住宅供水系统里属于末端计量的核心部件，直接对接入户支管，承担单户用水量的精准统计职能，是供水贸易结算环节的法定计量载体。从结构设计逻辑来看，整体采用下进上出的轴式旋翼布局，水流从侧部带格栅的进水口冲入表壳内部，冲击叶轮组件带动齿轮组减速传动，最终将流量信号转化为表盘上的字轮读数，这种经过数十年市场验证的传动结构，能在低压供水工况下保持稳定的计量精度，避免小流量下的计量丢数问题。

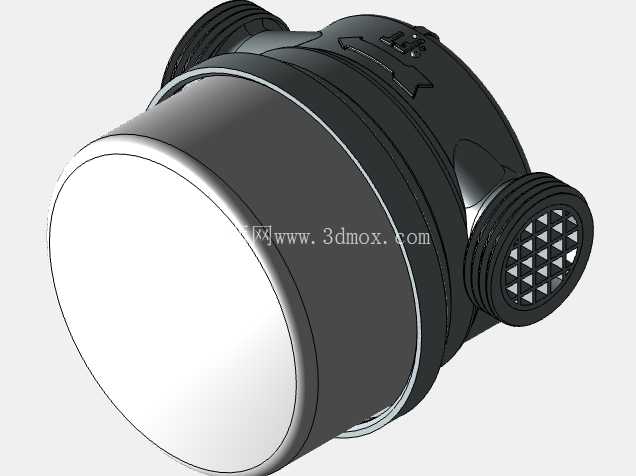

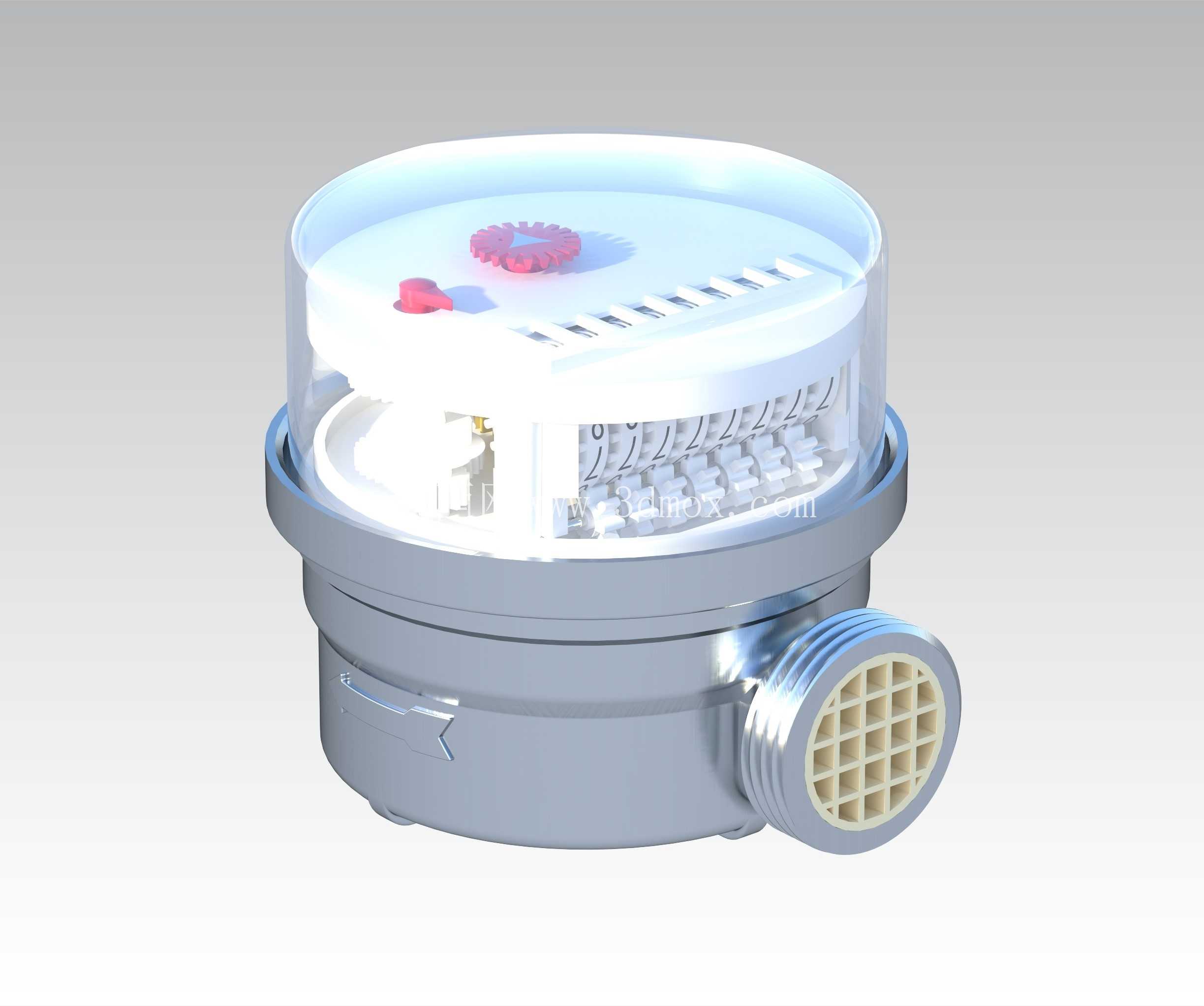

　　外形尺寸上，整体主体长度控制在80mm，刚好匹配民用建筑常见的PPR或镀锌支管安装间距，不会因为表体过长导致管道接驳时出现强制对位的应力问题；表壳采用一体铸造成型的金属基座，上部搭配透明防护表罩，既可以清晰读取表盘数值，也能阻挡日常环境中的灰尘、水渍侵入内部传动机构，侧部进水口设置的格栅结构，能拦截供水管网中裹挟的大颗粒杂质，避免杂质卡滞叶轮造成计量失准，这个细节设计在老旧小区供水管网杂质较多的场景下，能大幅降低水表的故障维护率。

　　安装边界层面，这款水表的接口采用标准管螺纹设计，和常规DN15管道配件完全适配，安装时不需要额外定制转接头，水平安装时要保证表盘朝上，水流方向和表体标识方向一致，前后端不需要预留过长的直管段，对于公寓内狭小的管道井安装空间十分友好，能在紧凑的排布空间内完成拆装维护。内部传动的齿轮组采用低阻尼的工程塑料材质，长期浸泡在水中不会出现锈蚀卡滞的问题，字轮组的数位排布符合常规读数习惯，抄表时不需要额外换算就能直接读取累计用水量，顶部设置的红色指针用于小流量校验，方便运维人员现场排查水表是否存在空转、滞转的故障。

　　在实际使用场景中，这款水表的常用流量为1.5m³/h，刚好匹配单户公寓的日常用水峰值需求，不管是日常洗漱、厨用供水还是短时的淋浴大流量出水，都能保持线性计量精度，不会因为流量波动出现计量偏差。表体下部设置的铅封位，能在安装完成后加装铅封，避免非授权人员私自拆装改动计量结构，保障贸易结算的公正性。透明表罩采用抗冲击的透明材质，日常轻微磕碰不会出现开裂漏水的问题，表壳的金属基座做了防锈镀层处理，长期处于潮湿的管道井环境中也不会出现锈蚀穿孔的问题，整体结构的冗余设计完全覆盖民用供水场景下的10年以上使用周期要求，不需要频繁拆换维护。

　　从建模还原的角度来看，这款模型完整复现了水表的内部传动层级、外部接口细节、表罩的密封结构，甚至叶轮的齿形、格栅的开孔尺寸都和实物保持一致，对于做供水系统BIM建模、管道排布设计的工程师来说，可以直接导入装配体中做干涉检查，不需要再重新测绘建模，能大幅提升给排水系统的设计效率；对于结构设计从业者来说，这款水表的分层装配逻辑、密封结构设计、杂质拦截的细节处理，也能为民用流体计量类产品的结构优化提供参考，尤其是小口径下的空间布局思路，能在有限的体积内整合计量、传动、防护、接驳多重功能，没有多余的结构冗余，每一处造型都对应实际的功能需求，没有为了外观做多余的装饰性结构，完全是功能导向的工业产品设计逻辑。
