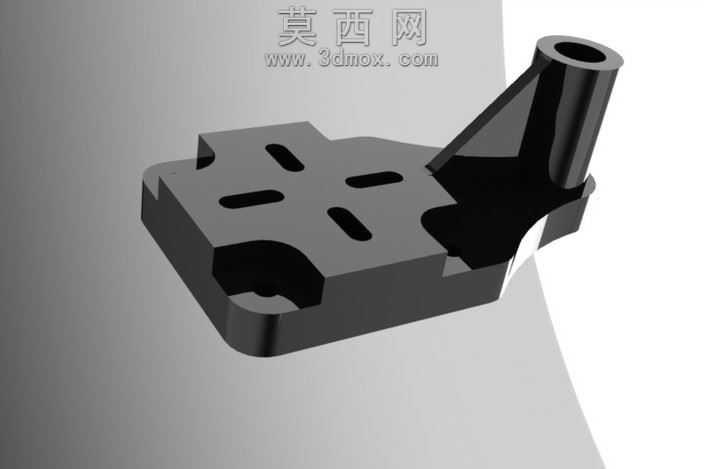

带斜向支撑筒的多孔安装支座结构

该作品为一款工业安装支撑类构件，采用三维参数化建模方式完成整体设计，建模过程中首先以底部安装基板为基准，绘制基板的异形轮廓草图，通过拉伸特征生成基板的基础实体，随后在基板表面绘制多组长条形安装孔的草图，采用切除拉伸特征完成安装孔的加工特征构建，同时对基板的边角位置做圆角过渡处理，避免尖锐棱角带来的应力集中问题。在基板的一侧定位支撑筒的安装位置，先绘制支撑筒的圆形截面草图，沿垂直于基板倾斜的方向拉伸生成筒状主体，为了提升支撑筒与基板的连接强度，在二者衔接位置添加三角形加强筋结构，筋板的两侧分别与支撑筒外壁、基板上表面完全贴合，通过合并特征将筋板与主体结构整合为单一实体，保证整体结构的力学完整性。材质设置上选用哑光黑色金属材质，调整材质的粗糙度参数模拟铸铁类构件的表面质感，同时添加轻微的环境反射效果，让渲染后的模型呈现出真实工业金属的厚重质感，渲染过程中采用柔和的侧上方打光方案，既能够清晰展现基板上安装孔的轮廓细节，也能突出支撑筒的圆柱曲面形态与加强筋的棱边结构，让整体结构的层次关系更加直观。设计思路上充分考虑了构件的实际安装使用需求，基板上的多组长条孔可适配不同孔距的安装基面，允许安装时进行小范围的位置调整，提升构件的安装适配性，倾斜设置的支撑筒可满足特定角度的杆件插接或轴类零件支撑需求，加强筋的设置则在不额外增加过多整体重量的前提下，大幅提升支撑部位的抗弯折、抗载荷能力，整体结构紧凑简洁，没有冗余的设计元素，所有特征均服务于安装固定与角度支撑的核心功能，建模过程中所有尺寸均遵循机械设计的通用公差规范，特征之间的衔接处均做了合理的工艺圆角处理，符合实际五金零件的加工工艺要求，可直接用于后续的工程图导出或加工模拟环节。
