多规格长脖起重吊钩三维设计作品

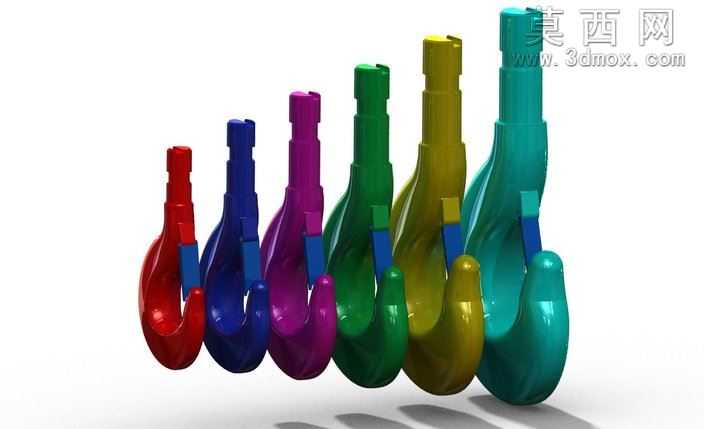

本作品为系列化长脖起重吊钩三维设计，采用SolidWorks完成全参数化建模，覆盖六种不同承载规格的同结构吊钩产品，建模过程严格遵循起重吊具的行业设计规范，对吊钩的钩身曲率、颈部过渡圆角、顶端连接段尺寸均做了标准化参数约束，可通过修改全局参数快速适配不同吨位的吊装需求。建模阶段先绘制单钩的纵向截面草图，通过旋转凸台命令生成钩身基础实体，再对钩尖防脱卡扣的安装位做切除特征处理，预留出保险卡的装配间隙，顶端的连接柄部按照配套吊具的连接标准做了定位槽与装配面的精准设计，保证各规格吊钩与对应连接部件的装配兼容性。材质配置阶段针对不同规格吊钩的应用场景做了区分，小吨位吊钩配置高强度合金钢材质，表面做彩色喷塑处理，既实现不同规格的视觉区分，也还原了工业产品表面的耐磨涂层质感；大吨位吊钩配置锻造合金钢材质，表面做淬火氧化处理，还原重型吊具的金属厚重质感。渲染阶段采用工作室布光方案，主光源从侧上方45度角投射，勾勒出钩身流畅的曲面轮廓，补光从底部柔化钩身下方的阴影，避免深色区域细节丢失，地面添加微弱的反射效果，模拟工业展示台的质感，同时为每个吊钩赋予对应色彩的高光泽度材质，准确还原喷塑层的细腻质感与金属基材的反光特性。结构设计上重点优化了长脖段的应力过渡结构，将传统直脖吊钩的直角过渡改为大圆弧平滑过渡，有效降低吊装作业时颈部的应力集中系数，钩身的承载截面按照等强度设计原则做了渐变处理，在保证额定承载能力的前提下尽可能减轻吊钩自重，钩尖位置预留的保险卡安装位可适配标准弹簧式防脱卡扣，避免吊装作业中吊索滑脱的安全隐患。设计思路围绕系列化通用吊具的需求展开，统一的安装接口尺寸可实现同连接座下不同吨位吊钩的快速互换，彩色外观区分方案可帮助车间作业人员快速识别吊钩规格，降低错用吊具引发的安全风险，所有模型的特征树均保留完整参数与建模步骤，可直接用于后续的工程图导出、有限元受力分析以及数控加工编程。
