带弹簧爪式快接联轴传动结构

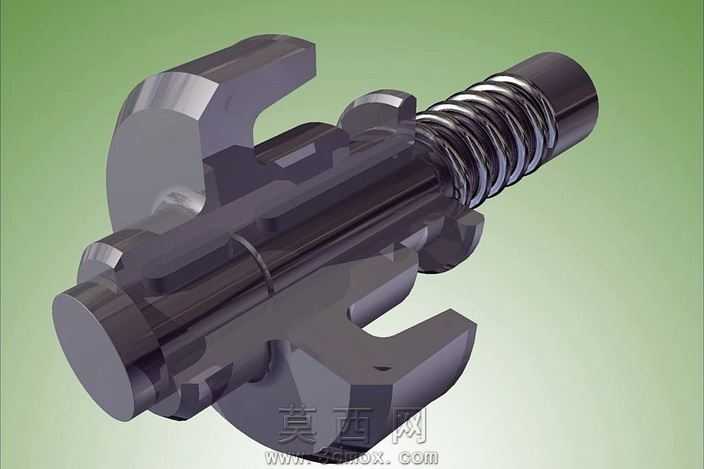

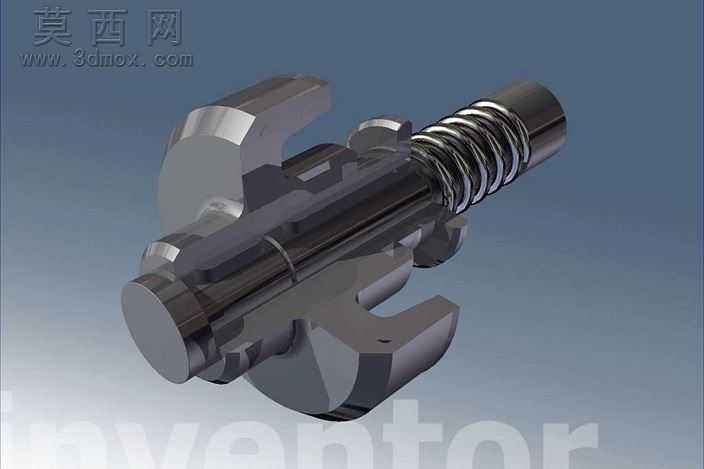

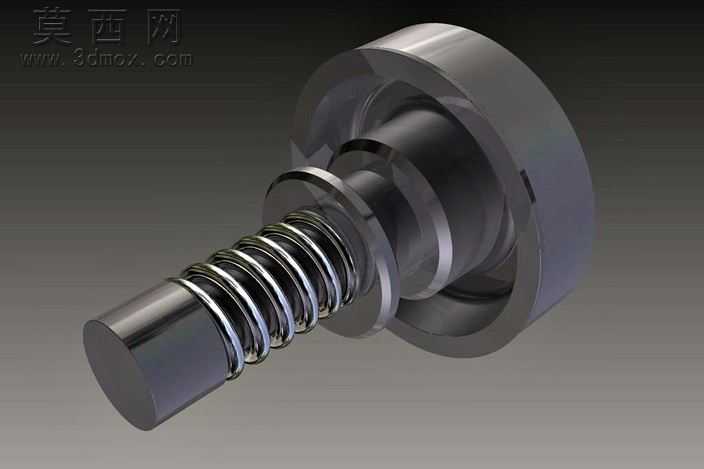

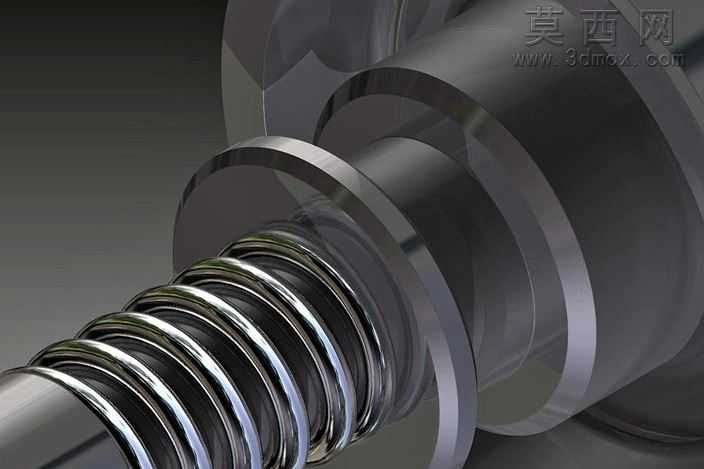

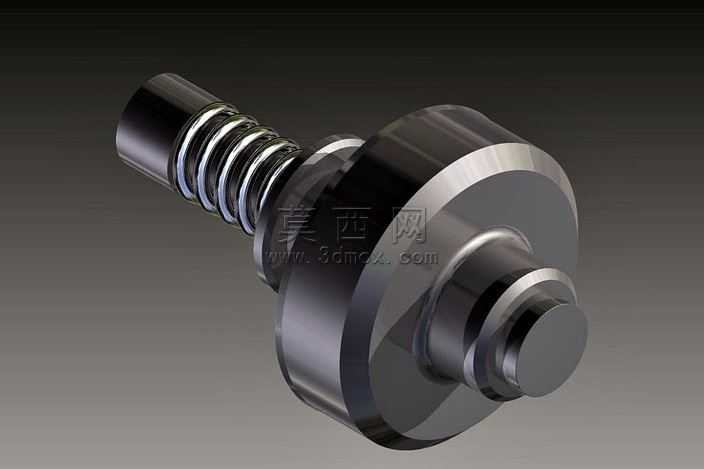

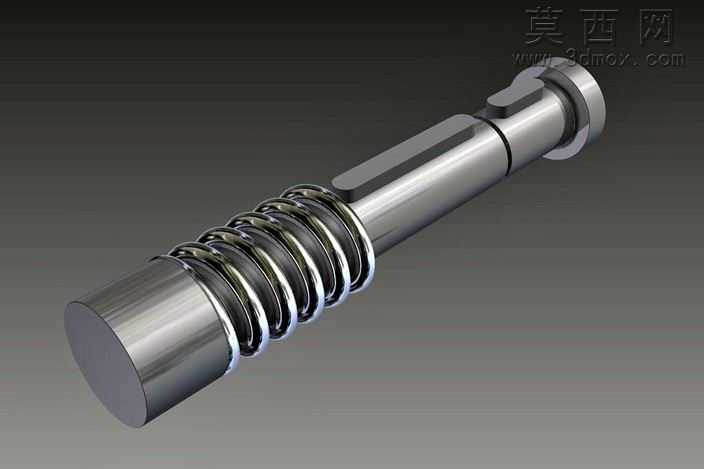

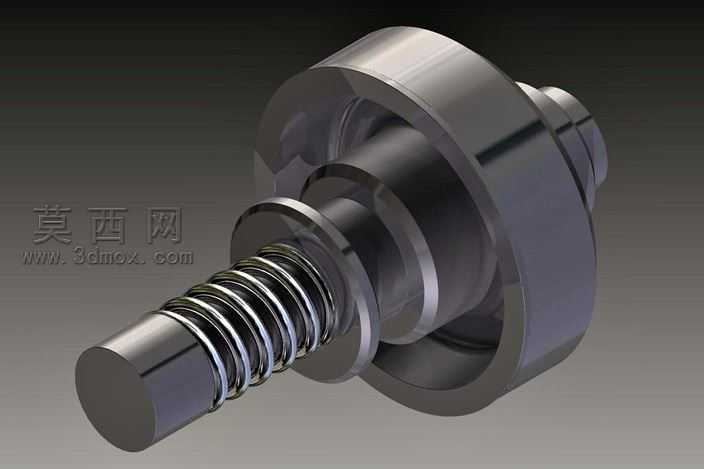

本作品为带弹簧复位结构的爪式快接联轴器三维建模成果，建模阶段以机械传动连接件的实际装配逻辑为核心，先通过草图绘制完成主体轴段、两侧爪式卡接结构的轮廓约束，对卡爪的咬合曲面做了连续相切的曲率优化，保证卡接过程中受力均匀无应力集中点。主体轴身的螺纹段采用螺旋扫描特征生成，严格匹配标准公制螺纹的牙型角与螺距参数，弹簧部分通过可变截面扫描结合螺旋轨迹线完成建模，还原了弹簧两端并紧磨平的实际工艺结构，弹簧与轴身的配合间隙控制在合理装配公差范围内，避免出现运动干涉。渲染阶段为金属主体部件赋予了高铬合金钢材质，调整材质的反射粗糙度与金属度参数，还原金属机加工后的哑光金属质感，卡爪的受力接触面做了轻微的高光处理，突出机加工面的平整精度；弹簧部分采用弹簧钢材质，调整材质的细微纹理表现弹簧冷卷加工后的表面质感，背景选用低饱和度的渐变绿色，通过三点布光方案突出部件的结构层次，主光源从斜上方打亮主体轮廓，辅助光源补全暗部细节，避免卡爪内侧与弹簧缝隙处出现死黑区域，轮廓光勾勒部件的边缘形态，让整体结构的空间关系清晰可辨。设计过程中重点考量了快接联轴器的使用场景，两侧爪式结构的卡扣角度经过反复参数调整，保证对接时可快速滑入卡合，拆卸时在弹簧的复位作用力下可快速脱离，轴段的直径与长度参数匹配常规传动系统的安装尺寸，整体结构在保证传动扭矩传递强度的前提下，尽可能做了轻量化的结构优化，去除了非受力区域的多余材料，既控制了部件整体重量，也减少了建模过程中不必要的特征冗余，所有装配部位的配合关系都经过干涉检查验证，确保虚拟装配状态下各部件可实现预期的相对运动，弹簧的压缩行程参数也与卡爪的开合行程做了匹配校准，完全符合实际快接联轴器的工作运动逻辑。
