0-50V可调直流稳压电源结构三维设计

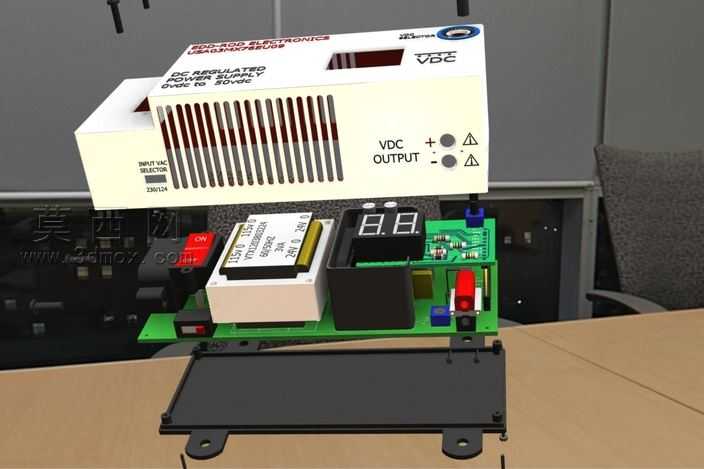

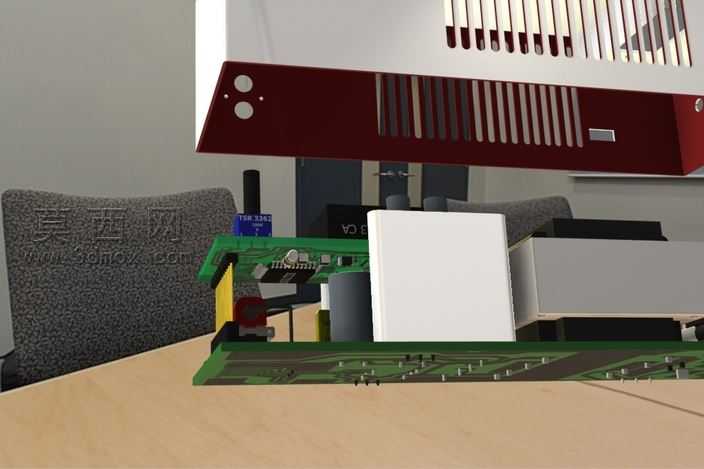

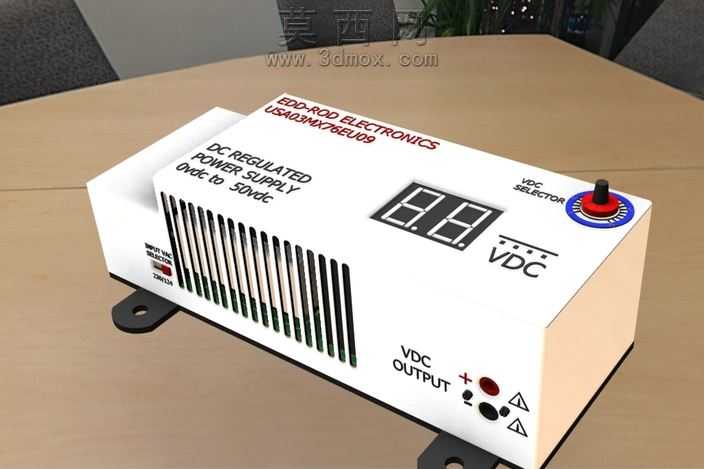

本作品为0-50V可调直流稳压电源的完整三维建模设计，建模过程严格遵循工业电源的实际生产装配逻辑，完整还原了该类电源从内部核心元件到外部壳体的全部结构细节。建模阶段首先完成内部电路承载结构的搭建，精准复刻了绿色PCB电路板的轮廓、安装孔位与板载元件布局，板上的数显电压模块、红色电源开关、接线端子、滤波元件、整流元件均按照实物比例进行参数化建模，元件之间的装配间隙完全符合电子装联的工艺要求，避免出现结构干涉问题。核心变压部件采用分层建模方式，还原了变压器的绕组包裹结构、引脚排布与固定基座，确保其在电路板上的安装位置与实际产品完全一致。散热结构部分，对壳体侧面的格栅式散热孔做了等距阵列建模，每一条散热槽的宽度、深度、间距都参考实物开模参数设置，同时还原了内部黑色散热块的安装位置与固定结构，保障电源工作时的热量导出路径在模型中得到准确体现。外部壳体采用米白色哑光塑料材质渲染，壳体表面印刷的参数标识、极性符号、警示三角标均通过纹理贴图实现，还原了工业电源外壳的丝印效果，壳体的拼接卡扣、底部安装固定耳、螺丝孔位都做了精细化建模，可直接用于结构验证与开模参考。渲染阶段采用室内办公场景的柔和漫反射光照，将爆炸装配视角与成品组装视角结合呈现，既清晰展示了内部各元件的层级装配关系，也还原了成品电源的外观质感，模型各部件均可单独拆分，能够用于装配工艺演示、结构优化验证以及相关教学场景使用，完整呈现了小功率可调直流稳压电源的典型结构设计逻辑。
