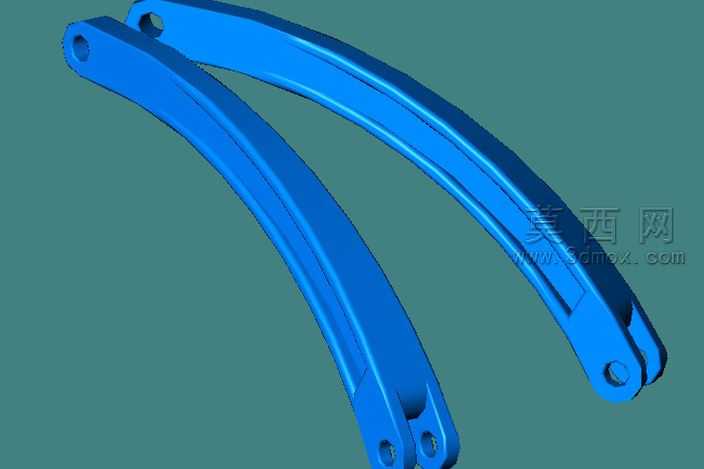

弧形连接摆臂机械结构三维设计

本款摆臂采用三维参数化建模方式完成整体设计，建模过程中先以二维草图勾勒弧形主体的轮廓走向，通过样条曲线精准控制臂身的弧度曲率，保证整体形态符合传动受力的力学分布要求，两端的安装孔位采用同轴心约束定位，确保孔位的位置精度与装配适配性。建模阶段对臂身的截面进行了渐变式设计，从两端的安装座区域向中间弧形段平滑过渡，既保证了安装部位的结构强度，又合理控制了整体重量，避免不必要的材料冗余。臂身侧面设置的内凹加强筋结构，通过拉伸切除与筋特征组合生成，在不增加整体壁厚的前提下大幅提升了构件的抗弯折性能，可有效应对往复摆动过程中的交变载荷。渲染阶段采用哑光金属漆材质模拟工业喷塑的表面效果，调整材质的粗糙度与反射参数，还原真实工业构件的表面质感，搭配渐变灰度背景突出构件的轮廓形态，通过三点布光方案分别打亮主体轮廓、结构细节与暗部层次，让弧形曲面的光影过渡自然流畅，清晰展现臂身的曲面走向与结构细节。设计过程中充分考虑了摆臂的实际装配场景，两端的铰接孔预留了标准轴承的安装间隙，孔位边缘做了倒角处理避免装配时的应力集中，整体结构无多余复杂特征，便于后续的开模生产与机加工成型，所有尺寸均按照通用机械传动的配套标准设定，可直接适配常见的铰接传动机构，在自动化设备、轻工机械、输送装置等场景中均可作为传动连接构件使用，其弧形的形态设计能够在有限的安装空间内实现特定角度的往复摆动传动，相比直臂构件拥有更灵活的运动轨迹适配性。
