越野汽车合金轮毂三维结构设计

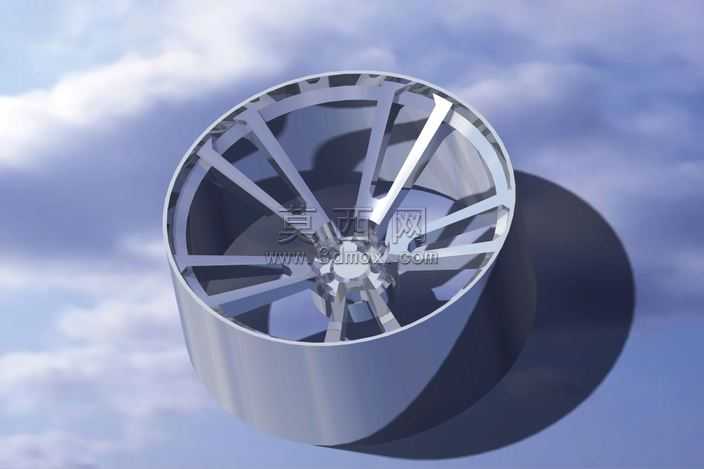

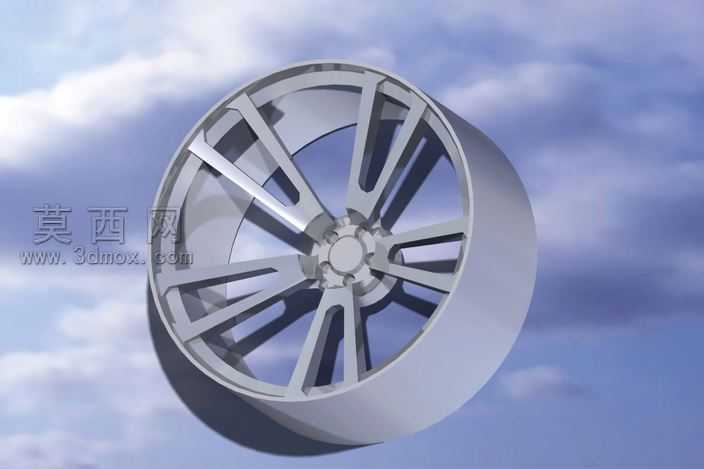

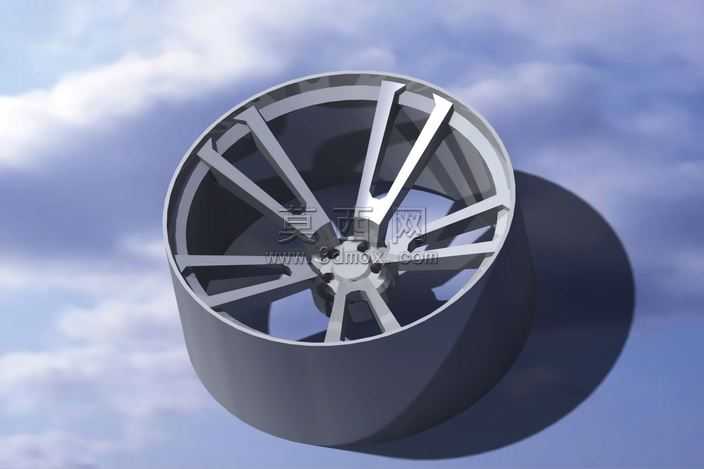

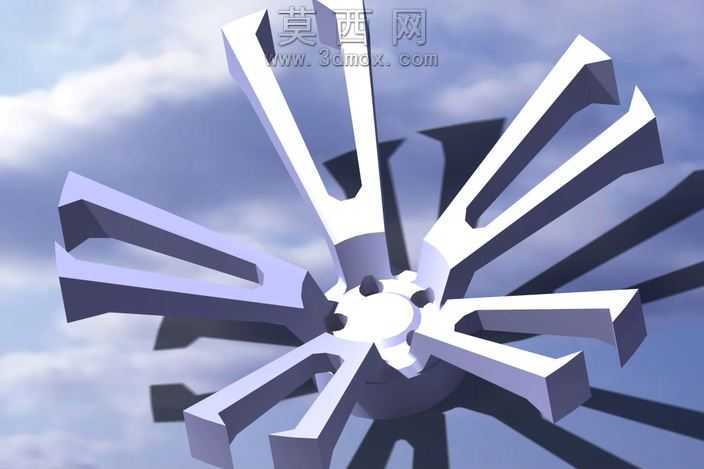

本作品为越野车型配套的轮毂三维设计方案，采用CATIA软件完成全参数化建模流程，整体建模过程严格遵循汽车零部件设计的尺寸规范与装配逻辑。首先从轮毂的基础回转结构入手，通过草图绘制轮辋的截面轮廓，利用回转命令生成轮辋主体结构，保证轮辋的圆度与壁厚均匀性，适配越野轮胎的安装尺寸要求。轮辐部分采用多辐条镂空式结构设计，通过单根辐条的草图绘制、特征拉伸与倒圆角处理后，利用圆周阵列命令完成全部辐条的均匀排布，既保证了轮毂整体的结构强度，又通过镂空结构有效降低了轮毂自重，符合越野车轻量化改装的设计需求。建模过程中对轮毂中心的安装孔、螺栓孔位进行了精准的参数化定位，确保与车辆轴头的装配公差符合行业标准，轮辐与轮辋的衔接处全部做了平滑过渡的圆角处理，避免应力集中问题，提升部件的抗冲击性能。材质渲染阶段选用了哑光金属铝合金材质，调整材质的反射率、粗糙度参数模拟真实合金轮毂的金属质感，搭配蓝天背景的渲染环境，通过光影效果突出轮毂的立体结构与曲面细节，清晰展现辐条的切面造型与轮辋的层次结构。设计过程中充分考虑越野车的使用场景，在辐条的受力结构上做了优化，加粗辐条根部的连接厚度，提升复杂路况下的抗变形能力，同时多辐条的造型设计兼顾了散热性能，能够在车辆高强度行驶过程中为刹车系统提供更好的空气流通通道，整体设计兼顾了结构实用性与外观视觉效果，可作为越野车改装轮毂的设计参考方案，也可用于相关零部件的教学演示与结构分析场景。
