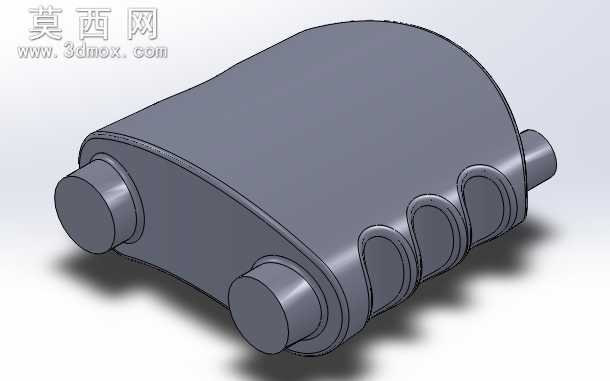

带轴端弧形壳体表面建模练习作品

该作品是面向三维建模基础教学的表面建模练习案例，整体以带双侧伸出轴的弧形壳体为核心结构，建模过程以SolidWorks为操作载体，从基础轮廓草绘入手，先绘制壳体的弧形外轮廓基准线，通过拉伸曲面生成主体的基础曲面形态，再对曲面边缘进行圆角过渡处理，保证壳体曲面的顺滑度。针对壳体侧面的四组内凹弧形槽结构，采用曲面剪裁与填充曲面结合的方式，先在壳体侧面基准面上绘制槽位的轮廓草图，投影至主体曲面后进行剪裁，再生成槽位的内凹曲面并与主体曲面进行缝合，确保曲面之间无间隙、无重叠。两侧伸出的轴端结构，以壳体端面为基准绘制圆形草图，通过拉伸凸台生成轴体，再对轴体与壳体的衔接位置添加过渡圆角，消除结构衔接处的尖锐棱角，让整体结构的过渡更自然。材质设置上选用哑光深灰色工程塑料材质，调整材质的粗糙度与反光度参数，模拟工业常用硬质塑料的质感，渲染阶段采用柔和的环境光配合定向补光，突出曲面的弧度变化与结构的立体感，避免强光造成的反光过强问题，清晰展现表面建模的细节效果。整个建模过程重点练习曲面生成、剪裁、缝合的基础操作，帮助学习者掌握曲面建模的逻辑，理解从线框到曲面再到实体的转换思路，适合作为表面建模入门阶段的实操练习案例，通过该案例可以熟练掌握曲面建模中轮廓控制、过渡处理、曲面缝合的核心技巧，为后续复杂曲面零件的建模打下基础。
