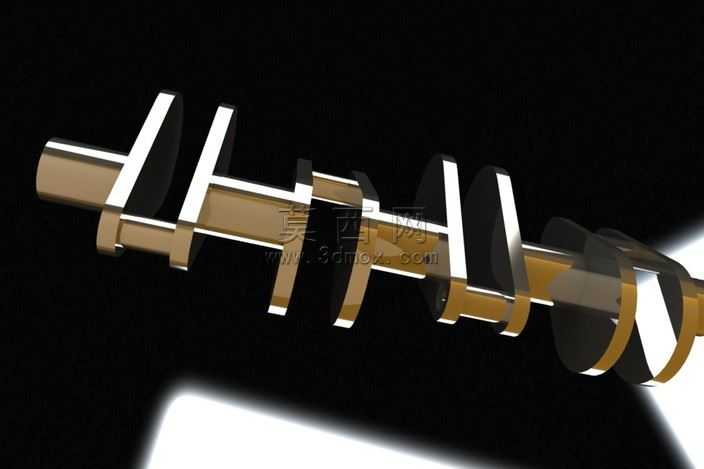

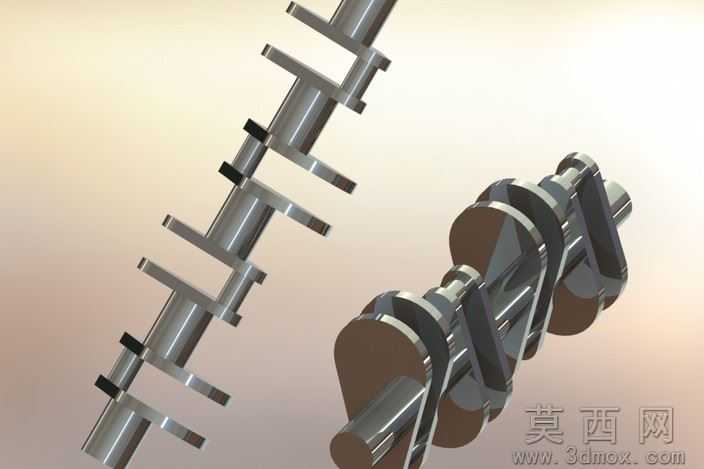

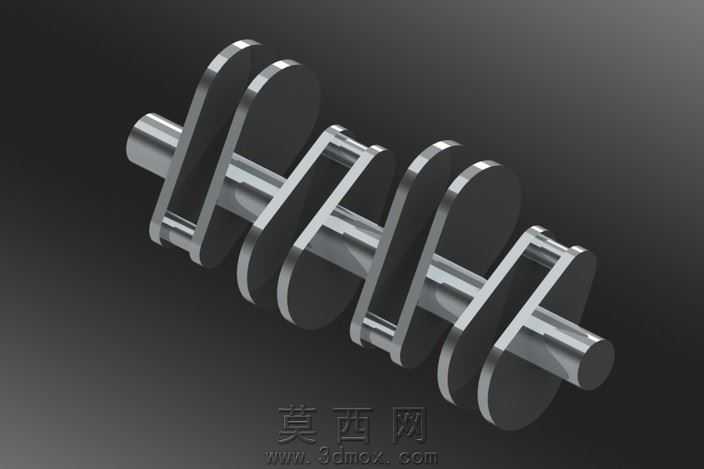

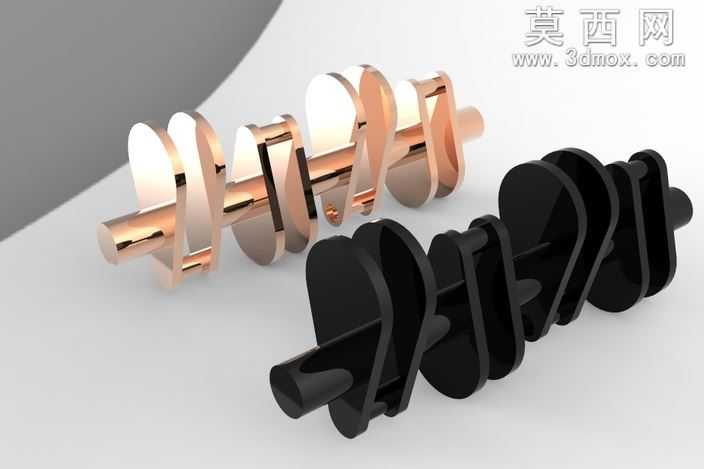

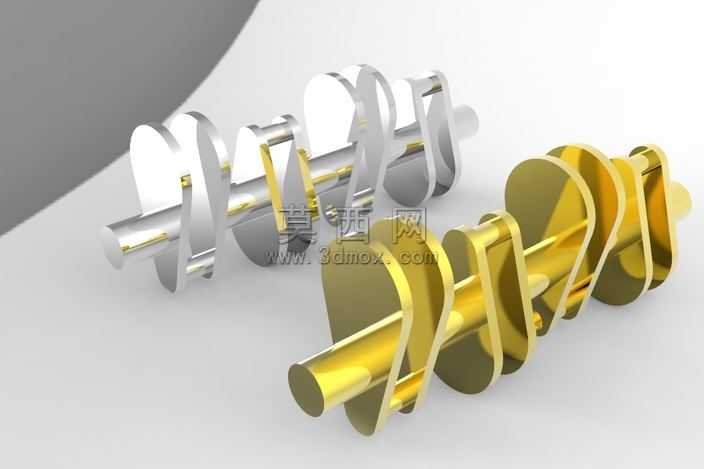

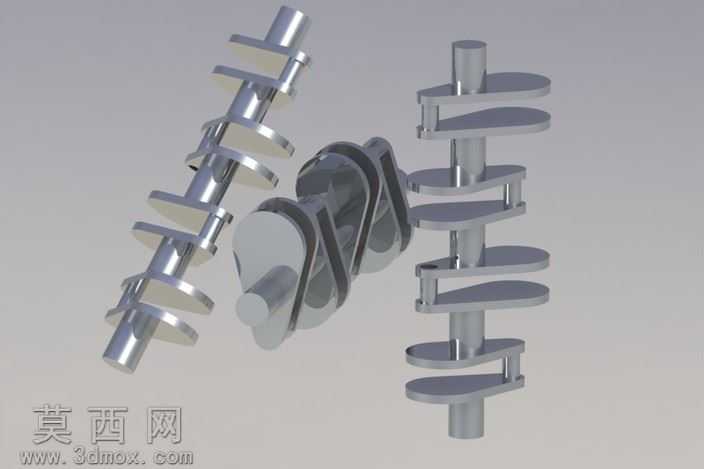

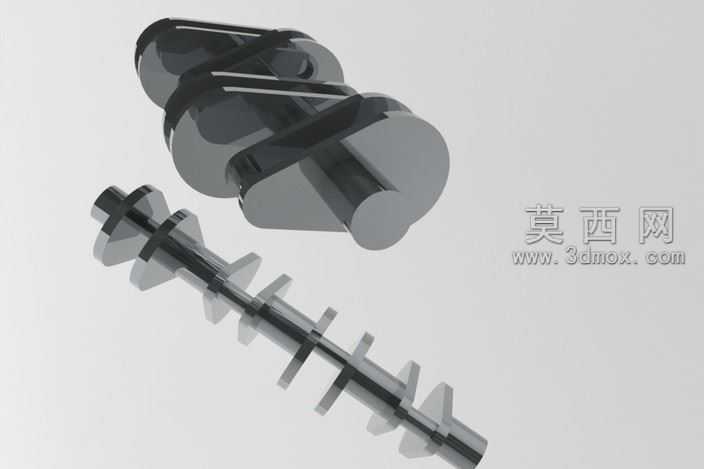

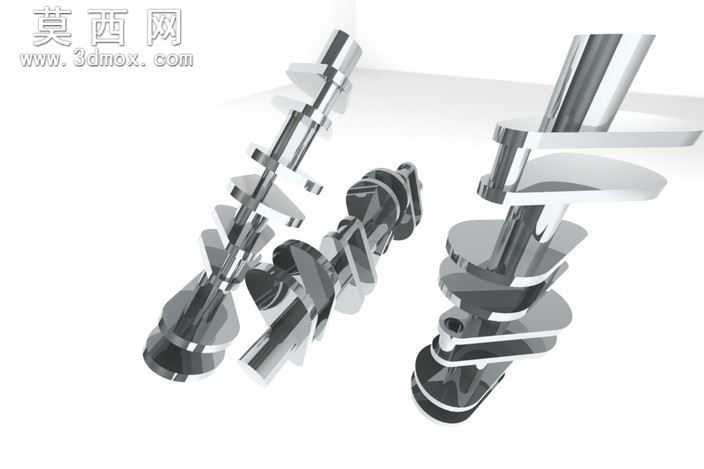

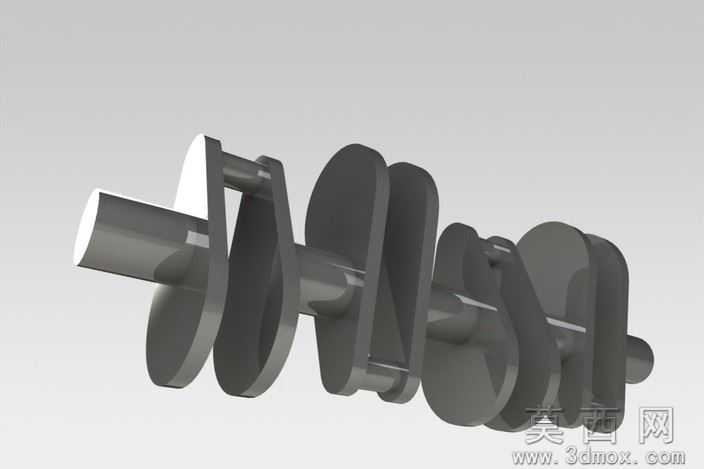

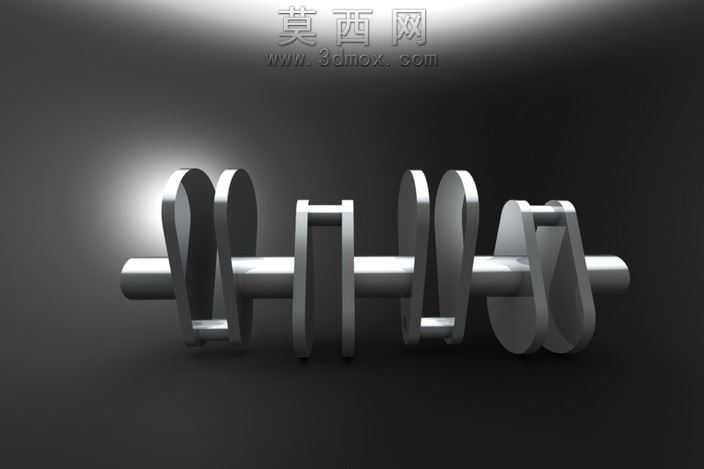

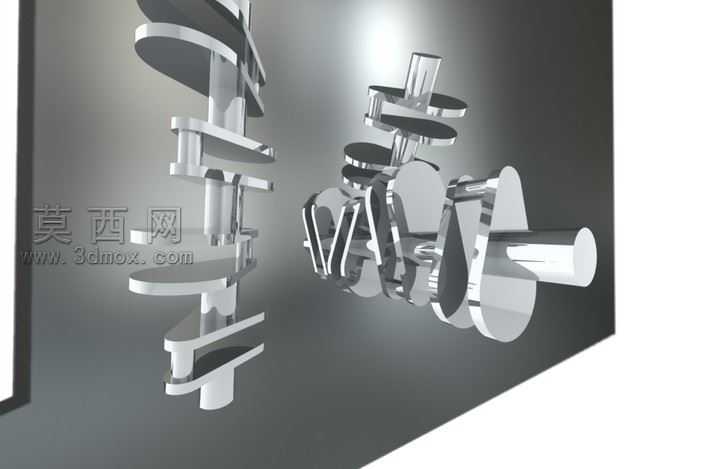

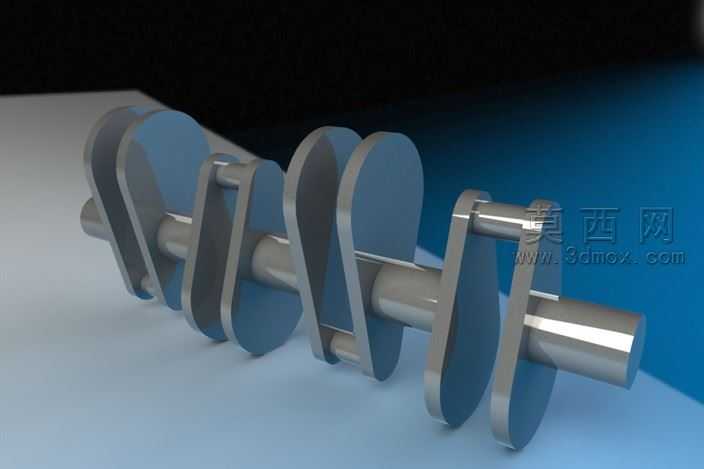

本曲柄轴三维模型采用SolidWorks进行全参数化建模设计,建模过程严格遵循内燃机曲柄连杆机构的运动学原理,先通过草图绘制确定各主轴颈、曲柄销的中心距与回转半径,再通过旋转凸台命令生成轴类基础基体,随后对曲柄臂部分进行拉伸切除与圆角过渡处理,保证各连接部位的应力过渡平缓,避免应力集中问题。模型完整还原了直列四缸曲柄轴的错拐角度结构,四个曲柄销按照180度相位差排布,可匹配四缸内燃机的点火顺序要求,满足做功行程的动力输出连续性。材质渲染阶段分别制作了两种展示效果,其一为抛光金属铜材质,调整了金属粗糙度、反射率与环境光遮蔽参数,还原铜质零件精加工后的亮面金属质感,清晰展现轴颈表面的高光过渡与曲柄臂的曲面轮廓;其二为哑光黑色工程塑料材质,模拟3D打印手板的样件效果,便于直观观察整体结构的空间排布与各部位的比例关系。结构设计上,各主轴颈与曲柄销均设计有标准的倒角与卸荷槽,既满足装配时的导入导向需求,也能在实际工作中降低轴肩部位的应力集中系数,提升零件的疲劳寿命。建模过程中对所有配合面进行了公差预留设计,主轴颈的圆柱度、曲柄销与主轴颈的平行度均按照内燃机零部件的行业精度标准设定参数,保证后续生成工程图时可直接对接生产加工要求。整体模型装配关系完整,无多余特征与冗余几何体,曲面连续性达到G2级别,既可以用于内燃机动力系统的装配仿真、运动学干涉检查,也可用于教学演示、产品宣传渲染等场景,完整展现了曲柄轴作为动力系统核心传动部件的结构特点与设计逻辑。
