双页平开合页结构三维设计

　　日常做设备结构设计时，铰接转动副的选型和建模是绕不开的环节，这款双页平开合页是最基础也最常用的铰接连接件，很多刚入行的工程师容易忽略这类基础件的细节设计，实际落地时经常出现安装干涉、转动卡滞、承重不足的问题。先从应用场景说起，这类合页的适用范围非常广，小到机箱机柜的检修门、设备防护舱门，大到工业柜体的箱门、轻型结构的活动挡板，甚至民用领域的门窗、小型储物柜门都能见到它的身影，核心作用就是实现两个固定构件之间的绕轴定角度转动，同时承担两个构件之间的连接载荷，保证开合过程中两个部件的相对位置精度，不会出现错位、松脱的情况。

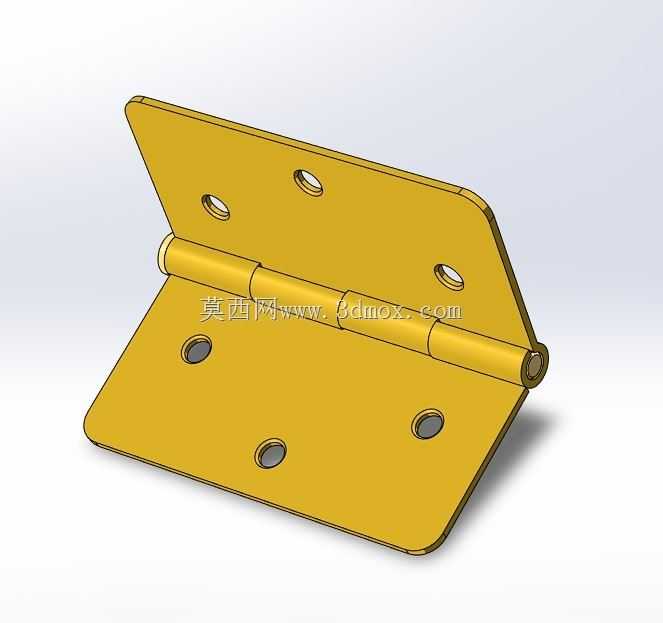

　　从功能特性来看，这款合页采用对称双页片加通长卷边销轴的结构，两个页片分别通过紧固件固定在需要铰接的两个构件上，中间的卷边形成同轴的轴套，穿入销轴后即可实现0到180度范围内的平顺转动。页片上的安装孔做了差异化设计，其中一页采用三个圆形通孔，适配标准规格的沉头螺丝，安装后螺丝头可以完全沉入页片表面，不会突出刮蹭周边构件；另一页采用两个圆形通孔加一个长圆孔的设计，长圆孔的存在是为了补偿安装时的位置误差，现场安装时如果两个构件的安装孔位存在少量偏差，可以通过长圆孔调整页片的固定位置，不需要重新扩孔或者返工加工构件安装面，大幅降低现场装配的难度。页片的边缘都做了小圆角钝化处理，没有尖锐的毛刺棱角，既避免安装过程中划伤操作人员，也能减少开合过程中对相邻密封胶条的磨损，延长密封件的使用寿命。

　　设计思路上，这款合页没有采用复杂的阻尼或者定位结构，就是做最基础的平开合页构型，优先保证结构强度和转动平顺性。建模时首先确定销轴的直径，这个参数直接决定合页的承重等级，销轴直径过小会导致承重不足，开合时出现晃量，直径过大则会增加整体重量和材料成本，这款合页的销轴直径和页片厚度做了匹配，页片厚度足以承担常规轻型舱门的载荷，不会在长期使用后出现页片变形、卷边开裂的问题。卷边部分采用三段式卷边结构，相比整段通长卷边，三段式的卷边在合页开合转动时，两个页片的轴套段互相嵌合，轴向定位更稳定，不会出现页片沿销轴方向窜动的问题，同时也减少了卷边和销轴的接触面积，降低转动时的摩擦阻力，开合手感更顺滑，长期使用也不容易因为积尘出现卡滞。

　　再说到外形尺寸和安装边界，设计这类合页时首先要明确两个核心边界尺寸：一个是合页展开后的总长度和总宽度，这个尺寸决定了合页安装后在构件表面的占用空间，设计时要提前预留足够的安装平面，避免和构件上的其他加强筋、安装凸台出现干涉；另一个是合页的开合转动半径，也就是合页绕销轴转动时，页片边缘扫过的最大范围，这个参数直接决定了两个铰接构件之间的最小安装间隙，如果间隙预留不足，开合到最大角度时页片边缘会和相邻构件发生碰撞，甚至刮伤构件表面的喷涂层。安装孔的孔位尺寸是设计的核心，孔中心到页片边缘的距离、同一页片上各个孔之间的孔距都要符合通用五金件的安装规范，保证用户可以直接替换同规格的标准合页，不需要重新在构件上打孔。销轴的两端做了卷边收边处理，不需要额外加装卡簧或者端盖，就能防止销轴从轴套中滑出，减少了装配零件数量，也降低了后期维护的成本，不会因为小零件脱落导致合页失效。

　　实际建模过程中，还要注意合页闭合状态下两个页片之间的间隙预留，这个间隙不能过大，否则闭合后两个构件之间会出现明显缝隙，影响防护密封性；也不能过小，否则构件表面的喷塑、喷漆层厚度会导致合页闭合时两个页片互相顶死，无法完全关严。卷边部分的同轴度是建模和后续加工的关键公差要求，如果各个卷边段的同轴度偏差过大，穿入销轴后会出现转动卡滞，甚至根本无法装配，所以建模时要以销轴的中心轴线为基准，所有卷边的圆柱面都要和这个基准保持同轴，页片的安装平面要和销轴轴线保持平行，否则安装后合页会出现扭曲，开合时阻力过大，长期使用会加速销轴和轴套的磨损，缩短使用寿命。这类基础五金件的三维建模看似简单，实则每一个尺寸、每一处结构细节都对应着实际装配和使用中的需求，只有结合现场安装和使用的实际场景调整细节，才能做出真正好用的模型，方便后续设计人员直接调用到自己的设备结构中，减少重复建模的工作量，也避免因为基础件设计失误导致整个结构出现装配问题。
