万向传动用中央叉结构件设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:782608
  • 万向传动用中央叉结构件设计
  • 万向传动用中央叉结构件设计

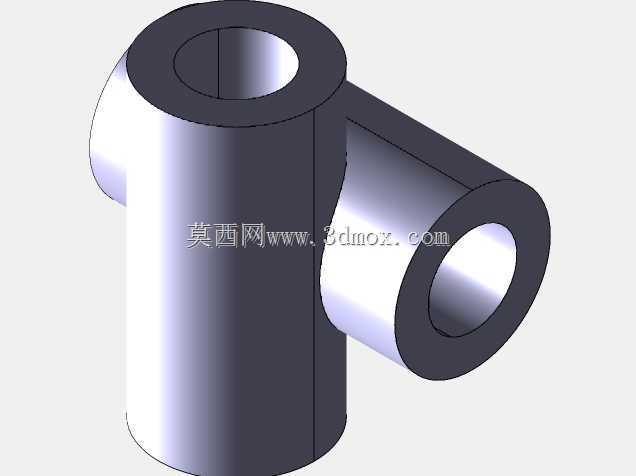

  在各类需要变角度传递扭矩的机械传动场景中,万向节总成是解决轴线不共线、传动过程中存在相对角位移工况的核心部件,而中央叉作为十字轴式万向节的核心连接构件,直接决定了整套万向传动机构的载荷传递效率与运行可靠性。这类零件常见于汽车转向传动系统、工业设备万向联轴器、精密机床进给传动机构、工程机械操作连杆等场景,承担着在两轴存在夹角偏差时,平稳传递旋转扭矩、补偿角度偏移的作用,避免刚性连接在轴系不对中时产生的附加弯矩、轴系憋劲甚至部件断裂问题。

  从结构设计逻辑来看,该中央叉采用一体式锻造毛坯加工成型,主体为带同轴通孔的筒状基座,侧部延伸出两个对称分布的叉形耳板,耳板上加工有与十字轴轴颈配合的安装孔,孔位与基座通孔轴线保持严格的空间垂直关系,垂直度公差通常控制在0.02mm以内,避免十字轴装配后出现卡滞、转动阻力不均的问题。基座内孔为与连接轴配合的装配面,根据应用场景不同可设计为光孔过盈配合、键槽连接或者花键连接结构,本次设计的模型采用光孔加侧面紧定螺钉定位的形式,适配中小载荷、装拆频次较高的传动场景,安装时无需额外的热装或者压装设备,仅需通过内六角紧定螺钉即可完成与传动轴的轴向与周向固定,现场维护便捷。

  在安装边界的尺寸设计上,该中央叉的基座外径与配套的轴套、防护套尺寸匹配,耳板的开档宽度与十字轴的轴向长度适配,耳板上的安装孔直径与十字轴轴颈为间隙配合,配合间隙控制在0.01-0.03mm之间,既保证十字轴可以在孔内灵活转动,又避免间隙过大导致传动时产生冲击噪音、加速部件磨损。零件的整体轴向长度控制在适配相邻部件安装空间的范围内,不会与周边的轴肩、轴承座、防护外壳产生运动干涉,叉形耳板的外侧做了倒角处理,既去除加工毛刺避免装配时割伤密封件,也能在万向节摆角达到最大值时,避免耳板边缘与对接的万向节叉发生碰撞,保证最大允许摆角可以达到25°-35°,满足多数常规传动场景的角度补偿需求。

  从实际使用的功能特性来看,该中央叉的受力路径清晰,传动轴输入的扭矩通过基座传递到两侧叉耳,再通过叉耳孔传递给十字轴,最终输出到对接的另一个万向节叉,整个受力过程中叉耳根部是应力集中的关键位置,因此在设计时对叉耳与基座的连接位置做了圆角过渡处理,避免直角连接带来的应力集中问题,提升零件的抗疲劳强度,适配反复正反转、载荷波动的传动工况。零件的材质通常选用40Cr合金钢经调质处理,表面硬度达到HB220-250,叉耳安装孔位置可根据载荷需求做局部淬火处理,提升孔面的耐磨性能,延长部件的维护周期。在三维建模过程中,需要重点保证两个叉耳孔的同轴度、叉耳孔与基座内孔的垂直度、叉耳对称面与基座轴线的对称度这几个关键形位公差,这些参数直接决定了万向节装配后的转动灵活性与传动平稳性,如果同轴度超差,会导致十字轴装配后出现别劲现象,传动过程中产生周期性的阻力波动,不仅会增大传动损耗,还会加速十字轴轴承的磨损,严重时甚至会在运转过程中出现叉耳断裂的失效问题。

  在不同的应用场景中,这类中央叉的尺寸会随传递扭矩的大小做对应调整,大载荷工况下会加大叉耳的厚度、增大配合孔的直径,同时在基座位置增加加强筋结构提升整体刚性,小载荷精密传动场景下则会适当缩小零件体积,降低运动部件的转动惯量,提升传动响应速度。建模时需要预留出十字轴滚针轴承、密封挡圈的安装空间,不能仅按照十字轴的裸尺寸设计孔位与开档尺寸,否则会导致后续装配时轴承无安装位置、密封件无法固定,最终出现传动卡滞、润滑脂泄漏的问题。
