摩托车英里制圆形车速表盘三维设计

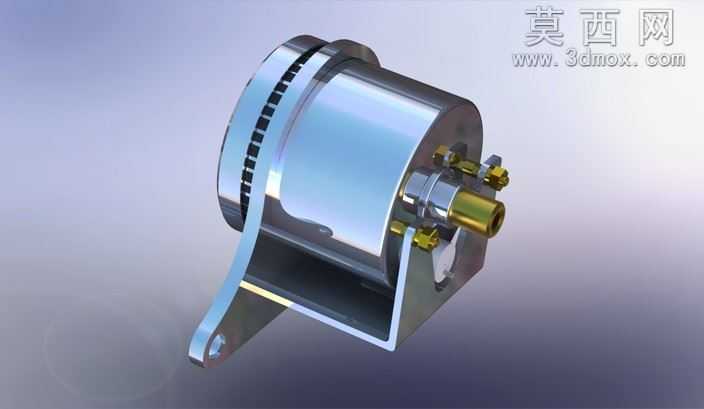

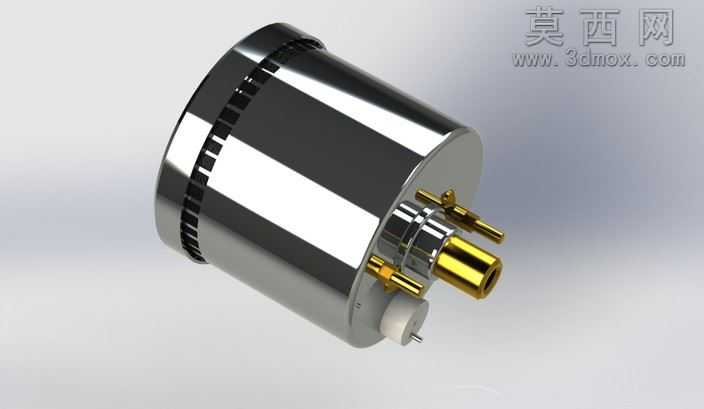

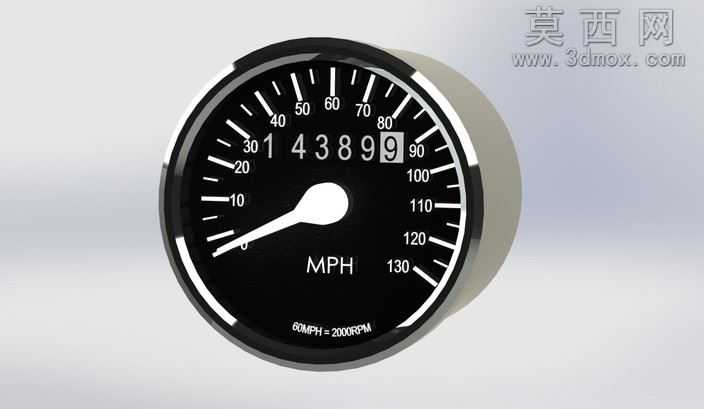

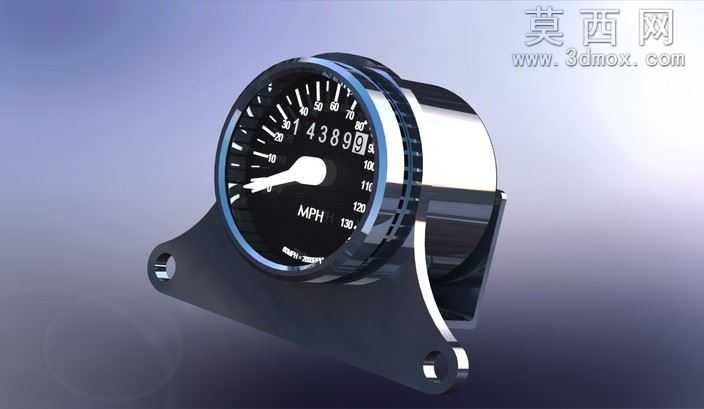

本作品为摩托车搭载的英里制圆形车速表三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以圆形表盘的基准轴线为核心，先绘制表盘外轮廓的旋转截面草图，通过凸台旋转命令生成仪表的金属外壳基体，外壳边缘做了细微的倒角处理还原真实金属包边的圆润质感，同时预留出表盘刻度面、指针转轴的装配定位基准。刻度盘面的设计严格参照真实摩托仪表的布局逻辑，先在平面草图内绘制0-130MPH的刻度标识，区分长刻度主标识与短刻度副标识，将里程数字窗定位在表盘上部居中位置，数字采用等宽字体还原机械里程表的显示效果，盘面底部标注60MPH对应转速的提示标识，所有刻度与文字通过包覆命令贴合在黑色哑光表盘基底上，避免贴图带来的失真问题。指针部分单独建模，采用锥形金属指针结构，转轴位置做了圆形凸台的细节处理，指针与转轴设置同轴心配合，可模拟真实指针的转动状态。材质渲染阶段，外壳采用磨砂银灰色金属材质，调整金属粗糙度参数还原压铸金属外壳的哑光质感，表盘基底设置为高对比度的黑色哑光塑料材质，刻度与数字采用纯白色自发光材质提升读数清晰度，指针做亮面镀铬金属材质处理，在渲染光源下形成自然的高光反射，还原真实仪表的视觉层次。结构设计上充分考虑零部件的装配逻辑，外壳、表盘、指针、转轴均为独立可拆分的零件体，各零件间保留合理的装配间隙，符合实际仪表的生产装配公差要求，整体模型比例参照真实摩托仪表的2:1缩放比例制作，既保留了所有细节特征，也适配三维场景的展示需求。设计过程中反复核对真实摩托仪表的刻度间距、数字排版、外壳厚度比例，避免出现比例失调的问题，同时对模型的边线做了统一的圆角处理，消除尖锐棱角还原工业产品的圆润加工质感，最终渲染效果还原了机械车速表的复古工业质感，可用于摩托改装展示、三维场景装配、工业设计教学等多种场景。
